ปรับปรุง 6 ชั้น PCB ผู้ผลิต SMT พิมพ์วงจร Board Assembly SMT PCB Assembly

ปรับปรุง 6 ชั้น PCB ผู้ผลิต SMT พิมพ์วงจร Board Assembly SMT PCB Assembly

ชื่อแบรนด์: KAZ
เลขรุ่น: คาซ่า-บี-008
ขั้นต่ำ: 1 หน่วย
ราคา: 0.1-20 USD / Unit
เงื่อนไขการจ่ายเงิน: T / T, Western Union, MoneyGram, L / C, D / A
ความสามารถในการจําหน่าย: 2000 m2 / เดือน
ข้อมูลรายละเอียด
สถานที่กำเนิด:
จีน
ได้รับการรับรอง:
UL&ROHS
จำนวนเลเยอร์:
2 ` 30 ชั้น
ขนาดบอร์ดสูงสุด:
600 มม. x 1200 มม
วัสดุฐานสำหรับ PCB:
FR4, CEM-1, TACONIC, อะลูมิเนียม, วัสดุ Tg สูง, ROGERS ความถี่สูง ,TEFLON, ARLON, วัสดุปราศจากฮาโลเจ
ความหนาของรังของ Finish Baords:
0.21-7.0มม
ความกว้างเส้นขั้นต่ํา:
3 มิล (0.075 มม.)
พื้นที่บรรทัดขั้นต่ำ:
3 มิล (0.075 มม.)
เส้นผ่านศูนย์กลางรูต่ำสุด:
0.10 มม
จบการรักษา:
HASL (Tin-Lead Free), ENIG(Immersion Gold), Immersion Silver , Gold Plating (Flash Gold), OSP เป็นต้
ความหนาของทองแดง:
0.5-14 ออนซ์ (18-490um)
การทดสอบทางอิเล็กทรอนิกส์:
100% E-Testing (High Voltage Testing); การทดสอบทางอิเล็กทรอนิกส์ 100% (การทดสอบไฟฟ้าแรงสูง
รายละเอียดการบรรจุ:
แพคเกจสูญญากาศ
สามารถในการผลิต:
2000 m2 / เดือน
เน้น:

fr4 แผงวงจร

,

แผงวงจร pcba

คําอธิบายสินค้า

การประกอบอิเล็กทรอนิกส์ที่กําหนดเอง Hasl 6 layer pcb Optical&HDMI output RS232 การควบคุม usb pcba กับ CE&RoHS







1ลักษณะของ Pcba



1. บริการ OEM จุดเดียว, ผลิตในเชนเจนของจีน

2ผลิตโดย Gerber File และ BOM List จากลูกค้า

3วัสดุ FR4 ตอบสนองมาตรฐาน 94V0

4. SMT, DIP เทคโนโลยีสนับสนุน

5. HASL ปลอดหมู ป้องกันสิ่งแวดล้อม

6. UL, CE, RoHS ตรงกับ

7ส่งโดย DHL,UPS,TNT,EMS หรือตามความต้องการของลูกค้า







2รายละเอียดของ Pcba



SMT ความแม่นยําของตําแหน่ง:20 um
ขนาดส่วนประกอบ:0.4×0.2mm(01005) ₹130×79mm,Flip-CHIP,QFP,BGA,POP
ความสูงส่วนประกอบสูงสุด:25mm
ขนาด PCB สูงสุด:680 × 500 มิลลิเมตร
ขนาด PCB ขั้นต่ํา: ไม่จํากัด
ความหนาของ PCB:0.3 ถึง 6 มิลลิเมตร
น้ําหนัก PCB:3KG
ชุดทหารคลื่น ความกว้าง PCB สูงสุด:450mm
ขั้นต่ํา ความกว้าง PCB: ไม่จํากัด
ความสูงของส่วนประกอบ: 120 มิลลิเมตรบน / Bot 15 มิลลิเมตร
ผงเหงื่อ ประเภทโลหะ: อะไหล่ อะไหล่ทั้งชิ้น
วัสดุโลหะ: ทองแดง อลูมิเนียม
ปลายผิว:การเคลือบ Au, การเคลือบสลิเวอร์, การเคลือบ Sn
อัตราการไหลเวียนอากาศ:น้อยกว่า 20%
เครื่องกด ระยะการกด: 0-50KN
ขนาด PCB สูงสุด: 800X600mm
การทดสอบ ICT การบินเครื่องสํารวจ การเผาไหม้ การทดสอบฟังก์ชัน ระยะอุณหภูมิ



การรับรอง:

ISO9001 / ISO14001 / ISO45001 (ทหาร) / TS16949 (รถยนต์) / RoHS / UL



การประกอบ PCB SMTหมายถึงกระบวนการผลิตแผ่นวงจรพิมพ์ (PCB) โดยใช้เทคโนโลยีการติดตั้งบนพื้นผิวซึ่งส่วนประกอบอิเล็กทรอนิกส์ถูกวางและผสมตรงกับพื้นผิว PCB แทนที่จะใส่ผ่านรู.



ลักษณะสําคัญของการประกอบ PCB SMT ได้แก่



การวางส่วนประกอบ:
องค์ประกอบ SMT เช่น ตัวต่อต้าน, เครื่องประกอบ, วงจรบูรณาการ (ICs) และอุปกรณ์การติดตั้งบนพื้นผิวอื่น ๆ ถูกวางตรงบนพื้นผิว PCB โดยใช้เครื่องสกัดและวางอัตโนมัติ
การวางส่วนประกอบอย่างแม่นยําเป็นสิ่งสําคัญ เพื่อให้แน่ใจว่าการจัดอันดับที่แม่นยํา และการเชื่อมต่อไฟฟ้าที่น่าเชื่อถือ


การฝากผงผสม:
พาสต์ผสมผสมเป็นผสมของอนุภาคเหล็กผสมผสมผสมและไหลที่ถูกวางไว้บนแผ่นทองแดงของ PCB โดยใช้การพิมพ์แบบ stencil หรือกระบวนการอัตโนมัติอื่น ๆ
พาสต์ผสมทําหน้าที่เป็นวัสดุที่ติดและนําไฟฟ้าที่จะสร้างการเชื่อมต่อไฟฟ้าระหว่างองค์ประกอบและ PCB


การผสมผสานแบบกลับ:
หลังจากที่ส่วนประกอบถูกวาง the PCB assembly goes through a reflow soldering process that heats the board in a controlled environment to melt the solder paste and form electrical and mechanical connections between the components and the PCB.
โปรไฟล์การไหลกลับรวมถึงอุณหภูมิ เวลาและบรรยากาศ ถูกปรับปรุงให้ดี เพื่อให้แน่ใจว่า การเชื่อมเชื่อมที่น่าเชื่อถือได้


ตรวจสอบอัตโนมัติ:
หลังกระบวนการการไหลกลับ PCB ภายในกระบวนการตรวจสอบโดยอัตโนมัติ โดยใช้เทคนิคต่าง ๆ เช่น การตรวจสอบทางแสง, การตรวจสอบด้วยรังสีเอ็กซ์, หรือการตรวจสอบทางแสงอัตโนมัติ (AOI)
การตรวจสอบเหล่านี้ช่วยระบุและแก้ไขปัญหาใดๆ เช่น ความบกพร่องในการผสมผสาน, ความผิดตรงของส่วนประกอบหรือส่วนประกอบที่หายไป


การทดสอบและการควบคุมคุณภาพ
การทดสอบครบวงจร รวมถึงการทดสอบฟังก์ชัน, ไฟฟ้า และสิ่งแวดล้อม จะดําเนินการเพื่อให้แน่ใจว่า PCB ชุดตรงกับข้อบังคับและมาตรฐานการทํางานที่ต้องการ
ใช้มาตรการควบคุมคุณภาพ เช่น การควบคุมกระบวนการทางสถิติ และการวิเคราะห์ความผิดพลาด เพื่อรักษามาตรฐานการผลิตที่สูงและความน่าเชื่อถือของสินค้า


ข้อดีของการประกอบ PCB SMT:

ความหนาแน่นของส่วนประกอบที่สูงขึ้น: ส่วนประกอบ SMT เล็กกว่าและสามารถวางใกล้กันได้ ส่งผลให้มีการออกแบบ PCB ที่คอมแพคต์และเล็กกว่า

ความน่าเชื่อถือที่ดีขึ้น: สายเชื่อมผสม SMT ทนต่อการสั่นสะเทือน, การกระแทกและการหมุนเวียนทางความร้อนมากกว่าการเชื่อมต่อผ่านหลุม

การผลิตอัตโนมัติ: กระบวนการประกอบ SMT สามารถนํามาใช้อัตโนมัติได้สูง เพิ่มประสิทธิภาพการผลิตและลดแรงงานมือ

ประสิทธิภาพในด้านราคา: การประกอบ SMT สามารถมีประสิทธิภาพในด้านราคามากขึ้น โดยเฉพาะสําหรับการผลิตปริมาณสูง เนื่องจากการลดค่าใช้จ่ายของวัสดุและแรงงาน


การประกอบ PCB SMT:

อิเล็กทรอนิกส์ สําหรับ ผู้ ใช้ บริการ: โทรศัพท์ สมาร์ทโฟน แท็บเล็ต คอมพิวเตอร์ และ อุปกรณ์ พกพา อื่น ๆ

อิเล็กทรอนิกส์อุตสาหกรรม: ระบบควบคุม อุปกรณ์อัตโนมัติ และอุปกรณ์อิเล็กทรอนิกส์พลังงาน

อิเล็กทรอนิกส์รถยนต์: หน่วยควบคุมเครื่องยนต์, ระบบข้อมูลและความบันเทิงและระบบความปลอดภัย

การบินและอวกาศและการป้องกัน: อีโวเนิกส์ ระบบดาวเทียมและอุปกรณ์ทหาร

อุปกรณ์ทางการแพทย์: อุปกรณ์การวินิจฉัย อุปกรณ์ที่ปลูกและการรักษาสุขภาพแบบพกพา



การประกอบ PCB SMTเป็นเทคโนโลยีพื้นฐานที่ใช้ในการผลิตอุปกรณ์อิเล็กทรอนิกส์ที่คอมแพ็คต์ น่าเชื่อถือ และมีประหยัดในหลายสาขาอุตสาหกรรม







2. PCBA ภาพ

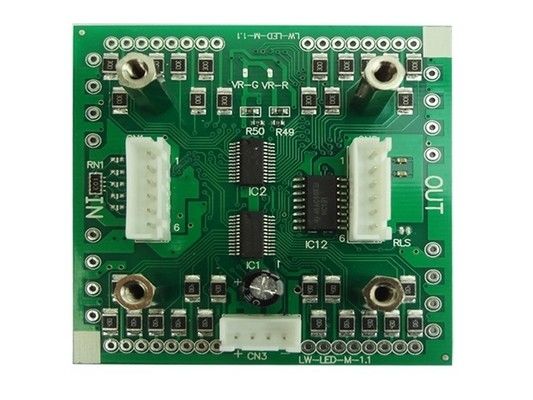

ปรับปรุง 6 ชั้น PCB ผู้ผลิต SMT พิมพ์วงจร Board Assembly SMT PCB Assembly 0

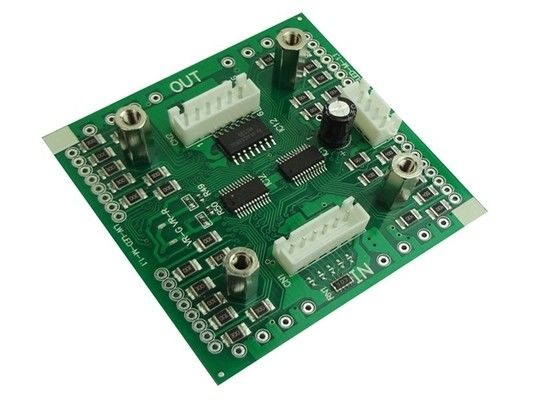

ปรับปรุง 6 ชั้น PCB ผู้ผลิต SMT พิมพ์วงจร Board Assembly SMT PCB Assembly 1

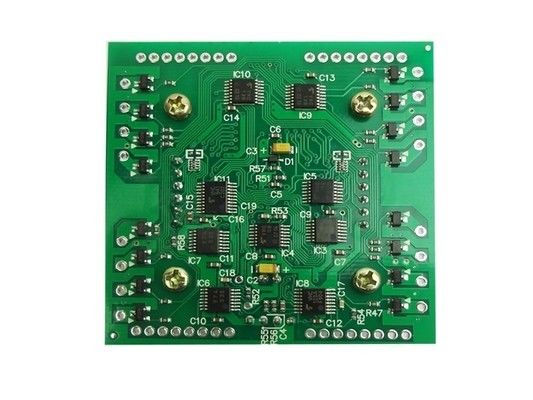

ปรับปรุง 6 ชั้น PCB ผู้ผลิต SMT พิมพ์วงจร Board Assembly SMT PCB Assembly 2

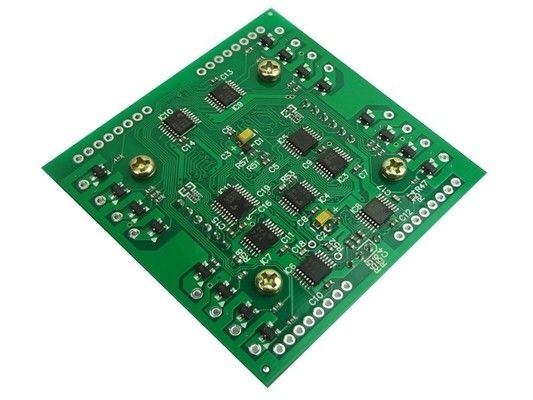

ปรับปรุง 6 ชั้น PCB ผู้ผลิต SMT พิมพ์วงจร Board Assembly SMT PCB Assembly 3
