| ชื่อแบรนด์: | KAZ Circuit |
| เลขรุ่น: | พีซีบี-บี-0035 |
| ขั้นต่ำ: | 1 พีซี |
| ราคา: | USD/pc |
| เงื่อนไขการจ่ายเงิน: | T/T ตะวันตกสหภาพ Paypal |
| ความสามารถในการจําหน่าย: | 20,000 ตารางเมตร / เดือน |
บอร์ดวงจรพิมพ์ชั้น 2 แบบ FR4 HASL ด้านสอง
ข้อมูลรายละเอียด:
เพื่อรับอ้างอิงครบวงจรของ PCB / PCBA, pls ให้ข้อมูลดังต่อไปนี้:
ความสามารถของผู้ผลิต:
| ความจุ | ขนาดสองด้าน: 12000 ตารางเมตร / เดือน หลายชั้น: 8000 ตารางเมตร / เดือน |
| ขั้นต่ําความกว้างเส้น/ช่องว่าง | 4/4 มิล (1 มิล = 0.0254 มิล) |
| ความหนาของแผ่น | 0.3 ~ 4.0 มิลลิเมตร |
| ชั้น | 1 ~ 20 ชั้น |
| วัสดุ | FR-4 อลูมิเนียม PI |
| ความหนาของทองแดง | 0.5 ~ 4 oz |
| วัสดุ Tg | Tg140 ~ TG170 |
| ขนาด PCB มากที่สุด | 600*1200 มม. |
| ขนาดหลุม | 0.2 มิลลิเมตร (+/- 0.025) |
| การบํารุงผิว | HASL, ENIG, OSP |
บอร์ดวงจรพิมพ์ (PCB)เป็นส่วนประกอบพื้นฐานของอุปกรณ์อิเล็กทรอนิกส์ และเป็นพื้นฐานทางกายภาพที่เชื่อมต่อและสนับสนุนส่วนประกอบอิเล็กทรอนิกส์ต่างๆมันมีบทบาทสําคัญในการทํางานและความน่าเชื่อถือของระบบอิเล็กทรอนิกส์.
ด้านสําคัญของแผ่นวงจรพิมพ์อิเล็กทรอนิกส์ ได้แก่
ชั้นและองค์ประกอบ:
PCBs โดยทั่วไปประกอบด้วยหลายชั้น, โดยที่ทั่วไปที่สุดคือการออกแบบ 2 หรือ 4 ชั้น.
ชั้นเหล่านี้ประกอบด้วยทองแดงที่ใช้เป็นเส้นทางที่นําไฟฟ้า และพื้นฐานที่ไม่นําไฟฟ้า เช่น สายใยแก้ว (FR-4) หรือวัสดุพิเศษอื่น ๆ
ชั้นอื่น ๆ อาจรวมถึงระดับพลังงานและพื้นดินสําหรับการกระจายพลังงานและการลดเสียง
อินเตอร์คอนเนคต์และรอย
ชั้นทองแดงถูกถักเพื่อสร้างร่องรอยที่นําไปใช้เป็นเส้นทางสําหรับสัญญาณไฟฟ้าและพลังงาน
Vias เป็นรูที่เคลือบผ่านที่เชื่อมรอยระหว่างชั้นที่แตกต่างกัน ทําให้สามารถเชื่อมต่อกันได้หลายชั้น
ความกว้างของร่องรอย, ระยะห่าง, และรูปแบบการนําทางถูกออกแบบมาเพื่อปรับปรุงความสมบูรณ์ของสัญญาณ, อุปสรรค, และผลงานไฟฟ้าโดยรวม
ส่วนประกอบอิเล็กทรอนิกส์:
องค์ประกอบอิเล็กทรอนิกส์ เช่น วงจรบูรณาการ แขกขัด แขกประปา และเครื่องเชื่อม
การจัดตั้งและเส้นทางของส่วนประกอบเหล่านี้มีความสําคัญในการรับประกันผลงานที่ดีที่สุด, การเย็น, และการทํางานของระบบโดยรวม
เทคโนโลยีการผลิต PCB:
กระบวนการผลิต PCB ปกติจะรวมถึงขั้นตอน เช่น การผสมผสาน, การเจาะ, การเคลือบทองแดง, การถักและการใช้หน้ากาก solder.
เทคโนโลยีที่ก้าวหน้า เช่น การเจาะเลเซอร์, การเคลือบที่ก้าวหน้า, และการผสมผสานหลายชั้นถูกใช้ในการออกแบบ PCB ที่เชี่ยวชาญ
การประกอบ PCB และการเชื่อม:
ส่วนประกอบอิเล็กทรอนิกส์ถูกวางและผสมผสานกับ PCB ด้วยมือหรืออัตโนมัติ โดยใช้เทคนิคเช่น การผสมผสานผ่านรูหรือผสมผสานบนพื้นผิว
การผสมแบบถอยถอยและการผสมแบบคลื่น เป็นกระบวนการอัตโนมัติทั่วไปสําหรับการเชื่อมส่วนประกอบ
การทดสอบและการควบคุมคุณภาพ
PCB ผ่านกระบวนการทดสอบและตรวจสอบต่าง ๆ เช่น การตรวจสอบทางสายตา, การทดสอบทางไฟฟ้า, และการทดสอบการทํางานเพื่อรับรองความน่าเชื่อถือและผลงานของมัน
มาตรการควบคุมคุณภาพ เช่น การตรวจสอบระหว่างกระบวนการ และวิธีการออกแบบเพื่อการผลิต (DFM) ช่วยรักษามาตรฐานสูงในการผลิต PCB
PCB อิเล็กทรอนิกส์ใช้ในหลายประเภท เช่น อิเล็กทรอนิกส์ผู้บริโภค อุปกรณ์อุตสาหกรรม ระบบรถยนต์ อุปกรณ์การแพทย์ อุปกรณ์อากาศและโทรคมนาคม และอื่นๆความก้าวหน้าต่อเนื่องในเทคโนโลยี PCB, เช่นการพัฒนา PCBs ที่มีความหนาแน่นสูง (HDI) และ PCBs ที่ยืดหยุ่น, ได้ทําให้สามารถสร้างอุปกรณ์อิเล็กทรอนิกส์ที่เล็กกว่า, มีพลังงานมากขึ้นและประหยัดพลังงานมากขึ้น.

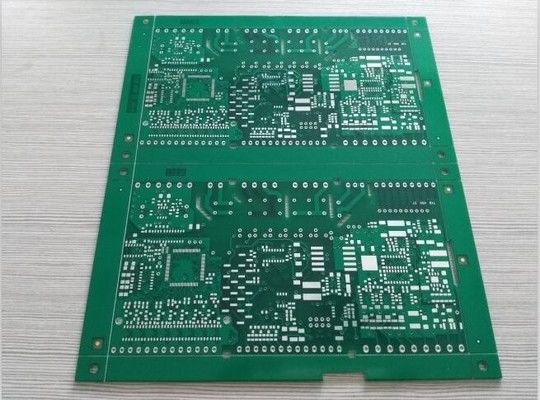

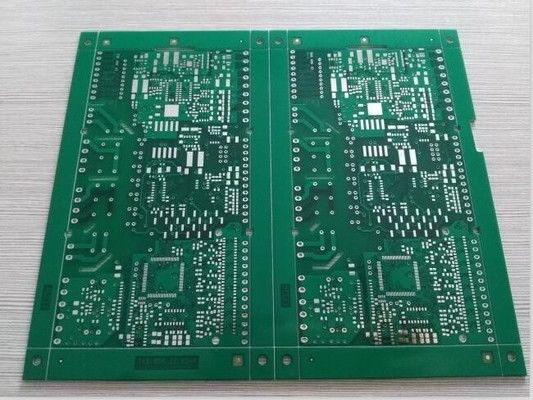

ภาพเพิ่มเติมของ FR4 1.6mm 1oz HASL PCB ที่ไม่มีหมูจากผู้ผลิต PCB ที่มีประสบการณ์
