| ชื่อแบรนด์: | KAZpcb |
| เลขรุ่น: | เอ็มพีซีบี-บี-001 |
| ขั้นต่ำ: | 1 |
| ราคา: | 0.1-3USD/pc |
| เงื่อนไขการจ่ายเงิน: | Paypal, T / T, Western Union |
| ความสามารถในการจําหน่าย: | 10000-20000 ตารางเมตรต่อเดือน |

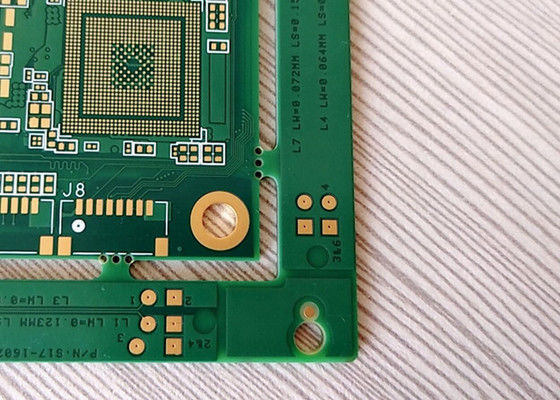

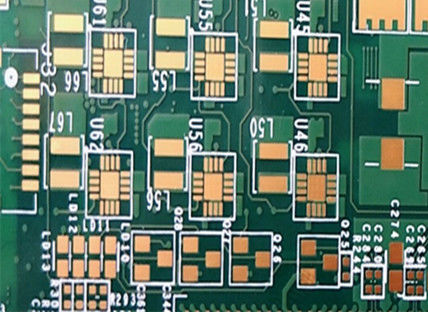

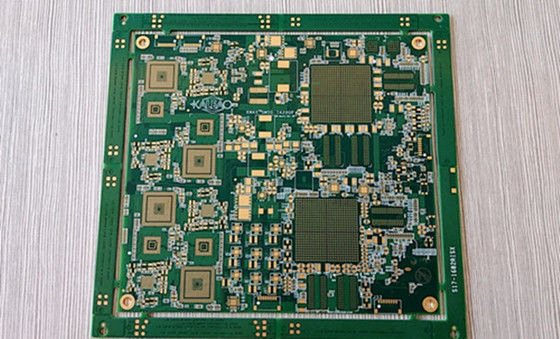

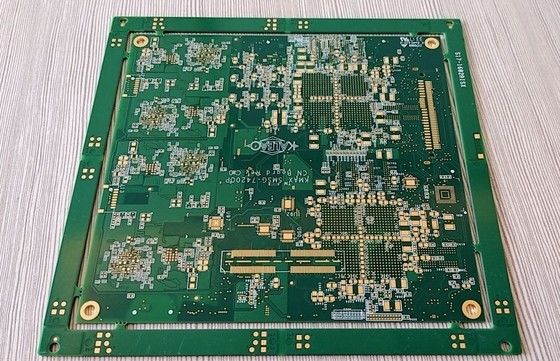

หลายชั้น FR4 สีเขียว Soldermask Immersion ทองคําแม่นยําสูง พิมพ์แผ่นวงจร PCB
การนําเสนอสั้น ๆ
ShenZhen KAZ Circuit Co., LTD เน้นใน PCB และ PCBA เป็นเวลากว่า 10 ปีการผลิตแผ่นวงจรพิมพ์หลายชั้น และแผ่นวงจรผืนโลหะ ด้วยทีมงานผลิตที่มีประสบการณ์มากมาย และการจัดส่งทันเวลา, และได้รับการรับรอง ISO9001, SGS, ROHS, USA UL และ TS16949 ต่อกัน
ผลิตภัณฑ์ในบริษัทของเราถูกทําตามสั่ง โดยใช้ GERBER และ BOM ที่คุณให้มา
KAZ Circuit สามารถช่วยคุณได้อย่างไร
เพื่อรับอ้างอิงครบวงจรของ PCB / PCBA, pls ให้ข้อมูลดังต่อไปนี้:
รายละเอียด
| วัสดุกระดาษ | FR-4 |
| การบํารุงผิว | ทองดําน้ํา/0.05-0.1um |
| ความหนาของแผ่น | 1.6 มิลลิเมตร |
| ความหนาของทองแดง | 1 ออนซ์ |
| สีไหม | ขาว/ดํา |
| ผ้าปัด | สีเขียว/สีฟ้า/สีดํา |
ความสามารถของผู้ผลิต:
| ความจุ | ขนาดสองด้าน: 12000 ตารางเมตร / เดือน หลายชั้น: 8000 ตารางเมตร / เดือน |
| ขั้นต่ําความกว้างเส้น/ช่องว่าง | 4/4 มิล (1 มิล = 0.0254 มิล) |
| ความหนาของแผ่น | 0.3 ~ 4.0 มิลลิเมตร |
| ชั้น | 1 ~ 20 ชั้น |
| วัสดุ | FR-4 อลูมิเนียม PI |
| ความหนาของทองแดง | 0.5 ~ 4 oz |
| วัสดุ Tg | Tg140 ~ TG170 |
| ขนาด PCB มากที่สุด | 600*1200 มม. |
| ขนาดหลุม | 0.2 มิลลิเมตร (+/- 0.025) |
| การบํารุงผิว | HASL, ENIG, OSP |
PCB หลายชั้น
PCB หลายชั้นเป็นแผ่นวงจรพิมพ์ที่ทําจากแผ่นทองแดงมากกว่า 2 ชั้น ประกอบด้วยแผ่นทองแดงภายใน แผ่นหนอนและแผ่นทองแดงภายนอกและการเชื่อมโยงระหว่างชั้นได้รับการบรรลุโดยการเจาะและทองแดง platingเมื่อเปรียบเทียบกับ PCB ชั้นเดียวหรือชั้นสองPCB หลายชั้นสามารถบรรลุความหนาแน่นของสายไฟที่สูงขึ้น และการออกแบบวงจรที่ซับซ้อน
ข้อดีของ PCB หลายชั้น:
ความหนาแน่นของสายไฟที่สูงขึ้นและความสามารถในการออกแบบวงจรที่ซับซ้อน
ความเหมาะสมทางไฟฟ้าแม่เหล็กที่ดีขึ้น และความสมบูรณ์แบบของสัญญาณ
เส้นทางการส่งสัญญาณที่สั้นกว่า การผลิตวงจรที่ดีขึ้น
ความน่าเชื่อถือและความแข็งแรงทางกลสูงขึ้น
การจัดจําหน่ายพลังงานและพื้นที่ที่นุ่มนวลมากขึ้น
ประกอบของ PCB หลายชั้น:
โฟลยทองแดงภายใน: ให้ชั้นนําและสายไฟ
สับสราทหนอน (FR-4, ไดเอเลคทริกความถี่สูง ความสูญเสียต่ํา ฯลฯ): ตัดแยกและสนับสนุนชั้นแผ่นทองแดงแต่ละชั้น
โฟลยทองแดงภายนอก: ให้สายไฟบนพื้นผิวและอินเตอร์เฟส
การเจาะโลหะ: ทําให้เชื่อมต่อไฟฟ้าระหว่างชั้น
การบํารุงผิว: HASL, ENIG, OSP และกระบวนการบํารุงผิวอื่น ๆ
การออกแบบและผลิต PCB หลายชั้น:
การออกแบบวงจร: ความสมบูรณ์แบบของสัญญาณ การออกแบบความสมบูรณ์แบบของพลังงาน/พื้นดินกระดาษหลายชั้น
การวางแผนและการเชื่อมต่อสายไฟ: การจัดสรรชั้นที่เหมาะสมและการปรับปรุงเส้นทาง
การออกแบบกระบวนการ: ขนาดช่องเปิด, ระยะห่างชั้น, ความหนาของแผ่นทองแดง เป็นต้น
กระบวนการผลิต: การผสมผสาน, การเจาะ, การเคลือบทองแดง, การถัก, การบําบัดพื้นผิว, เป็นต้น
