| ชื่อแบรนด์: | KAZ |
| เลขรุ่น: | พีซีบี-บี-326494647 |
| ขั้นต่ำ: | 1 |
| ราคา: | 200 |
| ความสามารถในการจําหน่าย: | 20000 ตร.ม. / เดือน |
1 oz ทองแดงหนา ขาว Soldmask HASL PCB ผิว PCB พิมพ์บอร์ดวงจร PCB การประกอบบริการ
วิธีการสั่งซื้อ:
ความสามารถในการผลิต - PCB แข็งแรง
| รายการ | ความสามารถในการผลิต |
| ประเภทสินค้า | หน้าง่ายเดียว, หน้าง่ายสองและหลายชั้น |
| ขนาดแผ่นสูงสุด | ขนาด: 600*1500mm |
| หลายชั้น: 600*1,200 มิลลิเมตร | |
| ปลายผิว | HASL, ENIG, OSP, Immersion Silver, Golden Finger เป็นต้น |
| ชั้น | 1 ~ 20 |
| ความหนาของกระดาน | 0.4~4.0 มิลลิเมตร |
| ทองแดงพื้นฐาน | 18um ((1/2oz), 35um (1oz), 70um (2oz), 105um (3oz), 150um (4oz), 300um (8oz) |
| วัสดุกระดาษ | FR-4, ฐานอลูมิเนียม, โพลิมิด, ฐานทองแดง, ฐานเซรามิก |
| ขนาดหลุมเจาะ | 0.1 มม. |
| ขั้นต่ําความกว้างเส้นและพื้นที่ | 00.075 มิลลิเมตร |
| การวางทองคํา | ความหนาของ nickel Plating 2.5 ~ 5mm, ความหนาของทอง 0.05 ~ 0.1mm |
| การฉีดหมึก | ความหนาของหมึก 2.5 ~ 5mm |
| พื้นที่บด | สายและขอบ: 0.15 มิลลิเมตร, หลุมและขอบ: 0.2 มิลลิเมตร, ความอดทนด้านนอก: +/- 0.1 มิลลิเมตร |
| ซ็อคเก็ตแชมเฟอร์ | มุม: 30°/45°/60° ความลึก: 1~3mm |
| V-Cut | มุม: 30°/45°/60° ความลึก: 1/3 ของความหนาของแผ่น, ขั้นต่ํา: 80 * 80mm |
| การทดสอบตอนเปิด/ปิด | พื้นที่ทดสอบสูงสุด: 400*1,200mm |
| จุดทดสอบสูงสุด: 12,000 แต้ม | |
| ความดันการทดสอบสูงสุด: 300V | |
| ความต้านทานการปิดกันสูงสุด: 100mΩ | |
| ความอดทนในการควบคุมความคัดค้าน | ± 10% |
| ความ อด ทน | 85°C~105°C / 280°C~360°C |
บอร์ดวงจรพิมพ์ (PCB) เป็นส่วนประกอบพื้นฐานของอุปกรณ์อิเล็กทรอนิกส์ และเป็นพื้นฐานทางกายภาพที่เชื่อมต่อและสนับสนุนส่วนประกอบอิเล็กทรอนิกส์ต่างๆมันมีบทบาทสําคัญในการทํางานและความน่าเชื่อถือของระบบอิเล็กทรอนิกส์.
ด้านสําคัญของแผ่นวงจรพิมพ์อิเล็กทรอนิกส์ ได้แก่
ชั้นและองค์ประกอบ:
PCBs โดยทั่วไปประกอบด้วยหลายชั้น, โดยที่ทั่วไปที่สุดคือการออกแบบ 2 หรือ 4 ชั้น.
ชั้นเหล่านี้ประกอบด้วยทองแดงที่ใช้เป็นเส้นทางที่นําไฟฟ้า และพื้นฐานที่ไม่นําไฟฟ้า เช่น สายใยแก้ว (FR-4) หรือวัสดุพิเศษอื่น ๆ
ชั้นอื่น ๆ อาจรวมถึงระดับพลังงานและพื้นดินสําหรับการกระจายพลังงานและการลดเสียง
อินเตอร์คอนเนคต์และรอย
ชั้นทองแดงถูกถักเพื่อสร้างร่องรอยที่นําไปใช้เป็นเส้นทางสําหรับสัญญาณไฟฟ้าและพลังงาน
Vias เป็นรูที่เคลือบผ่านที่เชื่อมรอยระหว่างชั้นที่แตกต่างกัน ทําให้สามารถเชื่อมต่อกันได้หลายชั้น
ความกว้างของร่องรอย, ระยะห่าง, และรูปแบบการนําทางถูกออกแบบมาเพื่อปรับปรุงความสมบูรณ์ของสัญญาณ, อุปสรรค, และผลงานไฟฟ้าโดยรวม
ส่วนประกอบอิเล็กทรอนิกส์:
องค์ประกอบอิเล็กทรอนิกส์ เช่น วงจรบูรณาการ แขกขัด แขกประปา และเครื่องเชื่อม
การจัดตั้งและเส้นทางของส่วนประกอบเหล่านี้มีความสําคัญในการรับประกันผลงานที่ดีที่สุด, การเย็น, และการทํางานของระบบโดยรวม
เทคโนโลยีการผลิต PCB:
กระบวนการผลิต PCB ปกติจะรวมถึงขั้นตอน เช่น การผสมผสาน, การเจาะ, การเคลือบทองแดง, การถักและการใช้หน้ากาก solder.
เทคโนโลยีที่ก้าวหน้า เช่น การเจาะเลเซอร์, การเคลือบที่ก้าวหน้า, และการผสมผสานหลายชั้นถูกใช้ในการออกแบบ PCB ที่เชี่ยวชาญ
การประกอบ PCB และการเชื่อม:
ส่วนประกอบอิเล็กทรอนิกส์ถูกวางและผสมผสานกับ PCB ด้วยมือหรืออัตโนมัติ โดยใช้เทคนิคเช่น การผสมผสานผ่านรูหรือผสมผสานบนพื้นผิว
การผสมแบบถอยถอยและการผสมแบบคลื่น เป็นกระบวนการอัตโนมัติทั่วไปสําหรับการเชื่อมส่วนประกอบ
การทดสอบและการควบคุมคุณภาพ
PCB ผ่านกระบวนการทดสอบและตรวจสอบต่าง ๆ เช่น การตรวจสอบทางสายตา, การทดสอบทางไฟฟ้า, และการทดสอบการทํางานเพื่อรับรองความน่าเชื่อถือและผลงานของมัน
มาตรการควบคุมคุณภาพ เช่น การตรวจสอบระหว่างกระบวนการ และวิธีการออกแบบเพื่อการผลิต (DFM) ช่วยรักษามาตรฐานสูงในการผลิต PCB
พีซีบีอิเล็กทรอนิกส์ถูกใช้ในการใช้งานที่หลากหลาย เช่น อิเล็กทรอนิกส์ผู้บริโภค อุปกรณ์อุตสาหกรรม ระบบรถยนต์ อุปกรณ์การแพทย์ อุปกรณ์อากาศและโทรคมนาคมและอีกมากมายความก้าวหน้าอย่างต่อเนื่องในเทคโนโลยี PCB เช่น การพัฒนา PCB ที่มีความหนาแน่นสูง (HDI) และ PCB ที่ยืดหยุ่นและอุปกรณ์อิเล็กทรอนิกส์ที่ประหยัดพลังงานมากขึ้น.

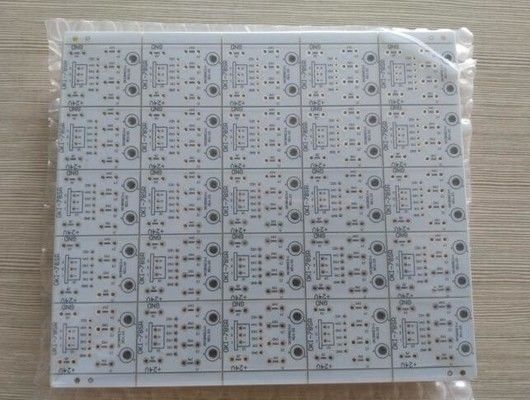

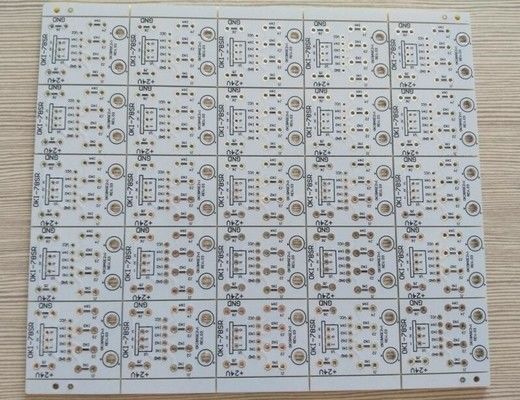

ภาพเพิ่มเติมสําหรับนี้ PCB สองด้านที่มีความหนาทองแดง 1.6mm 1oz HASL การรักษาพื้นผิวสีขาว
การใช้สินค้า
โชว์สินค้า - PCB ที่แข็ง
การแสดงสินค้า - FPC
การแสดงสินค้า - PCB Assemblies
