| ชื่อแบรนด์: | KAZ |
| เลขรุ่น: | คาซ-บีดี |
| ขั้นต่ำ: | 1 พีซี |
| ราคา: | 0.1-3USD/PC |
| เงื่อนไขการจ่ายเงิน: | L / C, T / T, PAYPAL |
| ความสามารถในการจําหน่าย: | 20000 squaremeters ต่อเดือน |

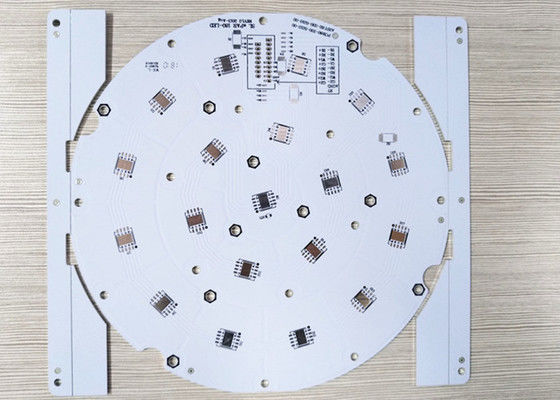

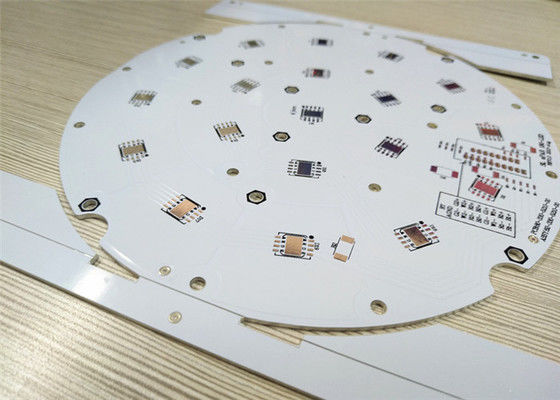

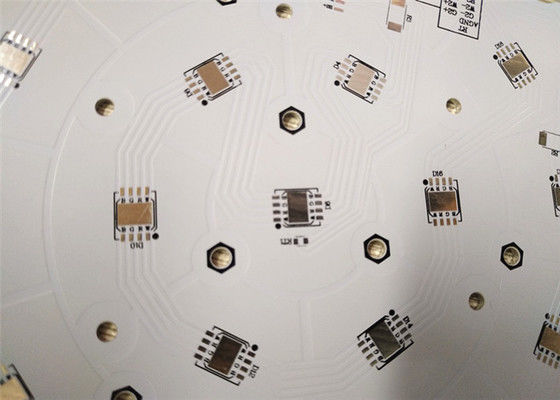

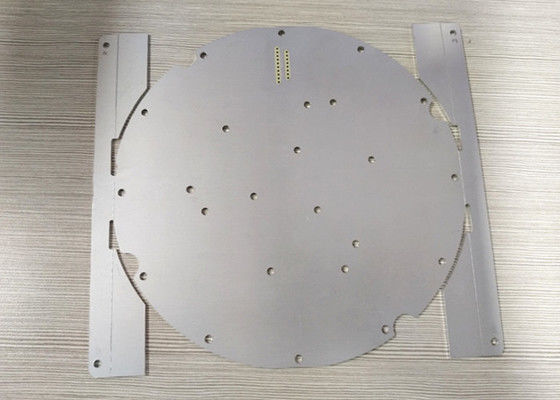

อลูมิเนียม Led Lead Free Quick Turn 1 Layer 1 OZ พิมพ์แผ่นวงจร,PCB board,AL วัสดุรองรับ
รายละเอียด
ลักษณะ
KAZ Circuit สามารถช่วยคุณได้อย่างไร
เพื่อรับอ้างอิงครบวงจรของ PCB / PCBA, pls ให้ข้อมูลดังต่อไปนี้:
ข้อมูลบริษัท:
KAZ Circuit เป็นผู้ผลิต PCB มืออาชีพจากประเทศจีนตั้งแต่ปี 2007 นอกจากนี้ยังให้บริการ PCB Assembly ให้กับลูกค้าของเรา ตอนนี้มีพนักงานประมาณ 300 คน รับรองด้วย ISO9001,TS16949 UL RoHSเรามั่นใจที่จะให้คุณผลิตภัณฑ์ที่มีคุณภาพกับราคาโรงงานที่กํากับภายในเวลาจัดส่งที่รวดเร็วที่สุด!
ความสามารถของผู้ผลิต:
| ความจุ | ขนาดสองด้าน: 12000 ตารางเมตร / เดือน หลายชั้น: 8000 ตารางเมตร / เดือน |
| ขั้นต่ําความกว้างเส้น/ช่องว่าง | 4/4 มิล (1 มิล = 0.0254 มิล) |
| ความหนาของแผ่น | 0.3 ~ 4.0 มิลลิเมตร |
| ชั้น | 1 ~ 20 ชั้น |
| วัสดุ | FR-4 อลูมิเนียม PI |
| ความหนาของทองแดง | 0.5 ~ 4 oz |
| วัสดุ Tg | Tg140 ~ TG170 |
| ขนาด PCB มากที่สุด | 600*1200 มม. |
| ขนาดหลุม | 0.2 มิลลิเมตร (+/- 0.025) |
| การบํารุงผิว | HASL, ENIG, OSP |
กระบวนการสร้างแผ่น PCB LEDข้อมูล
การออกแบบวงจร
กําหนดความต้องการพลังงานของวงจร LED ครบวงจร รวมถึงกระแสไฟฟ้าสูงสุดและแรงดัน
พิจารณาการใช้ไมโครคอนโทรลเลอร์หรือไดรเวอร์ IC สําหรับการควบคุมความสว่างและผล LED
ผสมผสานการปรับปรุงพลังงานหรือวงจรป้องกันที่จําเป็น
การจัดวาง PCB
จัดลําดับส่วนประกอบเพื่อลดความยาวรอยและปรับปรุงการระบายความร้อน
ปล่อยให้มีระยะว่างพอระหว่างรอยความดันสูง/กระแสไฟฟ้าสูง และรอยความดันต่ํา/กระแสไฟฟ้าต่ํา
แผนการติดตั้งรู, การติดตั้งอุปกรณ์และการบูรณาการทางกล
การออกแบบ
ใช้ความกว้างรอยที่เหมาะสมและระยะห่างเพื่อจัดการกับภาระปัจจุบันที่คาดหวัง
รวมถึงทองแดงหลั่งหรือเครื่องบินสําหรับการติดดินและการกระจาย
เพิ่มจุดทดสอบเพื่ออํานวยความสะดวกในการแก้ปัญหาและการวัด
พิจารณาเพิ่มเครื่องหมายจอเพื่อระบุองค์ประกอบ
การเตรียมสําหรับการผลิต
คําแนะนําการประกอบรายละเอียดให้, รวมถึงการวางส่วนประกอบและทิศทาง
ระบุความต้องการการผลิตพิเศษ เช่น HASL, ENIG หรือ Immersion Silver
รวม BOM ที่แม่นยํา พร้อมหมายเลขชิ้นส่วน ปริมาณและแหล่ง
การผลิต
และผู้ผลิต PCB ทํางานร่วมกันอย่างใกล้ชิด เพื่อให้การผลิตที่แม่นยําและการควบคุมคุณภาพ
พิจารณาตัวเลือกคุณสมบัติที่ก้าวหน้า เช่น บอร์ดหลายชั้น, ช่องทางตาบอด / ช่องทางฝัง หรือการควบคุมอุปมา
การประกอบและการทดสอบ
ติดตามคําแนะนําการประกอบอย่างละเอียดเพื่อหลีกเลี่ยงปัญหาใด ๆ ระหว่างกระบวนการผสม
ทําการทดสอบที่ครบถ้วน รวมถึงการตรวจสอบการทํางาน การวัดกระแสไฟฟ้า/แรงดัน และการวิเคราะห์ความร้อน
พิจารณาโปรแกรมไมโครคอนโทรลเลอร์หรือไดรเวอร์ IC เพื่อบรรลุการควบคุมและผล LED ที่ก้าวหน้า
สินค้าปลาย
การบูรณาการแผ่น PCB LED ในผลิตภัณฑ์ปลาย เช่น เครื่องประดับแสง, จอแสดงภาพ หรือการใช้งานอื่น ๆ
การออกแบบและผลิตอุปกรณ์เรือนกลไกที่จําเป็นใด ๆ, เครื่องระบายความร้อนหรืออุปกรณ์ติดตั้ง
เอกสารสินค้าครบถ้วน รวมถึงคู่มือการใช้งาน คู่มือการติดตั้ง และข้อมูลการรับประกัน
ภาพ
