| ชื่อแบรนด์: | KAZ |
| เลขรุ่น: | คาซ่า-บี-1556 |
| ขั้นต่ำ: | 1 ชุด |
| ราคา: | TBD |
| เงื่อนไขการจ่ายเงิน: | T/T, Paypal |
| ความสามารถในการจําหน่าย: | 20000 ตารางเมตร/เดือน |
OEM SMT PCB การประกอบ shenzhen SMT DIP PCB การประกอบ ผู้ผลิต PCB โรงงาน ISO9001
1ลักษณะ
1. บริการ OEM ที่เดียว: ผลิตในเชนเจนของจีน
2ผลิตโดย Gerber File และ Bom LIst นําเสนอโดยลูกค้า
3. SMT, DIP การสนับสนุนเทคโนโลยี
4วัสดุ FR4 ตอบสนองมาตรฐาน 94v0
5. สอดคล้องกับ UL,CE,ROHS
6เวลานํามาตรฐาน: 4-5 วันสําหรับ 2L 5-7 วันสําหรับ 4L บริการเร่งด่วนมี
2รายละเอียด
วัสดุ: Shengyi FR4
ความหนาของแผ่นปลาย: 1.6MM
ความหนาของทองแดงฟินแลนด์: 1OZ
ชั้น 2
สีหน้ากากผสม: สีเขียว
ผ้าไหม: สีขาว
การรักษาผิว: HASL LF
ขนาดเสร็จตามต้องการ
3ความสามารถของผู้ผลิต:
| ความจุ | ขนาดสองด้าน: 12000 ตารางเมตร / เดือน หลายชั้น: 8000 ตารางเมตร / เดือน |
| ขั้นต่ําความกว้างเส้น/ช่องว่าง | 4/4 มิล (1 มิล = 0.0254 มิล) |
| ความหนาของแผ่น | 0.3 ~ 4.0 มิลลิเมตร |
| ชั้น | 1 ~ 20 ชั้น |
| วัสดุ | FR-4 อลูมิเนียม PI |
| ความหนาของทองแดง | 0.5 ~ 4 oz |
| วัสดุ Tg | Tg140 ~ TG170 |
| ขนาด PCB มากที่สุด | 600*1200 มม. |
| ขนาดหลุม | 0.2 มิลลิเมตร (+/- 0.025) |
| การบํารุงผิว | HASL, ENIG, OSP |
การประกอบ PCB SMTหมายถึงกระบวนการผลิตแผ่นวงจรพิมพ์ (PCB) โดยใช้เทคโนโลยีการติดตั้งบนพื้นผิวซึ่งส่วนประกอบอิเล็กทรอนิกส์ถูกวางและผสมตรงกับพื้นผิว PCB แทนที่จะใส่ผ่านรู.
ลักษณะสําคัญของการประกอบ PCB SMT ได้แก่
การวางส่วนประกอบ:
องค์ประกอบ SMT เช่น ตัวต่อต้าน, เครื่องประกอบ, วงจรบูรณาการ (ICs) และอุปกรณ์การติดตั้งบนพื้นผิวอื่น ๆ ถูกวางตรงบนพื้นผิว PCB โดยใช้เครื่องสกัดและวางอัตโนมัติ
การวางส่วนประกอบอย่างแม่นยําเป็นสิ่งสําคัญ เพื่อให้แน่ใจว่าการจัดอันดับที่แม่นยํา และการเชื่อมต่อไฟฟ้าที่น่าเชื่อถือ
การฝากผงผสม:
พาสต์ผสมผสมเป็นผสมของอนุภาคเหล็กผสมผสมผสมและไหลที่ถูกวางไว้บนแผ่นทองแดงของ PCB โดยใช้การพิมพ์แบบ stencil หรือกระบวนการอัตโนมัติอื่น ๆ
พาสต์ผสมทําหน้าที่เป็นวัสดุที่ติดและนําไฟฟ้าที่จะสร้างการเชื่อมต่อไฟฟ้าระหว่างองค์ประกอบและ PCB
การผสมผสานแบบกลับ:
หลังจากที่ส่วนประกอบถูกวาง the PCB assembly goes through a reflow soldering process that heats the board in a controlled environment to melt the solder paste and form electrical and mechanical connections between the components and the PCB.
โปรไฟล์การไหลกลับรวมถึงอุณหภูมิ เวลาและบรรยากาศ ถูกปรับปรุงให้ดี เพื่อให้แน่ใจว่า การเชื่อมเชื่อมที่น่าเชื่อถือได้
ตรวจสอบอัตโนมัติ:
หลังกระบวนการการไหลกลับ PCB ภายในกระบวนการตรวจสอบโดยอัตโนมัติ โดยใช้เทคนิคต่าง ๆ เช่น การตรวจสอบทางแสง, การตรวจสอบด้วยรังสีเอ็กซ์, หรือการตรวจสอบทางแสงอัตโนมัติ (AOI)
การตรวจสอบเหล่านี้ช่วยระบุและแก้ไขปัญหาใดๆ เช่น ความบกพร่องในการผสมผสาน, ความผิดตรงของส่วนประกอบหรือส่วนประกอบที่หายไป
การทดสอบและการควบคุมคุณภาพ
การทดสอบครบวงจร รวมถึงการทดสอบฟังก์ชัน, ไฟฟ้า และสิ่งแวดล้อม จะดําเนินการเพื่อให้แน่ใจว่า PCB ชุดตรงกับข้อบังคับและมาตรฐานการทํางานที่ต้องการ
ใช้มาตรการควบคุมคุณภาพ เช่น การควบคุมกระบวนการทางสถิติ และการวิเคราะห์ความผิดพลาด เพื่อรักษามาตรฐานการผลิตที่สูงและความน่าเชื่อถือของสินค้า
ข้อดีของการประกอบ PCB SMT:
ความหนาแน่นส่วนประกอบสูงกว่าส่วนประกอบ SMT เล็กกว่าและสามารถวางใกล้กันได้ ส่งผลให้มีการออกแบบ PCB ที่คอมแพคตและเล็กกว่า
ความน่าเชื่อถือที่ดีขึ้นสายเชื่อมผสม SMT ทนทานต่อการสั่นสะเทือน การกระแทกและการหมุนเวียนทางความร้อนมากกว่าสายเชื่อมผ่านรู
การผลิตอัตโนมัติ:กระบวนการประกอบ SMT สามารถนํามาใช้งานด้วยระบบอัตโนมัติสูง เพิ่มประสิทธิภาพการผลิตและลดแรงงานมือ
ประสิทธิภาพในเรื่องค่าใช้จ่ายการประกอบ SMT สามารถมีประหยัดมากขึ้น โดยเฉพาะสําหรับการผลิตปริมาณสูง เนื่องจากการลดค่าใช้จ่ายของวัสดุและแรงงาน
การประกอบ PCB SMT:
อิเล็กทรอนิกส์ผู้ใช้:โทรศัพท์ สมาร์ทโฟน แท็บเล็ต คอมพิวเตอร์ และ อุปกรณ์ พกพา อื่น ๆ
อิเล็กทรอนิกส์อุตสาหกรรม:ระบบควบคุม อุปกรณ์อัตโนมัติ และอุปกรณ์อิเล็กทรอนิกส์พลังงาน
อิเล็กทรอนิกส์รถยนต์:หน่วยควบคุมเครื่องยนต์ ระบบข้อมูลบันเทิงและระบบความปลอดภัย
การบินและอวกาศและการป้องกันเครื่องบิน ระบบดาวเทียม และอุปกรณ์ทหาร
อุปกรณ์การแพทย์:อุปกรณ์การวินิจฉัย อุปกรณ์การปลูกและการรักษาสุขภาพแบบพกพา
การประกอบ PCB SMTเป็นเทคโนโลยีพื้นฐานที่ใช้ในการผลิตอุปกรณ์อิเล็กทรอนิกส์ที่คอมแพ็คต์ น่าเชื่อถือ และมีประหยัดในหลายสาขาอุตสาหกรรม
การรับรอง:
ISO9001 / ISO14001 / ISO45001 (ทหาร) / TS16949 (รถยนต์) / RoHS / UL

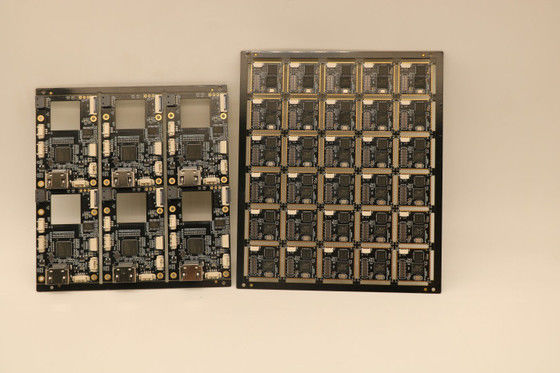

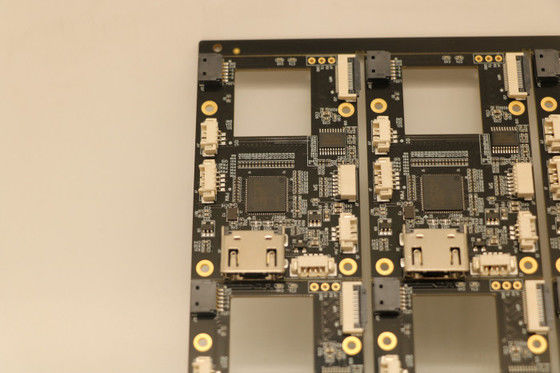

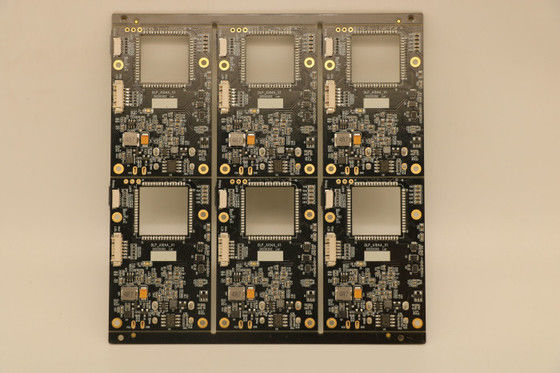

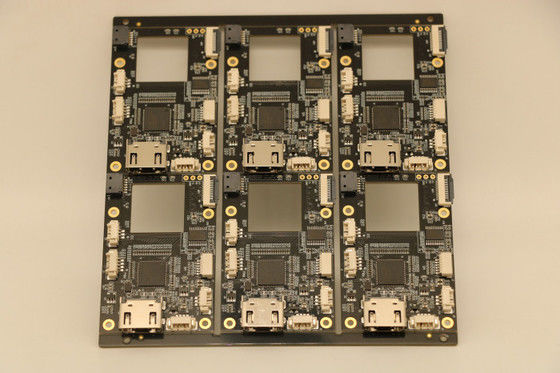

4ภาพ
