ผสมวัสดุแผงวงจรพิมพ์แข็งผลิต PCB หลายชั้น

รายละเอียดเพิ่มเติมสําหรับผสมวัสดุ แผ่นวงจรพิมพ์แข็ง การผลิต PCB หลายชั้น

รายละเอียด:

บริการของเราคือดังนี้

1บริการเสนอสําหรับ PCB และ PCBA การออกแบบ
2. บริการเสนอสําหรับการซื้อส่วนประกอบตามรายการ PCBA ของคุณ
3ผลิต PCB ตามไฟล์เกอร์เบอร์ของคุณ
4. ให้บริการ SMT สําหรับ PCBA ของคุณ
5ไม่จํากัดปริมาณ
6. จําหน่ายผลิตขนาดเล็ก
7หมุนเร็วได้

• ผลประกอบของสินค้า
• ส่งไว
• การรับรองคุณภาพ
• ชื่อเสียง
• บริการ
• รับสั่งเล็กๆ
• อะไหล่ที่มีชื่อแบรนด์
• ประเทศกําเนิด
• บริการจําหน่าย
• ลิงค์อิเล็กทรอนิกส์
• พนักงานที่มีประสบการณ์
• แบบ A
• สินค้าสีเขียว
• การรับประกัน/การรับประกัน
• ลักษณะสินค้า
• การรับรองระดับนานาชาติ
• รายละเอียดทหาร
• การบรรจุ

KAZ Circuit สามารถช่วยคุณได้อย่างไร

• การผลิต PCB (ต้นแบบ, ขนาดเล็กและกลาง, การผลิตจํานวนมาก)
• องค์ประกอบการจัดหา
• การประกอบ PCB/SMT/DIP

เพื่อรับอ้างอิงครบวงจรของ PCB / PCBA, pls ให้ข้อมูลดังต่อไปนี้:

• ไฟล์ Gerber พร้อมรายละเอียดของ PCB
• รายการ BOM (ดีกว่ากับ Excel fomart)
• รูปภาพของ PCBA (ถ้าคุณได้ทํา PCBA นี้ก่อน)

PCB หลายชั้น
PCB หลายชั้นเป็นแผ่นวงจรพิมพ์ที่ทําจากแผ่นทองแดงมากกว่า 2 ชั้น ประกอบด้วยแผ่นทองแดงภายใน แผ่นหนอนและแผ่นทองแดงภายนอกและการเชื่อมโยงระหว่างชั้นได้รับการบรรลุโดยการเจาะและทองแดง platingเมื่อเปรียบเทียบกับ PCB ชั้นเดียวหรือชั้นสองPCB หลายชั้นสามารถบรรลุความหนาแน่นของสายไฟที่สูงขึ้น และการออกแบบวงจรที่ซับซ้อน

ข้อดีของ PCB หลายชั้น:

ความหนาแน่นของสายไฟที่สูงขึ้นและความสามารถในการออกแบบวงจรที่ซับซ้อน
ความเหมาะสมทางไฟฟ้าแม่เหล็กที่ดีขึ้น และความสมบูรณ์แบบของสัญญาณ
เส้นทางการส่งสัญญาณที่สั้นกว่า การผลิตวงจรที่ดีขึ้น
ความน่าเชื่อถือและความแข็งแรงทางกลสูงขึ้น
การจัดจําหน่ายพลังงานและพื้นที่ที่นุ่มนวลมากขึ้น

ประกอบของ PCB หลายชั้น:

โฟลยทองแดงภายใน: ให้ชั้นนําและสายไฟ
สับสราทหนอน (FR-4, ไดเอเลคทริกความถี่สูง ความสูญเสียต่ํา ฯลฯ): ตัดแยกและสนับสนุนชั้นแผ่นทองแดงแต่ละชั้น
โฟลยทองแดงภายนอก: ให้สายไฟบนพื้นผิวและอินเตอร์เฟส
การเจาะโลหะ: ทําให้เชื่อมต่อไฟฟ้าระหว่างชั้น
การบํารุงผิว: HASL, ENIG, OSP และกระบวนการบํารุงผิวอื่น ๆ

การออกแบบและผลิต PCB หลายชั้น:

การออกแบบวงจร: ความสมบูรณ์แบบของสัญญาณ การออกแบบความสมบูรณ์แบบของพลังงาน/พื้นดินของบอร์ดหลายชั้น
การวางแผนและการเชื่อมต่อสายไฟ: การจัดสรรชั้นที่เหมาะสมและการปรับปรุงเส้นทาง
การออกแบบกระบวนการ: ขนาดช่องเปิด, ระยะห่างชั้น, ความหนาของแผ่นทองแดง เป็นต้น
กระบวนการผลิต: การผสมผสาน, การเจาะ, การเคลือบทองแดง, การถัก, การบําบัดพื้นผิว, เป็นต้น

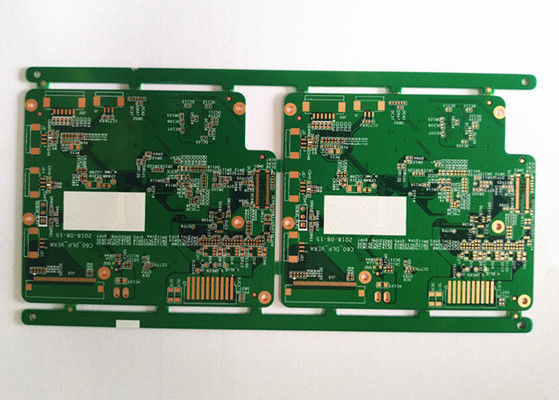

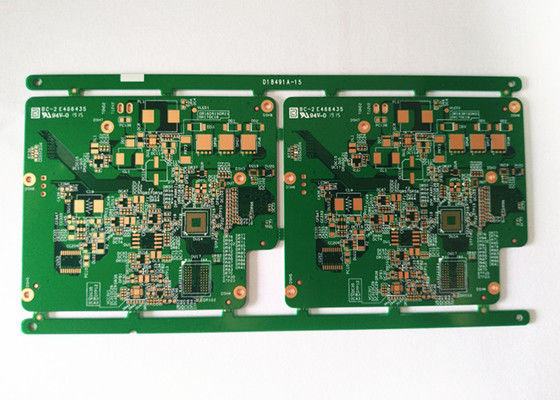

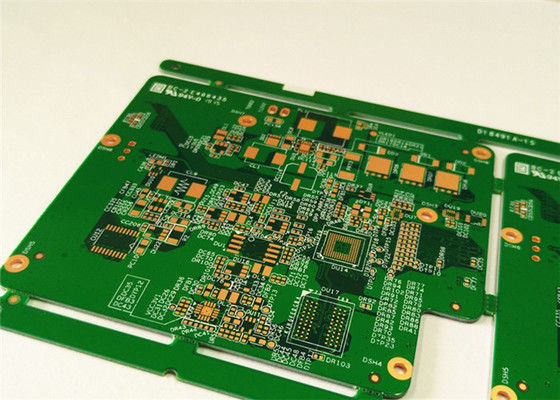

ภาพเพิ่มเติมสําหรับวัสดุผสมนี้ กระดาษพิมพ์กระดาษพวงจรแข็ง การผลิต PCB หลายชั้น
