พลังงานพกพา พีซีบี 2 ชั้น SMT PCB ประกอบการ PCB บอร์ด pcba บริการต้นแบบ สีเขียว Soldmask สีขาว Silk Screen SMT PCB ประกอบการ

พลังงานพกพา พีซีบี 2 ชั้น SMT PCB ประกอบการ PCB บอร์ด pcba บริการต้นแบบ สีเขียว Soldmask สีขาว Silk Screen SMT PCB ประกอบการ

ชื่อแบรนด์: KAZ Circuit
เลขรุ่น: พีซีบีเอ-บี-041
ขั้นต่ำ: 1 พีซี
ราคา: USD/pc
เงื่อนไขการจ่ายเงิน: T/T ตะวันตกสหภาพ Paypal
ความสามารถในการจําหน่าย: 20,000 ตารางเมตร / เดือน
ข้อมูลรายละเอียด
สถานที่กำเนิด:
ประเทศจีน
ได้รับการรับรอง:
ISO9001, TS16949, UL, RoHS
ชั้น:
2 ชั้น
ความหนาของบอร์ด:
1.6มม
ทองแดง:
1 ออนซ์
พื้นที่:
HASL LF
ขายหน้ากาก:
สีเขียว
ซิลค์สกรีน:
สีขาว
รายละเอียดการบรรจุ:
แผ่นกันกระแทก
สามารถในการผลิต:
20,000 ตารางเมตร / เดือน
เน้น:

บอร์ดวงจรพิมพ์หลายแผ่น

,

แผงวงจร pcba

คําอธิบายสินค้า

2 แผ่น SMT PCB การประกอบ PCB board Prototype บริการ สีเขียว Soldmask สีขาว Silk Screen


ข้อมูลรายละเอียด:



ชั้น 2
วัสดุ FR-4
ความหนาของแผ่น 1.6 มิลลิเมตร
ความหนาของทองแดง 1 ออนซ์
การบํารุงผิว HASL LF
ขายหน้ากากและผ้าไหม สีเขียวและขาว
มาตรฐานคุณภาพ IPC ประเภท 2 การทดสอบ E 100%
ใบรับรอง TS16949, ISO9001, UL, RoHS



KAZ Circuit สามารถช่วยคุณได้อย่างไร



  • การออกแบบ PCB และ PCBA
  • การผลิต PCB (ต้นแบบ, ขนาดเล็กและกลาง, การผลิตจํานวนมาก)
  • องค์ประกอบการจัดหา
  • การประกอบ PCB/SMT/DIP


เพื่อรับอ้างอิงครบวงจรของ PCB / PCBA, pls ให้ข้อมูลดังต่อไปนี้:


  • ไฟล์ Gerber พร้อมรายละเอียดของ PCB
  • รายการ BOM (ดีกว่ากับ Excel fomart)
  • รูปภาพของ PCBA (ถ้าคุณได้ทํา PCBA นี้ก่อน)


ข้อมูลบริษัท:
KAZ Circuit เป็นผู้ผลิต PCB มืออาชีพจากประเทศจีนตั้งแต่ปี 2007 นอกจากนี้ยังให้บริการ PCB Assembly ให้กับลูกค้าของเรา ตอนนี้มีพนักงานประมาณ 300 คน รับรองด้วย ISO9001,TS16949 UL RoHSเรามั่นใจที่จะให้คุณผลิตภัณฑ์ที่มีคุณภาพกับราคาโรงงานที่กํากับภายในเวลาจัดส่งที่รวดเร็วที่สุด!

ความสามารถของผู้ผลิต:



ความจุ ขนาดสองด้าน: 12000 ตารางเมตร / เดือน
หลายชั้น: 8000 ตารางเมตร / เดือน
ขั้นต่ําความกว้างเส้น/ช่องว่าง 4/4 มิล (1 มิล = 0.0254 มิล)
ความหนาของแผ่น 0.3 ~ 4.0 มิลลิเมตร
ชั้น 1 ~ 20 ชั้น
วัสดุ FR-4 อลูมิเนียม PI
ความหนาของทองแดง 0.5 ~ 4 oz
วัสดุ Tg Tg140 ~ TG170
ขนาด PCB มากที่สุด 600*1200 มม.
ขนาดหลุม 0.2 มิลลิเมตร (+/- 0.025)
การบํารุงผิว HASL, ENIG, OSP


ความสามารถ SMT

พลังงานพกพา พีซีบี 2 ชั้น SMT PCB ประกอบการ PCB บอร์ด pcba บริการต้นแบบ สีเขียว Soldmask สีขาว Silk Screen SMT PCB ประกอบการ 0




    การประกอบ PCB SMT หมายถึงกระบวนการผลิตแผ่นวงจรพิมพ์ (PCB) โดยใช้เทคโนโลยีการติดตั้งบนพื้นผิวซึ่งส่วนประกอบอิเล็กทรอนิกส์ถูกวางและผสมตรงกับพื้นผิว PCB แทนที่จะใส่ผ่านรู.

ลักษณะสําคัญของการประกอบ PCB SMT ได้แก่



การวางส่วนประกอบ:
องค์ประกอบ SMT เช่น ตัวต่อต้าน, เครื่องประกอบ, วงจรบูรณาการ (ICs) และอุปกรณ์การติดตั้งบนพื้นผิวอื่น ๆ ถูกวางตรงบนพื้นผิว PCB โดยใช้เครื่องสกัดและวางอัตโนมัติ
การวางส่วนประกอบอย่างแม่นยําเป็นสิ่งสําคัญ เพื่อให้แน่ใจว่าการจัดอันดับที่แม่นยํา และการเชื่อมต่อไฟฟ้าที่น่าเชื่อถือ


การฝากผงผสม:
พาสต์ผสมผสมเป็นผสมของอนุภาคเหล็กผสมผสมผสมและไหลที่ถูกวางไว้บนแผ่นทองแดงของ PCB โดยใช้การพิมพ์แบบ stencil หรือกระบวนการอัตโนมัติอื่น ๆ
พาสต์ผสมทําหน้าที่เป็นวัสดุที่ติดและนําไฟฟ้าที่จะสร้างการเชื่อมต่อไฟฟ้าระหว่างองค์ประกอบและ PCB


การผสมผสานแบบกลับ:
หลังจากที่ส่วนประกอบถูกวาง the PCB assembly goes through a reflow soldering process that heats the board in a controlled environment to melt the solder paste and form electrical and mechanical connections between the components and the PCB.
โปรไฟล์การไหลกลับรวมถึงอุณหภูมิ เวลาและบรรยากาศ ถูกปรับปรุงให้ดี เพื่อให้แน่ใจว่า การเชื่อมเชื่อมที่น่าเชื่อถือได้


ตรวจสอบอัตโนมัติ:
หลังกระบวนการการไหลกลับ PCB ภายในกระบวนการตรวจสอบโดยอัตโนมัติ โดยใช้เทคนิคต่าง ๆ เช่น การตรวจสอบทางแสง, การตรวจสอบด้วยรังสีเอ็กซ์, หรือการตรวจสอบทางแสงอัตโนมัติ (AOI)
การตรวจสอบเหล่านี้ช่วยระบุและแก้ไขปัญหาใดๆ เช่น ความบกพร่องในการผสมผสาน, ความผิดตรงของส่วนประกอบหรือส่วนประกอบที่หายไป


การทดสอบและการควบคุมคุณภาพ
การทดสอบครบวงจร รวมถึงการทดสอบฟังก์ชัน, ไฟฟ้า และสิ่งแวดล้อม จะดําเนินการเพื่อให้แน่ใจว่า PCB ชุดตรงกับข้อบังคับและมาตรฐานการทํางานที่ต้องการ
ใช้มาตรการควบคุมคุณภาพ เช่น การควบคุมกระบวนการทางสถิติ และการวิเคราะห์ความผิดพลาด เพื่อรักษามาตรฐานการผลิตที่สูงและความน่าเชื่อถือของสินค้า


ข้อดีของการประกอบ PCB SMT:



ความหนาแน่นส่วนประกอบสูงกว่าส่วนประกอบ SMT เล็กกว่าและสามารถวางใกล้กันได้ ส่งผลให้มีการออกแบบ PCB ที่คอมแพคตและเล็กกว่า



ความน่าเชื่อถือที่ดีขึ้นสายเชื่อมผสม SMT ทนทานต่อการสั่นสะเทือน การกระแทกและการหมุนเวียนทางความร้อนมากกว่าสายเชื่อมผ่านรู


การผลิตอัตโนมัติ:กระบวนการประกอบ SMT สามารถนํามาใช้งานด้วยระบบอัตโนมัติสูง เพิ่มประสิทธิภาพการผลิตและลดแรงงานมือ



ประสิทธิภาพในเรื่องค่าใช้จ่ายการประกอบ SMT สามารถมีประหยัดมากขึ้น โดยเฉพาะสําหรับการผลิตปริมาณสูง เนื่องจากการลดค่าใช้จ่ายของวัสดุและแรงงาน


การประกอบ PCB SMT:



    อิเล็กทรอนิกส์ผู้ใช้:โทรศัพท์ สมาร์ทโฟน แท็บเล็ต คอมพิวเตอร์ และ อุปกรณ์ พกพา อื่น ๆ


อิเล็กทรอนิกส์อุตสาหกรรม:ระบบควบคุม อุปกรณ์อัตโนมัติ และอุปกรณ์อิเล็กทรอนิกส์พลังงาน



อิเล็กทรอนิกส์รถยนต์:หน่วยควบคุมเครื่องยนต์ ระบบข้อมูลบันเทิงและระบบความปลอดภัย



การบินและอวกาศและการป้องกันเครื่องบิน ระบบดาวเทียม และอุปกรณ์ทหาร


อุปกรณ์การแพทย์:อุปกรณ์การวินิจฉัย อุปกรณ์การปลูกและการรักษาสุขภาพแบบพกพา

การประกอบ PCB SMTเป็นเทคโนโลยีพื้นฐานที่ใช้ในการผลิตอุปกรณ์อิเล็กทรอนิกส์ที่คอมแพ็คต์ น่าเชื่อถือ และมีประหยัดในหลายสาขาอุตสาหกรรม



โรงไฟฟ้าพกพาโดยทั่วไปประกอบด้วยส่วนประกอบหลักดังต่อไปนี้



แบตเตอรี่:ให้บริการเก็บพลังงานหลัก โดยทั่วไปประกอบด้วยแบตเตอรี่ลิตியம்ไอออนPCB ต้องการระบบบริหารแบตเตอรี่ (BMS) เพื่อติดตามสถานะของแบตเตอรี่และป้องกันแบตเตอรี่จากการชาร์จ/การปล่อยเกิน.



วงจรอินเวอร์เตอร์:ปรับเปลี่ยนพลังงาน DC ของแบตเตอรี่เป็นพลังงานออก AC เพื่อให้พลังงานกับอุปกรณ์ต่าง ๆ วงจรอินเวอร์เตอร์ต้องการองค์ประกอบ เช่น อินดูเตอร์, คอนเดสเตอร์ และอุปกรณ์ครึ่งประสาทพลังงาน



วงจรการชาร์จ:รับผิดชอบในการชาร์จแบตเตอรี่ภายในและรองรับแหล่งเข้าหลายอย่าง เช่น แรงไฟ AC และแผ่นแสงอาทิตย์การติดตามอุณหภูมิเป็นต้น


เครื่องเชื่อมเข้า/ออก:จําหน่ายพอร์ต USB, จุดออก DC, และตัวเชื่อมอื่น ๆ สําหรับการเชื่อมต่อและชาร์จอุปกรณ์ภายนอก. โมดูลอินเตอร์เฟซต้องการวงจรควบคุมความดันและการป้องกัน.



วงจรควบคุม:จัดการการดําเนินงานทั่วไปของโรงไฟฟ้า รวมถึงการติดตามสถานะของแบตเตอรี่ การควบคุมพลังงานผลิต เครื่องขับจอ เป็นต้น มักนํามาใช้ด้วยไมโครคอนโทรเลอร์



การออกแบบความร้อน:การพิจารณาความร้อนที่เกิดจากส่วนประกอบของเครื่องพลังงานต้องการการวางแผน PCB อย่างละเอียด เพื่อกําหนดเส้นทางความร้อนที่เหมาะสม


PCB เครื่องไฟฟ้าพกพาการออกแบบต้องมีปัจจัยปรับสมดุล เช่น ความจุของแบตเตอรี่, พลังการออกกําลัง, ขนาดและน้ําหนัก. มันต้องมีการประสานทอปโลยีวงจรและการออกแบบการวางแผนที่มีความมั่นคงกับความปลอดภัย








รูปภาพของ PCB นี้ บริการ PCBA บริการผลิตอิเล็กทรอนิกส์หยุดเดียว การประกอบ PCB สําหรับสินค้าเสียง

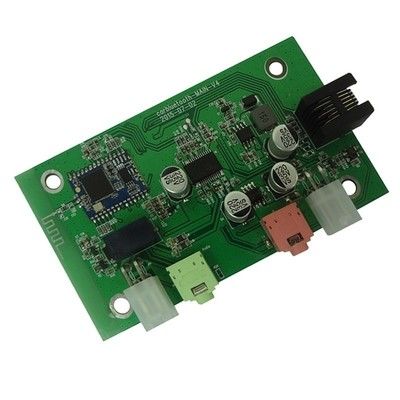

พลังงานพกพา พีซีบี 2 ชั้น SMT PCB ประกอบการ PCB บอร์ด pcba บริการต้นแบบ สีเขียว Soldmask สีขาว Silk Screen SMT PCB ประกอบการ 1

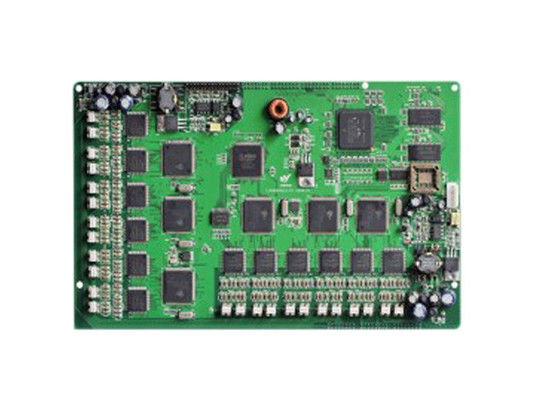

พลังงานพกพา พีซีบี 2 ชั้น SMT PCB ประกอบการ PCB บอร์ด pcba บริการต้นแบบ สีเขียว Soldmask สีขาว Silk Screen SMT PCB ประกอบการ 2

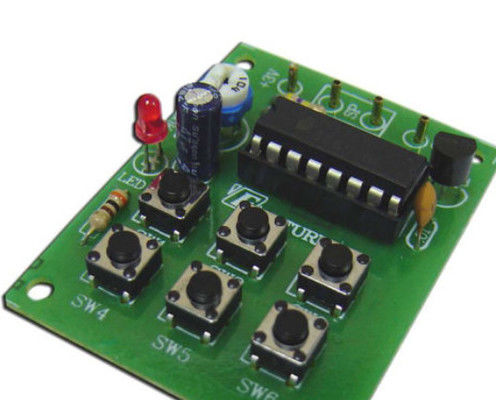

พลังงานพกพา พีซีบี 2 ชั้น SMT PCB ประกอบการ PCB บอร์ด pcba บริการต้นแบบ สีเขียว Soldmask สีขาว Silk Screen SMT PCB ประกอบการ 3

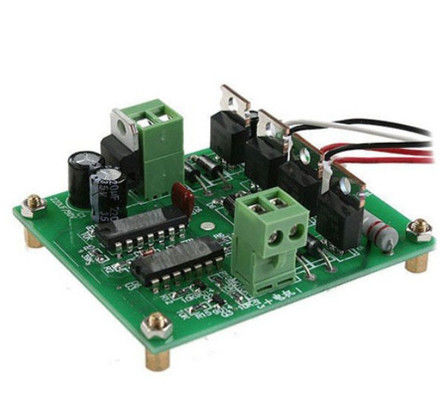

พลังงานพกพา พีซีบี 2 ชั้น SMT PCB ประกอบการ PCB บอร์ด pcba บริการต้นแบบ สีเขียว Soldmask สีขาว Silk Screen SMT PCB ประกอบการ 4
