FR4 1oz ทองแดง ENIG พื้นผิว 0.2 มม. รูเจาะขั้นต่ำแผงวงจรพิมพ์อิเล็กทรอนิกส์

FR4 1oz ทองแดง ENIG พื้นผิว 0.2 มม. รูเจาะขั้นต่ำแผงวงจรพิมพ์อิเล็กทรอนิกส์

ชื่อแบรนด์: KAZ Circuit
เลขรุ่น: พีซีบี-บี-0035
ขั้นต่ำ: 1 พีซี
ราคา: USD/pc
เงื่อนไขการจ่ายเงิน: T/T ตะวันตกสหภาพ Paypal
ความสามารถในการจําหน่าย: 20,000 ตารางเมตร / เดือน
ข้อมูลรายละเอียด
สถานที่กำเนิด:
ประเทศจีน
ได้รับการรับรอง:
ISO9001, TS16949, UL, RoHS
วัสดุ:
FR-4
ชั้น:
2 ชั้น
ความหนาของบอร์ด:
1.0มม
ทองแดง:
1 ออนซ์
พื้นที่:
ENIG
ขนาดของหลุมเจาะ:
0.2มม
รายละเอียดการบรรจุ:
แพคเกจสูญญากาศ
สามารถในการผลิต:
20,000 ตารางเมตร / เดือน
เน้น:

flex pcb prototype

,

วงจรดิ้น flex วงจร

คําอธิบายสินค้า

FR4 1oz ทองแดง ENIG ด้านผิว 0.2 มม.





ข้อมูลรายละเอียด:

  • ชั้น: 2 ชั้น
  • วัสดุ: fr-4
  • ความหนาของทองแดง: 1 oz
  • การรักษาผิว: ทองท่วม ENIG
  • ขั้นต่ําหลุมเจาะ: 0.2 มิลลิเมตร
  • สีหน้ากากขาย: เขียว
  • สีผ้าไหม: ขาว





พีซีบีนี้สําหรับอุปกรณ์ในบ้านฉลาด




เพื่อรับอ้างอิงครบวงจรของ PCB / PCBA, pls ให้ข้อมูลดังต่อไปนี้:



  • ไฟล์ Gerber พร้อมรายละเอียดของ PCB
  • รายการ BOM (ดีกว่ากับ Excel fomart)
  • รูปภาพของ PCBA (ถ้าคุณได้ทํา PCBA นี้ก่อน)







KAZ Circuit สามารถช่วยคุณได้อย่างไร



  • พรอทไทป์ PCB / การผลิตจํานวนมาก
  • ส่วนประกอบที่มาจากรายการ BOM ของคุณ
  • การประกอบ PCB (SMT/DIP..)







บอร์ดวงจรพิมพ์ (PCB)เป็นส่วนประกอบพื้นฐานของอุปกรณ์อิเล็กทรอนิกส์ และเป็นพื้นฐานทางกายภาพที่เชื่อมต่อและสนับสนุนส่วนประกอบอิเล็กทรอนิกส์ต่างๆมันมีบทบาทสําคัญในการทํางานและความน่าเชื่อถือของระบบอิเล็กทรอนิกส์.



ด้านสําคัญของบอร์ดวงจรพิมพ์อิเล็กทรอนิกส์ได้แก่

ชั้นและองค์ประกอบ:
PCBs โดยทั่วไปประกอบด้วยหลายชั้น, โดยที่ทั่วไปที่สุดคือการออกแบบ 2 หรือ 4 ชั้น.
ชั้นเหล่านี้ประกอบด้วยทองแดงที่ใช้เป็นเส้นทางที่นําไฟฟ้า และพื้นฐานที่ไม่นําไฟฟ้า เช่น สายใยแก้ว (FR-4) หรือวัสดุพิเศษอื่น ๆ
ชั้นอื่น ๆ อาจรวมถึงระดับพลังงานและพื้นดินสําหรับการกระจายพลังงานและการลดเสียง


อินเตอร์คอนเนคต์และรอย
ชั้นทองแดงถูกถักเพื่อสร้างร่องรอยที่นําไปใช้เป็นเส้นทางสําหรับสัญญาณไฟฟ้าและพลังงาน
Vias เป็นรูที่เคลือบผ่านที่เชื่อมรอยระหว่างชั้นที่แตกต่างกัน ทําให้สามารถเชื่อมต่อกันได้หลายชั้น
ความกว้างของร่องรอย, ระยะห่าง, และรูปแบบการนําทางถูกออกแบบมาเพื่อปรับปรุงความสมบูรณ์ของสัญญาณ, อุปสรรค, และผลงานไฟฟ้าโดยรวม


ส่วนประกอบอิเล็กทรอนิกส์:
องค์ประกอบอิเล็กทรอนิกส์ เช่น วงจรบูรณาการ แขกขัด แขกประปา และเครื่องเชื่อม
การจัดตั้งและเส้นทางของส่วนประกอบเหล่านี้มีความสําคัญในการรับประกันผลงานที่ดีที่สุด, การเย็น, และการทํางานของระบบโดยรวม



เทคโนโลยีการผลิต PCB:
กระบวนการผลิต PCB ปกติจะรวมถึงขั้นตอน เช่น การผสมผสาน, การเจาะ, การเคลือบทองแดง, การถักและการใช้หน้ากาก solder.
เทคโนโลยีที่ก้าวหน้า เช่น การเจาะเลเซอร์, การเคลือบที่ก้าวหน้า, และการผสมผสานหลายชั้นถูกใช้ในการออกแบบ PCB ที่เชี่ยวชาญ


การประกอบ PCB และการเชื่อม:
ส่วนประกอบอิเล็กทรอนิกส์ถูกวางและผสมผสานกับ PCB ด้วยมือหรืออัตโนมัติ โดยใช้เทคนิคเช่น การผสมผสานผ่านรูหรือผสมผสานบนพื้นผิว
การผสมแบบถอยถอยและการผสมแบบคลื่น เป็นกระบวนการอัตโนมัติทั่วไปสําหรับการเชื่อมส่วนประกอบ


การทดสอบและการควบคุมคุณภาพ
PCB ผ่านกระบวนการทดสอบและตรวจสอบต่าง ๆ เช่น การตรวจสอบทางสายตา, การทดสอบทางไฟฟ้า, และการทดสอบการทํางานเพื่อรับรองความน่าเชื่อถือและผลงานของมัน
มาตรการควบคุมคุณภาพ เช่น การตรวจสอบระหว่างกระบวนการ และวิธีการออกแบบเพื่อการผลิต (DFM) ช่วยรักษามาตรฐานสูงในการผลิต PCB


PCB อิเล็กทรอนิกส์ใช้ในหลายประเภท เช่น อิเล็กทรอนิกส์ผู้บริโภค อุปกรณ์อุตสาหกรรม ระบบรถยนต์ อุปกรณ์การแพทย์ อุปกรณ์อากาศและโทรคมนาคม และอื่นๆความก้าวหน้าต่อเนื่องในเทคโนโลยี PCB, เช่นการพัฒนา PCBs ที่มีความหนาแน่นสูง (HDI) และ PCBs ที่ยืดหยุ่น, ได้ทําให้สามารถสร้างอุปกรณ์อิเล็กทรอนิกส์ที่เล็กกว่า, มีพลังงานมากขึ้นและประหยัดพลังงานมากขึ้น.

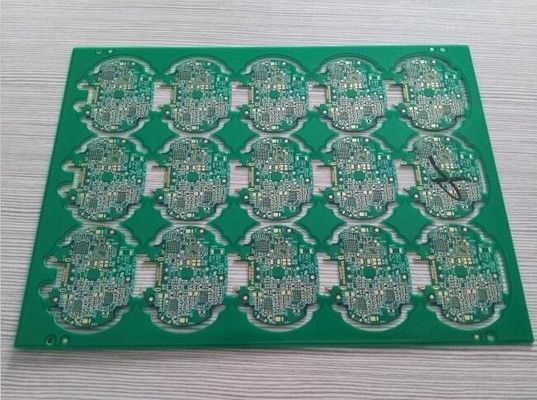

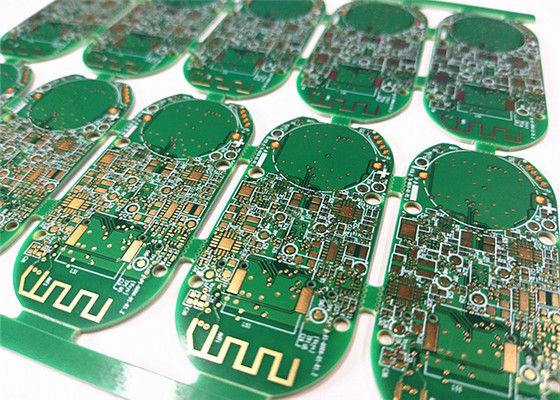

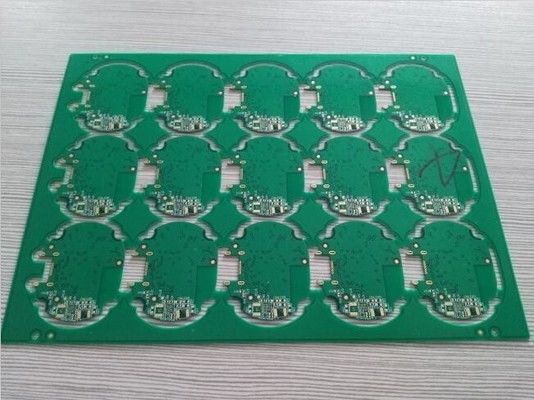

ภาพเพิ่มเติมของ 2 ชั้น FR4 1.0mm 1oz Immersion ทองพิมพ์แผ่นวงจร PCB
