| ชื่อแบรนด์: | KAZD |
| เลขรุ่น: | KAZ-B-003D |
| ขั้นต่ำ: | 1 ชิ้น |
| ราคา: | 0.1-3usd/pc |
| เงื่อนไขการจ่ายเงิน: | T/T ตะวันตกสหภาพ Paypal |
| ความสามารถในการจําหน่าย: | 20000 squaremet / เดือน |

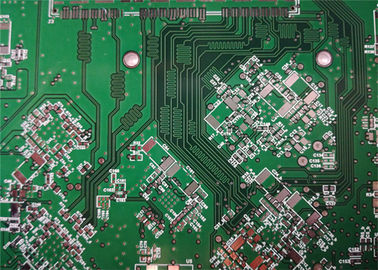

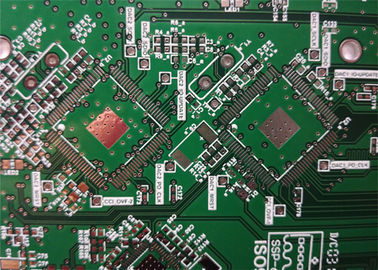

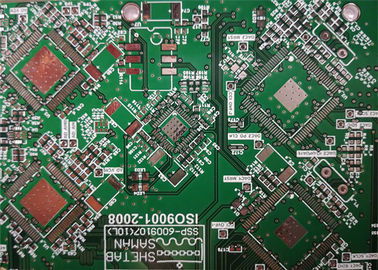

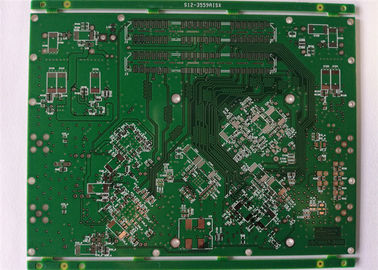

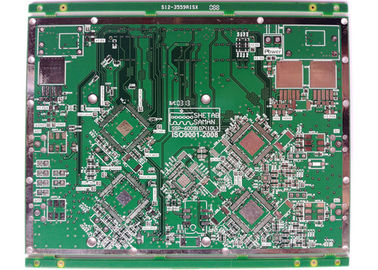

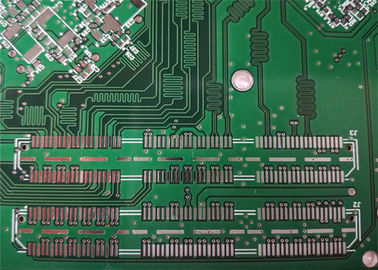

OEM 4 ชั้น บอร์ดวงจรพิมพ์อิเล็กทรอนิกส์ FR4 วัสดุ ENIG 1u' ทองนิ้ว Solder Mask.OEM แบรนด์และ3Mile
ลักษณะของบอร์ดพิมพ์อิเล็กทรอนิกส์
1. บริการ OEM ที่เดียว: ผลิตในเชนเจนของจีน
2ผลิตโดย Gerber File และ Bom LIst นําเสนอโดยลูกค้า
3. SMT, DIP การสนับสนุนเทคโนโลยี
4วัสดุ FR4 ตอบสนองมาตรฐาน 94v0
5. สอดคล้องกับ UL,CE,ROHS
6. เวลานํามาตรฐาน: 4-5 วันสําหรับ 2L; 5-7 สําหรับ 4L. บริการเร่งด่วนมี
รายละเอียด
| วัสดุ | FR4 |
| ความหนาของบอร์ดปลาย | 1.6MM |
| ฟินแลนด์ ความหนาของทองแดง | 1 OZ |
| ชั้น | 4 |
| สีหน้ากากผสม | สีเขียว |
| สีไหม | สีขาว |
| การบํารุงผิว | ENIG |
| ขนาดเสร็จ | ปรับแต่งเอง |
KAZ Circuit สามารถช่วยคุณได้อย่างไร
การผลิต PCB (ต้นแบบ, ขนาดเล็กและกลาง, การผลิตจํานวนมาก)
องค์ประกอบการจัดหา
การประกอบ PCB/SMT/DIP
เพื่อรับอ้างอิงครบวงจรของ PCB / PCBA, pls ให้ข้อมูลดังต่อไปนี้:
ไฟล์ Gerber พร้อมรายละเอียดของ PCB
รายการ BOM (ดีกว่ากับ Excel fomart)
รูปภาพของ PCBA (ถ้าคุณได้ทํา PCBA นี้ก่อน)
ข้อมูลบริษัท:
KAZ Circuit เป็นผู้ผลิต PCB มืออาชีพจากประเทศจีนตั้งแต่ปี 2007 นอกจากนี้ยังให้บริการ PCB Assembly ให้กับลูกค้าของเรา ตอนนี้มีพนักงานประมาณ 300 คน ได้รับการรับรองจาก ISO9001,TS16949, UL, RoHSเรามั่นใจที่จะให้คุณผลิตภัณฑ์ที่มีคุณภาพกับราคาโรงงานที่กํากับภายในเวลาจัดส่งที่รวดเร็วที่สุด!
ความสามารถของผู้ผลิต:
| ความจุ | ขนาดสองด้าน: 12000 ตารางเมตร / เดือน หลายชั้น: 8000 ตารางเมตร / เดือน |
| ขั้นต่ําความกว้างเส้น/ช่องว่าง | 4/4 มิล (1 มิล = 0.0254 มิล) |
| ความหนาของแผ่น | 0.3 ~ 4.0 มิลลิเมตร |
| ชั้น | 1 ~ 20 ชั้น |
| วัสดุ | FR-4 อลูมิเนียม PI |
| ความหนาของทองแดง | 0.5 ~ 4 oz |
| วัสดุ Tg | Tg140 ~ TG170 |
| ขนาด PCB มากที่สุด | 600*1200 มม. |
| ขนาดหลุม | 0.2 มิลลิเมตร (+/- 0.025) |
| การบํารุงผิว | HASL, ENIG, OSP |
บอร์ดวงจรพิมพ์อิเล็กทรอนิกส์ (PCB)กระบวนการผลิต:
การเลือกวัสดุ PCB:
วัสดุพื้นฐานทั่วไปประกอบด้วย FR-4 (เส้นใยแก้ว) โพลีไมมิด และเซรามิก
พิจารณา คุณสมบัติ เช่น เสมอไฟฟ้า, ผลงานทางความร้อน, และความยืดหยุ่น
วัสดุพิเศษที่มีให้สําหรับ PCB ความถี่สูง, พลังงานสูง หรือยืดหยุ่น
ความหนาและจํานวนชั้นของทองแดง:
ความหนาของฟอยล์ทองแดงทั่วไปจะตั้งแต่ 1oz ถึง 4oz (35μm ถึง 140μm)
PCB มีทั้ง 1 ด้าน 2 ด้าน และหลายชั้น
ชั้นทองแดงเพิ่มเติม ปรับปรุงการกระจายพลังงาน การระบายความร้อน และความสมบูรณ์แบบของสัญญาณ
การรักษาผิว:
HASL (Hot Air Solder Leveling) - ราคาถูก แต่พื้นผิวอาจไม่ราบ
ENIG (Electroless Nickel Immersion Gold) ให้ความสามารถในการผสมผสานและความทนทานต่อการกัดกร่อนที่ดี
เงินทองท่วม - ประหยัดประสิทธิภาพสําหรับการผสมแบบไร้鉛
ตัวเลือกเพิ่มเติมประกอบด้วย ENEPIG, OSP และการทองตรง
เทคโนโลยี PCB ที่ทันสมัย
เส้นทางตาบอดและฝังสําหรับการเชื่อมต่อความหนาแน่นสูง
เทคโนโลยีไมโครเวีย สําหรับการปรับความละเอียดและการลดขนาดเล็ก
PCB แบบแข็ง-ยืดหยุ่นสําหรับการใช้งานที่ต้องการความยืดหยุ่น
ความถี่สูงและความเร็วสูงที่มีการควบคุม impedance pc
เทคโนโลยีการผลิต PCB:
กระบวนการถอน (ทั่วไปที่สุด) - การถักทองแดงที่ไม่ต้องการ
กระบวนการเพิ่ม - สร้างร่องรอยทองแดงบนวัสดุพื้นฐาน
กระบวนการครึ่งเพิ่ม - การรวมเทคโนโลยีการลบและการเพิ่ม
การออกแบบสําหรับผู้ผลิต (DFM):
การปฏิบัติตามแนวทางการออกแบบ PCB สําหรับการผลิตที่น่าเชื่อถือ
การพิจารณารวมถึงความกว้าง / ระยะทางตามขนาดและสถานที่ส่วนประกอบ
ความร่วมมือใกล้ชิดระหว่างนักออกแบบและผู้ผลิต เป็นสิ่งจําเป็น
QA และการทดสอบ:
การทดสอบไฟฟ้า (ตัวอย่างเช่น การทดสอบออนไลน์ การทดสอบการทํางาน)
การทดสอบทางกล (ตัวอย่างเช่น การบิด, การกระแทก, การสั่น)
การทดสอบสิ่งแวดล้อม (เช่น อุณหภูมิ ความชื้น วงจรความร้อน)
