| ชื่อแบรนด์: | KAZ |
| เลขรุ่น: | PCB-S-369659 |
| ขั้นต่ำ: | 1 |
| ราคา: | 200 |
| ความสามารถในการจําหน่าย: | 20000 ตร.ม. / เดือน |

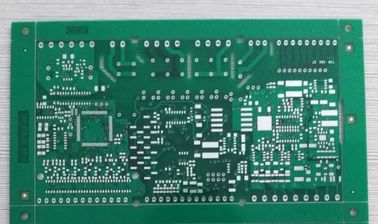

นี่คือ 4 ชั้น FR4 PCB Circuit Board Green Soldmask พร้อม Blind Via
ขนาด PCB: 204 * 176 มม. / 2UP, มาตรฐานคุณภาพ IPC Class 2
การดำเนินการสั่งซื้อ:

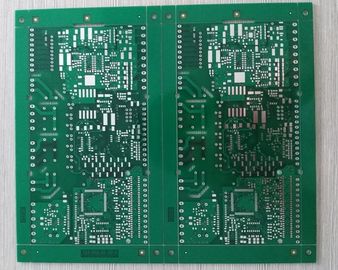

รูปภาพเพิ่มเติมสำหรับแผงวงจร PCB FR4 4 ชั้น Green Soldmask พร้อม Blind Via
เกี่ยวกับเรา
กำลังการผลิต - PCB แข็ง
| สิ่งของ | กำลังการผลิต |
| ประเภทผลิตภัณฑ์ | ด้านเดียวสองด้านและหลายชั้น |
| ขนาดบอร์ดสูงสุด | ด้านเดียวและสองด้าน: 600 * 1500 มม |
| หลายชั้น: 600 * 1,200 มม | |
| เสร็จสิ้นพื้นผิว | HASL, ENIG, OSP, Immersion Silver, Golden Finger ฯลฯ |
| เลเยอร์ | 1 ~ 20 |
| ความหนาของบ่อ | 0.4 ~ 4.0 มม |
| ฐานทองแดง | 18um (1 / 2oz), 35um (1oz), 70um (2oz), 105um (3oz), 150um (4oz), 300um (8oz) |
| วัสดุบอร์ด | FR-4, ฐานอลูมิเนียม, โพลีไมด์, ฐานทองแดง, ฐานเซรามิก |
| ขนาดรูเจาะขั้นต่ำ | 0.1 มม |
| ความกว้างและช่องว่างขั้นต่ำ | 0.075 มม |
| แพลตติ้งโกลด์ | ชุบนิเกิลหนา 2.5 ~ 5um, ทองหนา 0.05 ~ 0.1um |
| การพ่นดีบุก | ดีบุกหนา 2.5 ~ 5um |
| พื้นที่มิลลิ่ง | ลวดและขอบ: 0.15 มม. รูและขอบ: 0.2 มม. ความอดทนของรูปร่าง: +/- 0.1 มม |
| ซ็อกเก็ตลบมุม | มุม: 30 ° / 45 ° / 60 °ความลึก: 1 ~ 3 มม |
| V-Cut | มุม: 30 ° / 45 ° / 60 °ความลึก: 1/3 ของความหนาของบอร์ด, ช่องเล็กสุด: 80 * 80 มม |
| การทดสอบการเปิด - ปิด | พื้นที่ทดสอบสูงสุด: 400 * 1,200 มม |
| จุดทดสอบสูงสุด: 12,000 คะแนน | |
| แรงดันทดสอบสูงสุด: 300V | |
| ความต้านทานฉนวนสูงสุด: 100mΩ | |
| ความอดทนในการควบคุมความต้านทาน | ± 10% |
| ความอดทนในการบัดกรี | 85 ℃ ~ 105 ℃ / 280 ℃ ~ 360 ℃ |
อุปกรณ์การผลิต - PCB แข็ง
การใช้งานผลิตภัณฑ์
การแสดงสินค้า - PCB แข็ง
แสดงสินค้า - FPC
การแสดงสินค้า - ส่วนประกอบ PCB
