| ชื่อแบรนด์: | KAZD |
| เลขรุ่น: | KAZ7D |
| ขั้นต่ำ: | 1 ชิ้น |
| ราคา: | 0.1-3USD |
| เงื่อนไขการจ่ายเงิน: | Western Union, T / T, Paypal |
| ความสามารถในการจําหน่าย: | 20000 squaremet / เดือน |
โป้ PCB FR4 แข็งแรงหลายชั้น 2OZ ~ 8OZ ENIG 2U'
1ลักษณะ
1. บริการ OEM ที่เดียว: ผลิตในเชนเจนของจีน
2ผลิตโดย Gerber File และ Bom LIst นําเสนอโดยลูกค้า
3. SMT, DIP การสนับสนุนเทคโนโลยี
4วัสดุ FR4 ตอบสนองมาตรฐาน 94v0
5. สอดคล้องกับ UL,CE,ROHS
6. เวลานํามาตรฐาน: 4-5 วันสําหรับ 2L; 5-7 สําหรับ 4L. บริการเร่งด่วนมี
2รายละเอียดรายละเอียด
| วัสดุ | FR4 KB |
| ความหนาของทองแดงเสร็จ | 1 ออนซ์ |
| ความหนาของกระดาษเสร็จ | 0.8-1.6 มิลลิเมตร |
| หลุมมิน | 0.15 มิลลิเมตร |
| สีไหม | สีขาว |
| หน้ากากผสม | สีเขียว |
| การบํารุงผิว | ENIG 2U" |
| ชั้น | 6 ลิตร |
"บอร์ด PCB FR4 แข็งแรง 2OZ ~ 8OZ ENIG 2U" หมายถึงชนิดของบอร์ดวงจรพิมพ์ (PCB) ที่มีความหมายหลายประการ
หลายชั้น: นี่แสดงว่า PCB มีหลายชั้นของวัสดุที่นําไฟแยกกันด้วยชั้นแยกกัน PCB หลายชั้นทําให้การออกแบบวงจรที่ซับซ้อนมีความสมบูรณ์แบบของสัญญาณที่ดีขึ้นขนาดลด, และการทํางานเพิ่มขึ้น
ทองแดงหนัก: "ทองแดงหนัก" หมายถึงน้ําหนักทองแดงหรือความหนาของรอยทองแดงบน PCBคําว่า "ทองแดงหนัก" ใช้เมื่อน้ําหนักทองแดงสูงกว่าน้ําหนักมาตรฐานที่ใช้ใน PCBs แบ่งปันPCB ทองแดงหนักถูกออกแบบมาเพื่อบรรทุกกระแสไฟฟ้าที่สูงขึ้นและทนอุณหภูมิที่สูงขึ้น น้ําหนักทองแดงสามารถระยะยาวจาก 2 ออนซ์ (2OZ) ถึง 8 ออนซ์ (8OZ) หรือสูงขึ้น
ENIG: ENIG ตัวอักษรของ Electroless Nickel Immersion Gold ซึ่งเป็นชนิดของผิวที่ใช้ใน PCB. กระบวนการ ENIG ประกอบด้วยการฝากชั้นบางของนิเคิลบนผิวทองแดงที่เปิดเผยตามมาด้วยแผ่นทองคําENIG ให้ความสามารถในการผสมผสานที่ดีที่สุด ความทนทานต่อการกัดกร่อน และความราบของพื้นผิว
2U': "2U" หมายถึงความหนาของชั้นทองคําในพื้นผิว ENIG และแสดงออกมาในไมโครเมตร (μm)ความหนา 2U' ค่อนข้างเป็นมาตรฐานและให้ความคุ้มกันที่ดีและ soldability สําหรับ PCB.
FR4 ที่แข็งแกร่ง: "แข็งแกร่ง" แสดงว่า PCB ไม่ยืดหยุ่น, ให้โครงสร้างที่แข็งแกร่งและแข็งแรง. FR4 เป็นวัสดุพื้นฐาน PCB ที่ใช้กันทั่วไปที่ทําจากแผ่นเยื่อ epoxy ที่เสริมกระจกมันมีคุณสมบัติการกันไฟฟ้าที่ดีความแข็งแรงทางกล และความทนต่อไฟ
สรุปแล้ว "บอร์ด PCB FR4 ที่แข็งแรง 2OZ ~ 8OZ ENIG 2U" หมายถึง PCB ที่แข็งแรงที่มีหลายชั้น มีร่องรอยทองแดงหนักตั้งแต่ 2 ถึง 8 ออนซ์ปลายผิว ENIG ขนาดหนา 2μm ทอง, และวัสดุพื้นฐาน FR4. PCB ประเภทนี้เหมาะสําหรับการใช้งานที่ต้องการความสามารถในการบรรทุกกระแสไฟฟ้าสูง, การจัดการทางความร้อน, และความทนทาน.ใช้กันทั่วไปในอุปกรณ์อิเล็กทรอนิกส์พลังงาน, การใช้งานรถยนต์, อุปกรณ์อุตสาหกรรม, และสภาพแวดล้อมที่ต้องการอื่น ๆ.

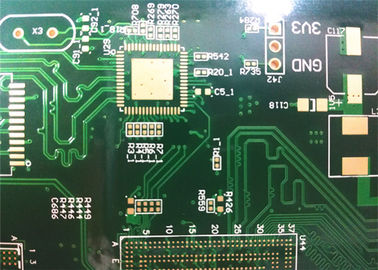

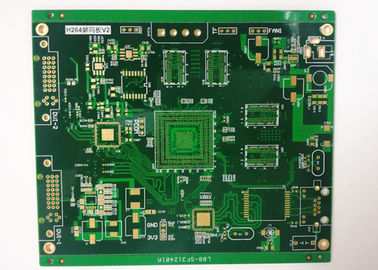

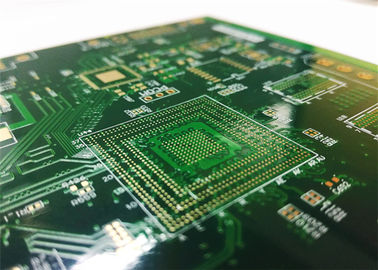

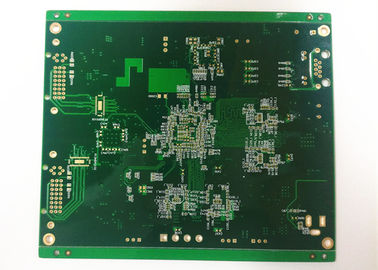

3ภาพสําหรับแผ่น PCB FR4 ที่แข็งแรง
