เวลานําเร็ว SMT PCBA ผู้ผลิต การประกอบแผ่นวงจรพิมพ์อิเล็กทรอนิกส์

เวลานําเร็ว SMT PCBA ผู้ผลิต การประกอบแผ่นวงจรพิมพ์อิเล็กทรอนิกส์

ชื่อแบรนด์: KAZ-PCBA
เลขรุ่น: KAZD
ขั้นต่ำ: ชุดที่ 5
ราคา: 10-100USD/SET
เงื่อนไขการจ่ายเงิน: T/T ตะวันตกสหภาพ Paypal
ความสามารถในการจําหน่าย: T/T ตะวันตกสหภาพ Paypal
ข้อมูลรายละเอียด
สถานที่กำเนิด:
จีน
ได้รับการรับรอง:
ISO9001 | UL ( E337072 ) | TS16949 ( 0259279 ) | RoHS
ชื่อผลิต:
พีซีบี
ชื่อแบรนด์:
KAZ
ต้นแบบ:
พีซีบี
ส่วนประกอบ:
มีคุณสมบัติ
กรมทรัพย์สินทางปัญญา:
หนุน
ประเภท:
PCBA ต้นแบบ
รายละเอียดการบรรจุ:
แพคเกจสูญญากาศ
สามารถในการผลิต:
T/T ตะวันตกสหภาพ Paypal
เน้น:

ประกอบ pcb อิเล็กทรอนิกส์ประกอบบอร์ด pcb

,

pcb board assembly

คําอธิบายสินค้า

การประกอบแผ่นวงจรพิมพ์อิเล็กทรอนิกส์



1ลักษณะ

1. บริการ OEM ที่เดียว: ผลิตในเชนเจนของจีน
2ผลิตโดย Gerber File และ Bom LIst นําเสนอโดยลูกค้า
3. SMT, DIP การสนับสนุนเทคโนโลยี
4วัสดุ FR4 ตอบสนองมาตรฐาน 94v0
5. สอดคล้องกับ UL,CE,ROHS
6เวลานํามาตรฐาน: 4-5 วันสําหรับ 2L; 5-7 วันสําหรับ 4L. บริการเร่งด่วนมีอยู่



การประกอบแผ่นวงจรพิมพ์อิเล็กทรอนิกส์คืออะไร





การประกอบแผ่นวงจรพิมพ์อิเล็กทรอนิกส์ (PCBA) หมายถึงกระบวนการประกอบองค์ประกอบอิเล็กทรอนิกส์บนแผ่นวงจรพิมพ์ (PCB)มันเกี่ยวข้องกับการวางและผสมผสานส่วนประกอบอิเล็กทรอนิกส์ต่างๆ, เช่น แผ่นต่อต้าน, แผ่นจําหน่าย, วงจรบูรณาการ, เครื่องเชื่อม, และอุปกรณ์ที่ทํางานและไม่ทํางานอื่น ๆ บน PCB เพื่อสร้างวงจรอิเล็กทรอนิกส์ที่ทํางาน

กระบวนการ PCBA ประกอบด้วยขั้นตอนต่อไปนี้:

การจัดซื้อส่วนประกอบ: ส่วนประกอบอิเล็กทรอนิกส์ที่จําเป็นจะถูกจัดหาและจัดซื้อจากผู้จําหน่ายนี้เกี่ยวข้องกับการเลือกส่วนประกอบที่ตอบสนองความเฉพาะเจาะจงและความต้องการของการออกแบบวงจร.

SMT (Surface Mount Technology) Assembly: ส่วนประกอบที่ติดตั้งบนพื้นผิว ซึ่งมีร่องรอยเล็ก และถูกออกแบบให้ติดตั้งตรงกับ PCBถูกวางบน PCB โดยใช้เครื่องรับและวางที่อัตโนมัติส่วนประกอบถูกวางไว้บนพัดลวดอย่างแม่นยํา และพัดลวดใส่บนพัดลวด

การผสมผสานแบบ reflow: PCB กับส่วนประกอบที่ติดอยู่บนพื้นผิวและผสมผสมผสานถูกนําผ่านเตาอบ reflowทําให้ผสมผสมผสมผสมหลอมและสร้างการเชื่อมต่อทางไฟฟ้าและกลไกที่ปลอดภัยระหว่างส่วนประกอบและ PCB.

การประกอบรูผ่าน: ส่วนประกอบรูผ่าน, ซึ่งมีสายไฟที่ผ่าน PCB, ถูกใส่ด้วยมือหรืออัตโนมัติในรูที่เจาะไว้ก่อนบน PCB.สายต่อแล้วถูกผสมผสานกับ PCB บนด้านตรงข้าม.

การตรวจสอบและการทดสอบ: PCBA ที่ประกอบกันได้รับการตรวจสอบทางสายตาและการทดสอบอัตโนมัติเพื่อให้แน่ใจว่าการวางและผสมชุดที่ถูกต้องรวมถึงการไม่มีความบกพร่องหรือความผิดพลาดการทดสอบอาจรวมการทดสอบการทํางาน การทดสอบไฟฟ้า และกระบวนการตรวจสอบอื่น ๆ เพื่อรับรองผลงานและการทํางานของวงจรประกอบ

การทําความสะอาด: หลังจากการตรวจสอบและทดสอบ PCBA สามารถผ่านกระบวนการทําความสะอาดเพื่อกําจัดซากหรือสารปนเปื้อนที่เหลือจากกระบวนการผสมนี้สําคัญในการรับประกันการทํางานที่เหมาะสมและความน่าเชื่อถือในระยะยาวของ PCB.

การประกอบและบรรจุสุดท้าย: เมื่อ PCBA ผ่านการตรวจสอบและการทดสอบแล้ว มันอาจได้รับการประกอบสุดท้าย ซึ่งรวมถึงการเพิ่มส่วนประกอบเพิ่มเติม, เครื่องเชื่อม, สายหรืออุปกรณ์ประกอบเพื่อเติมสินค้า. PCBA ที่ประกอบกันแล้วถูกบรรจุและเตรียมพร้อมสําหรับการจัดส่งหรือการบูรณาการต่อในระบบอิเล็กทรอนิกส์ขนาดใหญ่

กระบวนการ PCBA ต้องการอุปกรณ์เฉพาะเจาะจง ช่างเทคนิคที่มีทักษะ และการปฏิบัติตามมาตรฐานของอุตสาหกรรมและมาตรการควบคุมคุณภาพ,เมื่อการบูรณาการและการทํางานอย่างถูกต้องขององค์ประกอบอิเล็กทรอนิกส์บน PCB เป็นสิ่งสําคัญสําหรับผลงานและความน่าเชื่อถือของผลิตภัณฑ์สุดท้าย



2รายละเอียดรายละเอียด



วัสดุ FR4
ความหนาของบอร์ดปลาย 1.6MM
ฟินแลนด์ ความหนาของทองแดง 1OZ
ชั้น 4L
สีหน้ากากผสม สีเขียว
สีไหม สีขาว
การบํารุงผิว ไม่มีหมึก
ขนาดเสร็จ ปรับแต่ง





3ภาพ

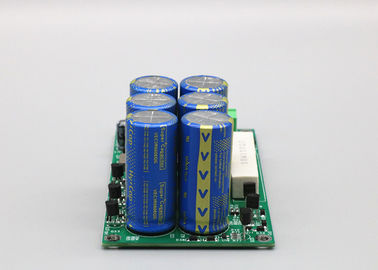

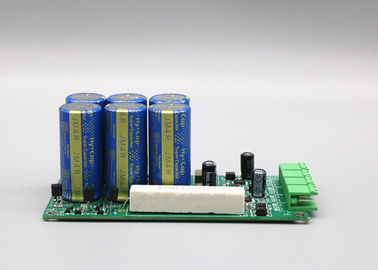

เวลานําเร็ว SMT PCBA ผู้ผลิต การประกอบแผ่นวงจรพิมพ์อิเล็กทรอนิกส์ 0เวลานําเร็ว SMT PCBA ผู้ผลิต การประกอบแผ่นวงจรพิมพ์อิเล็กทรอนิกส์ 1เวลานําเร็ว SMT PCBA ผู้ผลิต การประกอบแผ่นวงจรพิมพ์อิเล็กทรอนิกส์ 2
