| ชื่อแบรนด์: | Null |
| เลขรุ่น: | KAZ |
| ขั้นต่ำ: | 1pcs |
| ราคา: | 0.1-5 USD |
| เงื่อนไขการจ่ายเงิน: | T / T, wester N Union, Paypal |
| ความสามารถในการจําหน่าย: | 20000 เมตร |
ชุดแผงวงจรพิมพ์ HDI 6 ชั้นปราศจากสารตะกั่ว 1.6 มม. 1OZ
1. ข้อมูลจำเพาะโดยละเอียด
| วัสดุ | FR4 |
| ความหนาของบอร์ด | 1.6mm |
| การรักษาพื้นผิว | ไร้สารตะกั่ว |
| ความหนาของทองแดง | 1/1/1/1/1/1OZ |
| หน้ากากประสาน | เขียว |
| ซิลค์สกรีน | สีขาว |
| รูเจาะเลเซอร์ขั้นต่ำ | 4 ล้าน |
| แผงหน้าปัด | วีคัท |
บทนำ:
การประกอบแผงวงจรพิมพ์ เพื่อเสียบ SMT (Surface Mounted Technoofy) และ DIP ในแผงวงจรพิมพ์หรือที่เรียกว่า PCBA
การผลิต:
ทั้ง SMT และ DIP เป็นวิธีการรวมส่วนประกอบในบอร์ด PCBข้อแตกต่างที่สำคัญคือSMT ไม่จำเป็นต้องเจาะรูบน PCB ในขณะที่ DIP จำเป็นต้องเสียบพินของส่วนประกอบลงในรูเจาะ
เอสเอ็มที:
ส่วนใหญ่ใช้แปะเพื่อแพ็คเครื่องเพื่อแนบส่วนประกอบไมโครบางบอร์ด PCBกระบวนการผลิตมีดังนี้: การวางตำแหน่งบอร์ด PCB, การพิมพ์การวางแบบบัดกรี, การวางและแพ็ค, กลับไปที่เตาบัดกรี, ในที่สุดก็ตรวจสอบ

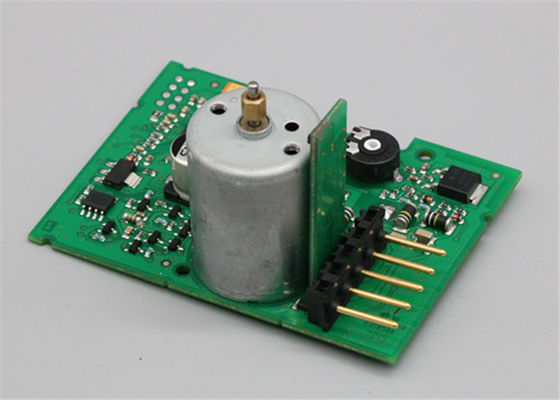

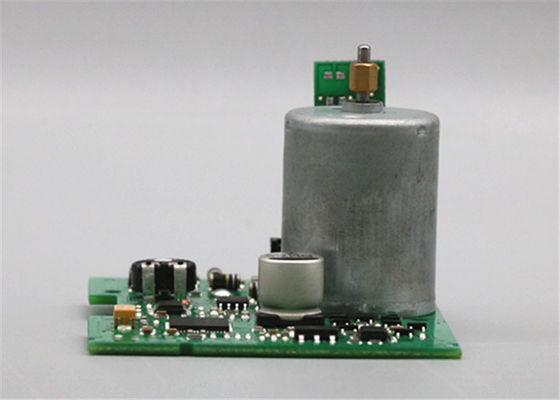

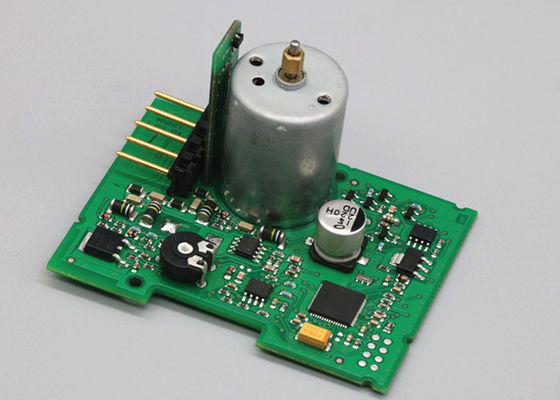

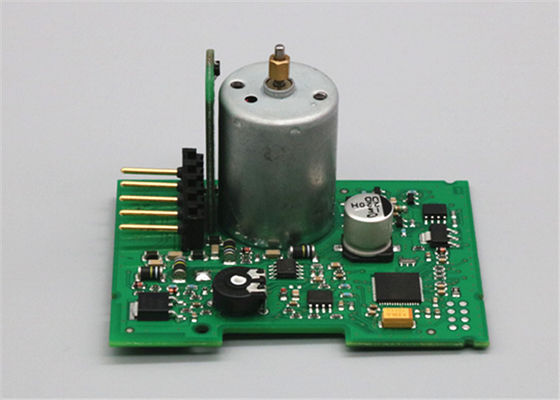

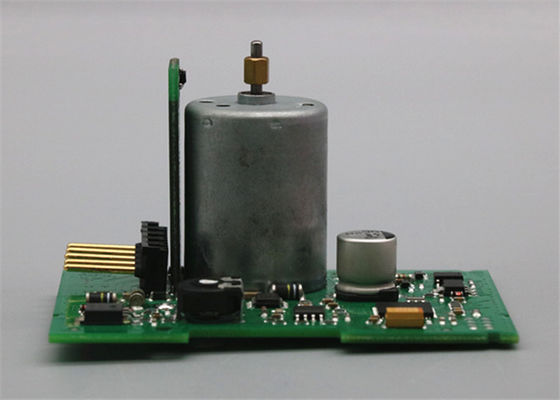

2. รูปภาพ
คำถามที่พบบ่อย
ถาม: ไฟล์ใดที่คุณใช้ในการผลิต PCB
ตอบ: Gerber หรือ Eagle, รายการ BOM, ตำแหน่ง PNP และส่วนประกอบ
ถาม: เป็นไปได้ไหมที่คุณสามารถเสนอตัวอย่าง?
ตอบ: ได้ เราสามารถกำหนดตัวอย่างให้คุณทดสอบก่อนการผลิตจำนวนมากได้
ถาม: ฉันจะได้รับใบเสนอราคาหลังจากส่ง Gerber, BOM และขั้นตอนการทดสอบเมื่อใด
A: ภายใน 6 ชั่วโมงสำหรับใบเสนอราคา PCB และประมาณ 24-48 ชั่วโมงสำหรับใบเสนอราคา PCBA
ถาม: ฉันจะทราบขั้นตอนการผลิต PCB ของฉันได้อย่างไร
A: 5-7 วันสำหรับการผลิต PCB และการจัดซื้อส่วนประกอบ และ 14 วันสำหรับการประกอบและทดสอบ PCB
ถาม: ฉันจะแน่ใจได้อย่างไรว่าคุณภาพของ PCB ของฉัน
ตอบ: เรามั่นใจว่าผลิตภัณฑ์ PCB แต่ละชิ้นทำงานได้ดีก่อนจัดส่งเราจะทดสอบทั้งหมดตามขั้นตอนการทดสอบของคุณ
