| ชื่อแบรนด์: | Null |
| เลขรุ่น: | KAZ |
| ขั้นต่ำ: | 1pcs |
| ราคา: | 0.1-5 USD |
| เงื่อนไขการจ่ายเงิน: | T / T, wester N Union, Paypal |
| ความสามารถในการจําหน่าย: | 20000 เมตร |
4L HDI ฟเล็กซ์และแข็งนิ้วทองบอร์ดวงจรพิมพ์
1รายละเอียด
| วัสดุ | Shengyi FR4 |
| ความหนาของแผ่น | 1 มม. |
| การบํารุงผิว | ทองท่วม |
| ความหนาของทองแดง | 1/1/1/1OZ |
| ผ้าปูทอง | สีขาว สีดํา |
| สีไหม | ดํา; ขาว |
| หลุมเจาะเลเซอร์มิน | 4 มิลล์ |
| แผนก | V-Cut |
อัธยาศัย "4L HDI Flex 1OZ FR4 Rigid Gold Finger Printed Circuit Boards" หมายถึงชนิดของแผ่นวงจรพิมพ์ที่มีลักษณะบางอย่าง
4L: นี่หมายถึง "4-layer" แสดงว่า PCB มีสี่ชั้นของวัสดุที่นําไฟแยกกันด้วยชั้นแยกกัน แต่ละชั้นสามารถมีรอยวงจรและองค์ประกอบ
HDI: HDI ตัวสํารองของ "High-Density Interconnect" มันหมายถึงเทคนิคการออกแบบที่ใช้ในการเพิ่มความหนาแน่นของวงจรและลดขนาดของ PCB เทคโนโลยี HDI ทําให้มีรอยละเอียดมากขึ้นช่องทางขนาดเล็กและการวางส่วนประกอบที่แน่นกว่า
Flex: "Flex" หมายถึงส่วนยืดหยุ่นของ PCB. PCB ที่ยืดหยุ่น หรือเรียกว่าวงจรยืดหยุ่นผลิตจากวัสดุพื้นฐานที่ยืดหยุ่นที่ทําให้แผ่นบิดหรือสอดคล้องกับรูปร่างเฉพาะเจาะจงPCB ที่ยืดหยุ่นมักจะใช้ในแอพพลิเคชั่นที่ข้อจํากัดพื้นที่หรือน้ําหนักเป็นปัญหา
1OZ: นี่หมายถึงน้ําหนักทองแดงหรือความหนาของแผ่นทองแดงที่ใช้บน PCB. "1OZ" ยืนยัน 1 ออนซ์ ซึ่งเป็นการวัดน้ําหนักทองแดงทั่วไป.มันแสดงให้เห็นว่าทุกสกว.ฟุตของชั้นทองแดงมีน้ําหนักประมาณ 1 ออนซ์.
FR4: FR4 เป็นวัสดุพื้นฐาน PCB ที่ใช้กันอย่างแพร่หลาย มันหมายถึง Flame Retardant 4 และเป็นวัสดุแผ่น epoxy ที่เสริมกระจก FR4 เป็นที่รู้จักสําหรับคุณสมบัติการกันไฟฟ้าที่ดีความแข็งแรงทางกลและความทนทานต่อไฟ
แข็ง: "แข็ง" แสดงว่าส่วนหนึ่งของ PCB ไม่ยืดหยุ่น ในกรณีนี้มันหมายถึงส่วนแข็งของบอร์ดที่ใช้โดยทั่วไปในการติดตั้งส่วนประกอบและให้การสนับสนุนโครงสร้าง.
ทองนิ้ว: "นิ้วทอง" หมายถึงชนิดเฉพาะของผิวบนแผ่นทองแดงที่เปิดเผยหรือนิ้วของ PCB ทองคําถูกใช้เพราะมันมีความสามารถในการนําไฟที่ดี, ความทนทานต่อการกัดกร่อน,และความทนทาน.นิ้วทองมักจะพบใน PCB ที่เชื่อมต่อกับเครื่องเชื่อมหรือซ็อต
โดยรวมแล้ว 4L HDI Flex 1OZ FR4 Rigid Gold Finger PCB ผสมผสานข้อดีของการออกแบบ PCB 4 ชั้น ความหนาแน่นสูงช่องแน่นสําหรับการติดตั้งส่วนประกอบ, และนิ้วทองสําหรับการเชื่อมต่อและความทนทานที่ดีขึ้น PCB แบบนี้ถูกใช้ทั่วไปในแอพลิเคชั่นที่ต้องการทั้งส่วนยืดหยุ่นและแข็ง เช่นอุปกรณ์การแพทย์บางรายการระบบอากาศและอุปกรณ์อิเล็กทรอนิกส์พกพา

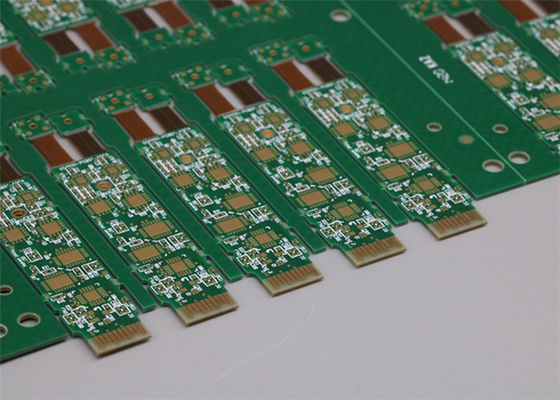

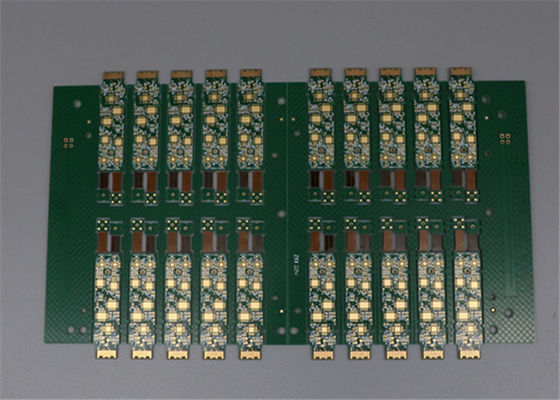

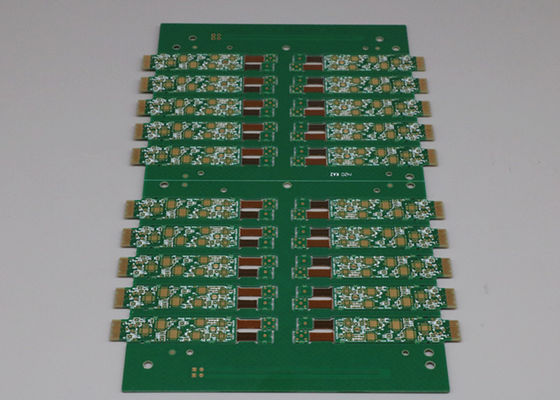

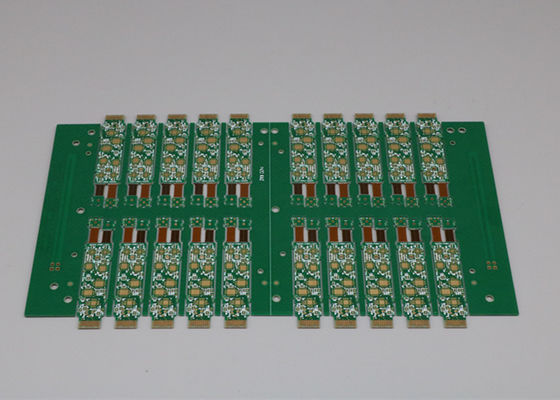

2ภาพ
FAQ
Q: คุณใช้ไฟล์อะไรในการผลิต PCB?
A: Gerber หรือ Eagle, รายการ BOM, PNP และตําแหน่งส่วนประกอบ
Q: คุณสามารถนําเสนอตัวอย่างได้หรือไม่?
A: ใช่, เราสามารถสั่งคุณตัวอย่างเพื่อทดสอบก่อนการผลิตจํานวนมาก
Q: เมื่อฉันจะได้รับการอ้างอิงหลังจากส่ง Gerber, BOM และวิธีการทดสอบ?
A: ภายใน 6 ชั่วโมงสําหรับอัตราส่วน PCB และประมาณ 24-48 ชั่วโมงสําหรับอัตราส่วน PCBA
Q: ผมสามารถรู้กระบวนการผลิต PCB ของผมได้อย่างไร?
A: 5-7 วันสําหรับการผลิต PCB และการซื้อส่วนประกอบ และ 14 วันสําหรับการประกอบ PCB และการทดสอบ
Q: ผมสามารถตรวจสอบคุณภาพของ PCB ได้อย่างไร?
ตอบ: เราทําให้แน่ใจว่าแต่ละชิ้นของผลิตภัณฑ์ PCB ทํางานได้ดี ก่อนการจัดส่ง เราจะทดสอบพวกเขาทั้งหมดตามขั้นตอนการทดสอบของคุณ
