บอร์ด PCB หลายชั้น
Created with Pixso.

แผงวงจรพิมพ์ต้นแบบ BGA ENIG ความหนา 1.6 มม. สีเขียว/สีขาว/หน้ากากประสานสีแดง พื้นผิว HASL/ENIG

แผงวงจรพิมพ์ต้นแบบ BGA ENIG ความหนา 1.6 มม. สีเขียว/สีขาว/หน้ากากประสานสีแดง พื้นผิว HASL/ENIG

ชื่อแบรนด์: KAZpcb
เลขรุ่น: PCB-R-228
ขั้นต่ำ: 1
ราคา: 0.1-3usd/pc
เงื่อนไขการจ่ายเงิน: Paypal /, T / T, Western Union
ความสามารถในการจําหน่าย: 10,000-20000square เมตรต่อเดือน
ข้อมูลรายละเอียด
สถานที่กำเนิด:
เซินเจิ้นประเทศจีน
ได้รับการรับรอง:
IATF16949-2016 | ISO9001 2015 | UL 337072 | ROHS
วัสดุ:
บอร์ด PCB หลายชั้น
ความหนาของบอร์ด:
1.6มม
หน้ากากประสาน:
สีดำ
ซิลค์สกรีน:
สีขาว
กระบวนการพิเศษ:
บช.น
การรักษาพื้นผิว:
ENIG
รายละเอียดการบรรจุ:
บรรจุสูญญากาศ
สามารถในการผลิต:
10,000-20000square เมตรต่อเดือน
เน้น:

ENIG Prototype Printed Circuit Board

,

BGA Prototype Printed Circuit Board

,

1.6MM Prototype Pcb Assembly

คําอธิบายสินค้า

1.บทนำของGreen Soldermask FR4 Multilayer PCB Board พร้อมพื้นผิว ENIG / HASL

หมวดหมู่ พีซีบี
ความสามารถในการเสียบปลั๊ก Vias 0.2-0.8มม
ช่วงวงจรสูงสุด 1 – 2 ด้าน 600 x 1000 มม. หลายชั้น 600 x 600 มม.
ความหนาของทองแดงสูงสุด 12 ออนซ์
นาที ความกว้างของเส้นช่องว่าง 3.54 ลบ
การทดสอบกระดานเปล่า โพรบบิน
ความสามารถในการเสียบปลั๊ก Vias 0.2-0.8มม
หน้ากากประสาน สีฟ้า, สีขาว, สีแดง, สีเขียว



2. แนะนำสั้น ๆ เกี่ยวกับเซินเจิ้น KAZ Circuit Co,จำกัด

แนะนำสั้น ๆ

ในผู้ผลิต PCB และ PCBA แบบกำหนดเองKAZ Circuit Co., Ltd ผลิตแผงวงจรพิมพ์แบบด้านเดียว สองด้าน หลายชั้นและแผงวงจรพื้นผิวโลหะที่มีความแม่นยำสูง

เราผลิต pcb produsts ขึ้นอยู่กับสิ่งที่คุณต้องการและไฟล์ gerber ที่คุณนำเสนอ



สิ่งที่เราสามารถทำได้เพื่อคุณ

1. บริการที่เรานำเสนอ:

ชั้น

เวลานำ

(บริการเร่งด่วน)

เวลานำ

(ตัวอย่าง)

2 ลิตร 24 ชม 3-4 วัน
4 ลิตร 36 ชม 5-7 วัน
6 ลิตร 72 ชม 8-10 วัน



หมายเหตุ

รูเจาะเล็กสุด 0.2 มม

รูเลเซอร์ต่ำสุด: 0.1 มม

ความกว้าง/ช่องว่างขั้นต่ำของแทร็ก: 4/4mil



แอปพลิเคชัน

การควบคุมอุตสาหกรรม, การสื่อสาร, ความปลอดภัย, ไฟ LED, ดิจิตอล, ผลิตภัณฑ์อัจฉริยะ ect



โครงการ

เอชดีไอกระดาน,นิ้วทอง,ความถี่สูงกระดาน,ตาบอด/ฝังบอร์ดหลายชั้น SMT / DIP ect



1. ลูกค้าที่เราสร้างความสัมพันธ์ทางธุรกิจด้วย:

แผงวงจรพิมพ์ต้นแบบ BGA ENIG ความหนา 1.6 มม. สีเขียว/สีขาว/หน้ากากประสานสีแดง พื้นผิว HASL/ENIG 0

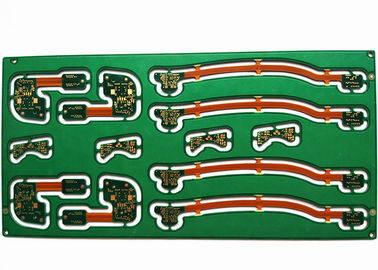

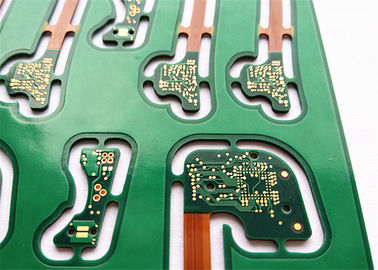

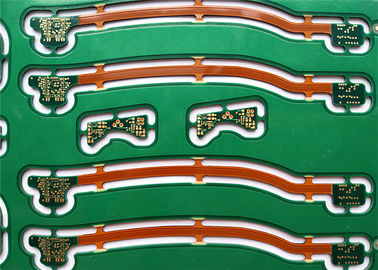

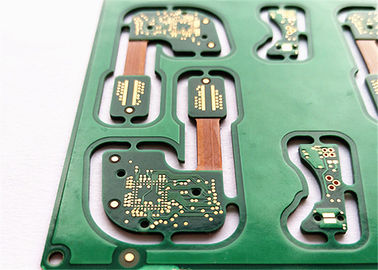

3. รูปภาพเพิ่มเติมของ Black Soldermask FR4 Multilayer PCB Board พร้อม ENIG / HASL Surface Treatment

แผงวงจรพิมพ์ต้นแบบ BGA ENIG ความหนา 1.6 มม. สีเขียว/สีขาว/หน้ากากประสานสีแดง พื้นผิว HASL/ENIG 1  แผงวงจรพิมพ์ต้นแบบ BGA ENIG ความหนา 1.6 มม. สีเขียว/สีขาว/หน้ากากประสานสีแดง พื้นผิว HASL/ENIG 2  แผงวงจรพิมพ์ต้นแบบ BGA ENIG ความหนา 1.6 มม. สีเขียว/สีขาว/หน้ากากประสานสีแดง พื้นผิว HASL/ENIG 3  แผงวงจรพิมพ์ต้นแบบ BGA ENIG ความหนา 1.6 มม. สีเขียว/สีขาว/หน้ากากประสานสีแดง พื้นผิว HASL/ENIG 4



กรุณาติดต่อฉันหากคุณสนใจในผลิตภัณฑ์ PCB ของเรา
