SMT PCB Assembly Manufacturer สําหรับต้นแบบและการผลิตจํานวนมาก PCB Assembly Service SMT PCB Assembly

SMT PCB Assembly Manufacturer สําหรับต้นแบบและการผลิตจํานวนมาก PCB Assembly Service SMT PCB Assembly

ชื่อแบรนด์: KAZ
เลขรุ่น: คาซ-บี-เอส0886
ขั้นต่ำ: 1 ชุด
ราคา: 10+ USD/set
เงื่อนไขการจ่ายเงิน: T/T, Paypal
ความสามารถในการจําหน่าย: 20000 ตารางเมตร/เดือน
ข้อมูลรายละเอียด
สถานที่กำเนิด:
จีน
ได้รับการรับรอง:
ISO9001 | UL ( E337072 ) | TS16949 ( 0259279 ) | RoHS
ชื่อผลิต:
พีซีบี
นาที. ขนาดรู:
0.1มม
ชื่อแบรนด์:
OEM
ส่วนประกอบ:
มีคุณสมบัติ
กรมทรัพย์สินทางปัญญา:
หนุน
ประเภท:
ประกอบ SMT PCB
รายละเอียดการบรรจุ:
แพ็คเกจสูญญากาศ
สามารถในการผลิต:
20000 ตารางเมตร/เดือน
เน้น:

ต้นแบบและการประกอบ PCB PCB

,

การผลิตมวล SMT PCB Assembly 0.1mm Hole

,

ชั้น 2 SMT PCB Assembly

คําอธิบายสินค้า

SMT PCB Assembly Manufacturer สําหรับต้นแบบและการผลิตจํานวนมาก บริการประกอบ PCB





ลักษณะ

  1. บริการ OEM ที่เดียว: ผลิตในเชนเจนของจีน
  2. ผลิตโดย Gerber File และ Bom LIst นําเสนอโดยลูกค้า
  3. การสนับสนุนเทคโนโลยี SMT, DIP
  4. วัสดุ FR4 ตอบสนองมาตรฐาน 94v0
  5. สอดคล้องกับ UL,CE,ROHS
  6. เวลานํามาตรฐาน: 4-5 วันสําหรับ 2L; 5-7 สําหรับ 4L. บริการเร่งด่วนมี





รายละเอียด

  • วัสดุ: Shengyi FR4
  • ความหนาของแผ่นปลาย: 1.6MM
  • ความหนาของทองแดงฟินแลนด์: 1OZ
  • ชั้น: 2
  • สีหน้ากากผสม: สีเขียว
  • ผ้าไหม: สีขาว
  • การรักษาผิว: HASL LF
  • ขนาดเสร็จตามต้องการ





KAZ Circuit สามารถช่วยคุณได้อย่างไร

  • การผลิต PCB (ต้นแบบ, ขนาดเล็กและกลาง, การผลิตจํานวนมาก)
  • องค์ประกอบการจัดหา
  • การประกอบ PCB/SMT/DIP




เพื่อรับอ้างอิงครบวงจรของ PCB / PCBA, pls ให้ข้อมูลดังต่อไปนี้:

  • ไฟล์ Gerber พร้อมรายละเอียดของ PCB
  • รายการ BOM (ดีกว่ากับ Excel fomart)
  • รูปภาพของ PCBA (ถ้าคุณได้ทํา PCBA นี้ก่อน)




ข้อมูลบริษัท:
KAZ Circuit เป็นผู้ผลิต PCB มืออาชีพจากประเทศจีนตั้งแต่ปี 2007 นอกจากนี้ยังให้บริการ PCB Assembly ให้กับลูกค้าของเรา ตอนนี้มีพนักงานประมาณ 300 คน รับรองด้วย ISO9001,TS16949 UL RoHSเรามั่นใจที่จะให้คุณผลิตภัณฑ์ที่มีคุณภาพกับราคาโรงงานที่กํากับภายในเวลาจัดส่งที่รวดเร็วที่สุด!






ความสามารถของผู้ผลิต:

ความจุ ขนาดสองด้าน: 12000 ตารางเมตร / เดือน
หลายชั้น: 8000 ตารางเมตร / เดือน
ขั้นต่ําความกว้างเส้น/ช่องว่าง 4/4 มิล (1 มิล = 0.0254 มิล)
ความหนาของแผ่น 0.3 ~ 4.0 มิลลิเมตร
ชั้น 1 ~ 20 ชั้น
วัสดุ FR-4 อลูมิเนียม PI
ความหนาของทองแดง 0.5 ~ 4 oz
วัสดุ Tg Tg140 ~ TG170
ขนาด PCB มากที่สุด 600*1200 มม.
ขนาดหลุม 0.2 มิลลิเมตร (+/- 0.025)
การบํารุงผิว HASL, ENIG, OSP





การประกอบ PCB SMTขั้นตอน:



การเตรียม PCB

ทําความสะอาดพื้นฐาน PCB เพื่อกําจัดสารพิษใด ๆ ที่อาจส่งผลกระทบต่อคุณภาพของผสมผสม

ใช้หน้ากากผสมผสานกับ PCB เพื่อระบุแผ่นทองแดงที่ส่วนประกอบจะวาง

การบํารุงผิว เช่น ENIG (Electroless Nickel Immersion Gold) ถูกนําไปใช้กับแผ่นทองแดงเพื่อส่งเสริมความสามารถในการผสม



การพิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์

วางเทนซิลไว้บน PCB ด้วยช่องเปิดเทนซิลที่ตรงกับแผ่นทองแดงของ PCB

พาสต์ผสมผสม (ผสมของอนุภาคเหล็กผสมผสมผสมผสมและไหล) ถูกขีดขีดข้ามสเตนซิล, ฝากพาสต์ผสมผสมผสมผสมผสมบนพัดของ PCB.

การควบคุมความหนาของสเตนซิล, ปริมาตรของผสมผสมและความดันของสกีเกจเป็นสิ่งสําคัญสําหรับการฝากผสมผสมผสมที่คงที่



การวางตัวประกอบ:

เครื่องยึดและวางที่อัตโนมัติ ใช้ระบบการมองเห็น เพื่อระบุตําแหน่งส่วนประกอบอย่างแม่นยํา และวางมันบนผสมผสม

การตั้งทิศทางส่วนประกอบ, coplanarity, และความแม่นยําในตําแหน่งเป็นสิ่งสําคัญในการเชื่อถือต่อผสมผสม

องค์ประกอบเพิ่มเติม เช่น เครื่องเชื่อมหรืออุปกรณ์ระบายความร้อน สามารถวางด้วยมือ



การผสมผสานแบบถอยหลัง

องค์ประกอบ PCB จะผ่านเตาอบระบายกลับที่มีโปรไฟล์อุณหภูมิที่ควบคุมอย่างละเอียด

พาสต์ผสมหลอมละลาย ทําให้สายไฟส่วนประกอบและแผ่น PCB นุ่ม และเป็นสับผ่าเมื่อมันเย็น

สายสลัดหลากหลาย เช่น ไม่นํา (เช่น ทองเหลือง-เงิน-ทองแดง) มีโปรไฟล์อุณหภูมิการไหลกลับที่เฉพาะเจาะจง



การตรวจสอบและการทดสอบ

การตรวจสอบทางสายตา (ด้วยมือหรืออัตโนมัติ) ตรวจสอบการวางส่วนประกอบที่เหมาะสม คุณภาพของผสมผสมและความบกพร่องที่เป็นไปได้

ระบบตรวจสอบทางแสงอัตโนมัติ (AOI) ใช้การมองเห็นด้วยเครื่องจักร เพื่อระบุและหาสถานที่ของปัญหาใด ๆ ได้อย่างรวดเร็ว

การทดสอบไฟฟ้า เช่น การทดสอบในวงจร (ICT) หรือการทดสอบฟังก์ชันเชี่ยวชาญ เพื่อตรวจสอบผลการทํางานไฟฟ้าของ PCB



การเคลือบที่สะอาดและสอดคล้อง (ไม่จํากัด)

กลม PCB สามารถผ่านกระบวนการทําความสะอาดเพื่อกําจัดพาสต์ผสมผสมหรือฟลัคซ์ที่เหลือ

การเคลือบแบบสอดคล้องคือชั้นป้องกันพอลิมเลอร์ที่สามารถนําไปใช้กับ PCB เพื่อเพิ่มความชื้นและความทนทานต่อสิ่งแวดล้อม



การประกอบ PCB SMTจําเป็นต้องควบคุมกระบวนการทั้งหมดอย่างเข้มงวด เพื่อให้มีคุณภาพและความน่าเชื่อถือสูงของผลิตภัณฑ์อิเล็กทรอนิกส์และเทคโนโลยีการตรวจสอบมีความสําคัญต่อการใช้ SMT ในการผลิตอิเล็กทรอนิกส์ที่ทันสมัย.





ภาพ

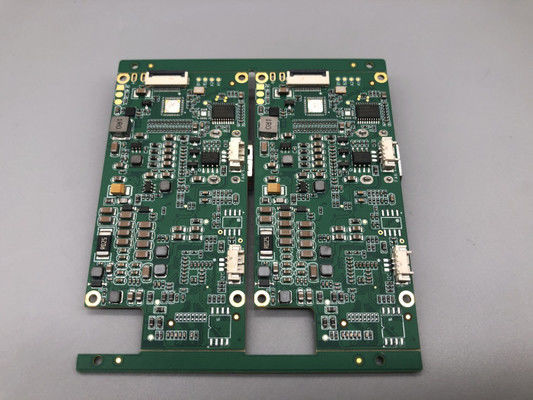

SMT PCB Assembly Manufacturer สําหรับต้นแบบและการผลิตจํานวนมาก PCB Assembly Service SMT PCB Assembly 0

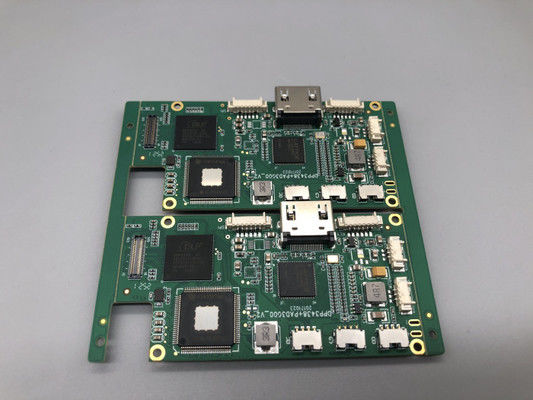

SMT PCB Assembly Manufacturer สําหรับต้นแบบและการผลิตจํานวนมาก PCB Assembly Service SMT PCB Assembly 1

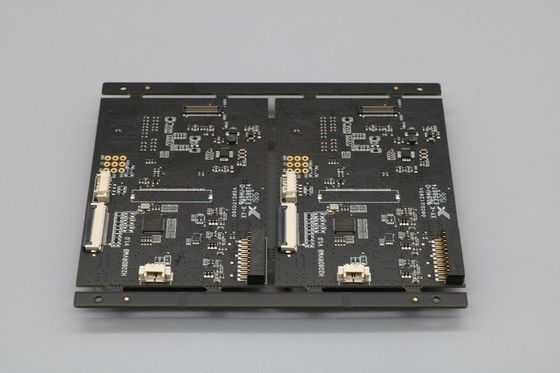

SMT PCB Assembly Manufacturer สําหรับต้นแบบและการผลิตจํานวนมาก PCB Assembly Service SMT PCB Assembly 2

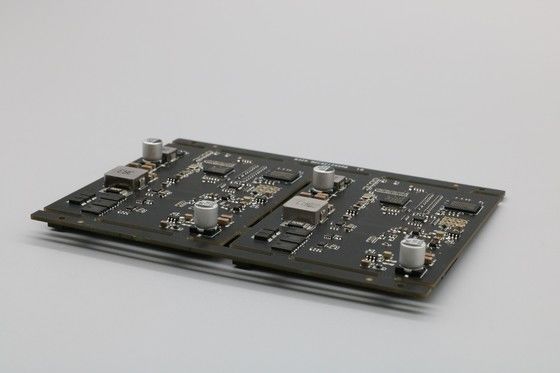

SMT PCB Assembly Manufacturer สําหรับต้นแบบและการผลิตจํานวนมาก PCB Assembly Service SMT PCB Assembly 3
