PCBA-S-096597 SMT รุ่นแรก บริการประกอบ PCB การผลิตขนาดใหญ่ SMT PCB ประกอบ
ข้อมูลรายละเอียด:
| ชั้น | 4 |
| วัสดุ | FR-4 |
| ความหนาของแผ่น | 1.6 มิลลิเมตร |
| ความหนาของทองแดง | 1 ออนซ์ |
| การบํารุงผิว | HASL LF |
| ขายหน้ากากและผ้าไหม | สีเขียวและขาว |
| มาตรฐานคุณภาพ | IPC ประเภท 2 การทดสอบ E 100% |
| ใบรับรอง | TS16949, ISO9001, UL, RoHS |
KAZ Circuit สามารถช่วยคุณได้อย่างไร
เพื่อรับอ้างอิงครบวงจรของ PCB / PCBA, pls ให้ข้อมูลดังต่อไปนี้:
ความสามารถของผู้ผลิต:
| ความจุ | ขนาดสองด้าน: 12000 ตารางเมตร / เดือน หลายชั้น: 8000 ตารางเมตร / เดือน |
| ขั้นต่ําความกว้างเส้น/ช่องว่าง | 4/4 มิล (1 มิล = 0.0254 มิล) |
| ความหนาของแผ่น | 0.3 ~ 4.0 มิลลิเมตร |
| ชั้น | 1 ~ 20 ชั้น |
| วัสดุ | FR-4 อลูมิเนียม PI |
| ความหนาของทองแดง | 0.5 ~ 4 oz |
| วัสดุ Tg | Tg140 ~ TG170 |
| ขนาด PCB มากที่สุด | 600*1200 มม. |
| ขนาดหลุม | 0.2 มิลลิเมตร (+/- 0.025) |
| การบํารุงผิว | HASL, ENIG, OSP |
ความสามารถ SMT
การประกอบ PCB SMT ขั้นตอน:
การเตรียม PCB
ทําความสะอาดพื้นฐาน PCB เพื่อกําจัดสารพิษใด ๆ ที่อาจส่งผลกระทบต่อคุณภาพของผสมผสม
ใช้หน้ากากผสมผสานกับ PCB เพื่อระบุแผ่นทองแดงที่ส่วนประกอบจะวาง
การบํารุงผิว เช่น ENIG (Electroless Nickel Immersion Gold) ถูกนําไปใช้กับแผ่นทองแดงเพื่อส่งเสริมความสามารถในการผสม
การพิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์
วางเทนซิลไว้บน PCB ด้วยช่องเปิดเทนซิลที่ตรงกับแผ่นทองแดงของ PCB
พาสต์ผสมผสม (ผสมของอนุภาคเหล็กผสมผสมผสมผสมและไหล) ถูกขีดขีดข้ามสเตนซิล, ฝากพาสต์ผสมผสมผสมผสมผสมบนพัดของ PCB.
การควบคุมความหนาของสเตนซิล, ปริมาตรของผสมผสมและความดันของสกีเกจเป็นสิ่งสําคัญสําหรับการฝากผสมผสมผสมที่คงที่
การวางตัวประกอบ:
เครื่องยึดและวางที่อัตโนมัติ ใช้ระบบการมองเห็น เพื่อระบุตําแหน่งส่วนประกอบอย่างแม่นยํา และวางมันบนผสมผสม
การตั้งทิศทางส่วนประกอบ, coplanarity, และความแม่นยําในตําแหน่งเป็นสิ่งสําคัญในการเชื่อถือต่อผสมผสม
องค์ประกอบเพิ่มเติม เช่น เครื่องเชื่อมหรืออุปกรณ์ระบายความร้อน สามารถวางด้วยมือ
การผสมผสานแบบกลับ
องค์ประกอบ PCB จะผ่านเตาอบระบายกลับที่มีโปรไฟล์อุณหภูมิที่ควบคุมอย่างละเอียด
พาสต์ผสมหลอมละลาย ทําให้สายไฟส่วนประกอบและแผ่น PCB นุ่ม และเป็นสับผ่าเมื่อมันเย็น
สายสลัดหลากหลาย เช่น ไม่นํา (เช่น ทองเหลือง-เงิน-ทองแดง) มีโปรไฟล์อุณหภูมิการไหลกลับที่เฉพาะเจาะจง
การตรวจสอบและการทดสอบ
การตรวจสอบทางสายตา (ด้วยมือหรืออัตโนมัติ) ตรวจสอบการวางส่วนประกอบที่เหมาะสม คุณภาพของผสมผสมและความบกพร่องที่เป็นไปได้
ระบบตรวจสอบทางแสงอัตโนมัติ (AOI) ใช้การมองเห็นด้วยเครื่องจักร เพื่อระบุและหาสถานที่ของปัญหาใด ๆ ได้อย่างรวดเร็ว
การทดสอบไฟฟ้า เช่น การทดสอบในวงจร (ICT) หรือการทดสอบฟังก์ชันเชี่ยวชาญ เพื่อตรวจสอบผลการทํางานไฟฟ้าของ PCB
การเคลือบที่สะอาดและสอดคล้อง (ไม่จํากัด)
กลม PCB สามารถผ่านกระบวนการทําความสะอาดเพื่อกําจัดพาสต์ผสมผสมหรือฟลัคซ์ที่เหลือ
การเคลือบแบบสอดคล้องคือชั้นป้องกันพอลิมเลอร์ที่สามารถนําไปใช้กับ PCB เพื่อเพิ่มความชื้นและความทนทานต่อสิ่งแวดล้อม
การประกอบ PCB SMTจําเป็นต้องควบคุมกระบวนการทั้งหมดอย่างเข้มงวด เพื่อให้มีคุณภาพและความน่าเชื่อถือสูงของผลิตภัณฑ์อิเล็กทรอนิกส์และเทคโนโลยีการตรวจสอบมีความสําคัญต่อการใช้ SMT ในการผลิตอิเล็กทรอนิกส์ที่ทันสมัย.

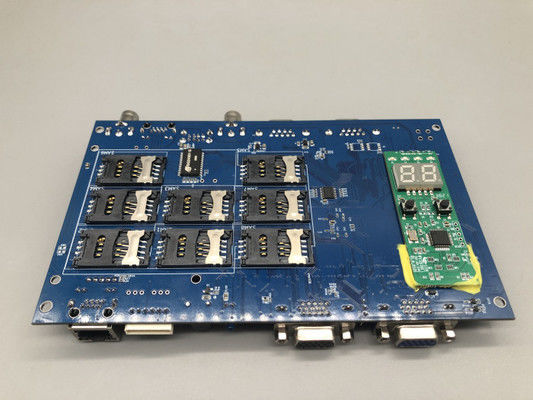

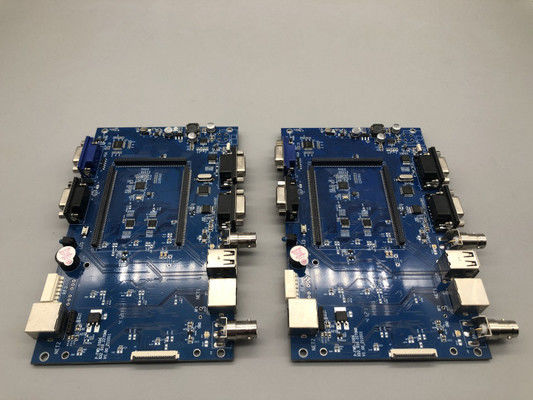

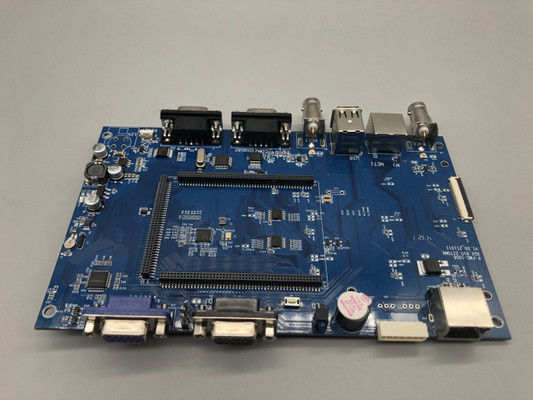

รูปภาพของนี่ รุ่นต้นแบบหมุนเร็ว & การผลิตจํานวนมากสําหรับ SMT PCB Assembly 6 เส้น PCB
