เวลานําเร็ว สินค้าประกอบ PCB Board บริการประกอบ White SilkScreen SMT PCB

เวลานําเร็ว สินค้าประกอบ PCB Board บริการประกอบ White SilkScreen SMT PCB

ชื่อแบรนด์: KAZ Circuit
เลขรุ่น: PCBA-B-0966950
ขั้นต่ำ: 1 ชิ้น
ราคา: USD/pc
เงื่อนไขการจ่ายเงิน: T/T, Western Union, Paypal
ความสามารถในการจําหน่าย: 20,000 ตารางเมตร / เดือน
ข้อมูลรายละเอียด
สถานที่กำเนิด:
จีน
ได้รับการรับรอง:
ISO9001, TS16949, UL, RoHS
ชั้น:
6 ชั้น
ความหนาของบอร์ด:
1.6 มม
ทองแดง:
1 ออนซ์
พื้นที่:
ENIG
ขายหน้ากาก:
สีดำ
ซิลค์สกรีน:
สีขาว
รายละเอียดการบรรจุ:
แผ่นกันกระแทก
สามารถในการผลิต:
20,000 ตารางเมตร / เดือน
เน้น:

1oz pcb ผลิตและประกอบ

,

White SilkScreen flex pcb ประกอบส่วนประกอบ

,

smt assembly service หกชั้น

คําอธิบายสินค้า

เวลานําเร็ว สินค้าประกอบ PCB Board บริการประกอบ White SilkScreen SMT PCB



ข้อมูลรายละเอียด:



ชั้น 6
วัสดุ FR-4
ความหนาของแผ่น 1.6 มิลลิเมตร
ความหนาของทองแดง 1 ออนซ์
การบํารุงผิว ENIG
ขายหน้ากากและผ้าไหม ดําและขาว
มาตรฐานคุณภาพ IPC ประเภท 2 การทดสอบ E 100%
ใบรับรอง TS16949, ISO9001, UL, RoHS





KAZ Circuit สามารถช่วยคุณได้อย่างไร



  • การออกแบบ PCB และ PCBA
  • การผลิต PCB (ต้นแบบ, ขนาดเล็กและกลาง, การผลิตจํานวนมาก)
  • องค์ประกอบการจัดหา
  • การประกอบ PCB/SMT/DIP


เพื่อรับอ้างอิงครบวงจรของ PCB / PCBA, pls ให้ข้อมูลดังต่อไปนี้:



  • ไฟล์ Gerber พร้อมรายละเอียดของ PCB
  • รายการ BOM (ดีกว่ากับ Excel fomart)
  • รูปภาพของ PCBA (ถ้าคุณได้ทํา PCBA นี้ก่อน)



ความสามารถของผู้ผลิต:


ความจุ ขนาดสองด้าน: 12000 ตารางเมตร / เดือน
หลายชั้น: 8000 ตารางเมตร / เดือน
ขั้นต่ําความกว้างเส้น/ช่องว่าง 4/4 มิล (1 มิล = 0.0254 มิล)
ความหนาของแผ่น 0.3 ~ 4.0 มิลลิเมตร
ชั้น 1 ~ 20 ชั้น
วัสดุ FR-4 อลูมิเนียม PI
ความหนาของทองแดง 0.5 ~ 4 oz
วัสดุ Tg Tg140 ~ TG170
ขนาด PCB มากที่สุด 600*1200 มม.
ขนาดหลุม 0.2 มิลลิเมตร (+/- 0.025)
การบํารุงผิว HASL, ENIG, OSP





ความสามารถ SMT

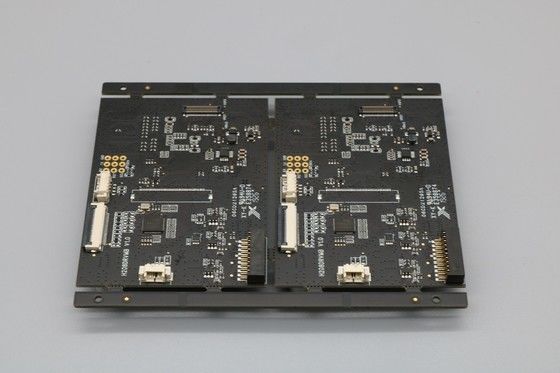

เวลานําเร็ว สินค้าประกอบ PCB Board บริการประกอบ White SilkScreen SMT PCB 0




    การประกอบ PCB SMTหมายถึงกระบวนการผลิตแผ่นวงจรพิมพ์ (PCB) โดยใช้เทคโนโลยีการติดตั้งบนพื้นผิวซึ่งส่วนประกอบอิเล็กทรอนิกส์ถูกวางและผสมตรงกับพื้นผิว PCB แทนที่จะใส่ผ่านรู.



ลักษณะสําคัญของการประกอบ PCB SMT ได้แก่



การวางส่วนประกอบ:

องค์ประกอบ SMT เช่น ตัวต่อต้าน, เครื่องประกอบ, วงจรบูรณาการ (ICs) และอุปกรณ์การติดตั้งบนพื้นผิวอื่น ๆ ถูกวางตรงบนพื้นผิว PCB โดยใช้เครื่องสกัดและวางอัตโนมัติ

การวางส่วนประกอบอย่างแม่นยําเป็นสิ่งสําคัญ เพื่อให้แน่ใจว่าการจัดอันดับที่แม่นยํา และการเชื่อมต่อไฟฟ้าที่น่าเชื่อถือ



การฝากผงผสม:

พาสต์ผสมผสมเป็นผสมของอนุภาคเหล็กผสมผสมผสมและไหลที่ถูกวางไว้บนแผ่นทองแดงของ PCB โดยใช้การพิมพ์แบบ stencil หรือกระบวนการอัตโนมัติอื่น ๆ

พาสต์ผสมทําหน้าที่เป็นวัสดุที่ติดและนําไฟฟ้าที่จะสร้างการเชื่อมต่อไฟฟ้าระหว่างองค์ประกอบและ PCB



การผสมผสานแบบกลับ:

หลังจากที่ส่วนประกอบถูกวาง the PCB assembly goes through a reflow soldering process that heats the board in a controlled environment to melt the solder paste and form electrical and mechanical connections between the components and the PCB.

โปรไฟล์การไหลกลับรวมถึงอุณหภูมิ เวลาและบรรยากาศ ถูกปรับปรุงให้ดี เพื่อให้แน่ใจว่า การเชื่อมเชื่อมที่น่าเชื่อถือได้



ตรวจสอบอัตโนมัติ:

หลังกระบวนการการไหลกลับ PCB ภายในกระบวนการตรวจสอบโดยอัตโนมัติ โดยใช้เทคนิคต่าง ๆ เช่น การตรวจสอบทางแสง, การตรวจสอบด้วยรังสีเอ็กซ์, หรือการตรวจสอบทางแสงอัตโนมัติ (AOI)

การตรวจสอบเหล่านี้ช่วยระบุและแก้ไขปัญหาใดๆ เช่น ความบกพร่องในการผสมผสาน, ความผิดตรงของส่วนประกอบหรือส่วนประกอบที่หายไป



การทดสอบและการควบคุมคุณภาพ

การทดสอบครบวงจร รวมถึงการทดสอบฟังก์ชัน, ไฟฟ้า และสิ่งแวดล้อม จะดําเนินการเพื่อให้แน่ใจว่า PCB ชุดตรงกับข้อบังคับและมาตรฐานการทํางานที่ต้องการ

ใช้มาตรการควบคุมคุณภาพ เช่น การควบคุมกระบวนการทางสถิติ และการวิเคราะห์ความผิดพลาด เพื่อรักษามาตรฐานการผลิตที่สูงและความน่าเชื่อถือของสินค้า



ข้อดีของการประกอบ PCB SMT:

ความหนาแน่นของส่วนประกอบที่สูงขึ้น: ส่วนประกอบ SMT เล็กกว่าและสามารถวางใกล้กันได้ ส่งผลให้มีการออกแบบ PCB ที่คอมแพคต์และเล็กกว่า

ความน่าเชื่อถือที่ดีขึ้น: สายเชื่อมผสม SMT ทนต่อการสั่นสะเทือน, การกระแทกและการหมุนเวียนทางความร้อนมากกว่าการเชื่อมต่อผ่านหลุม

การผลิตอัตโนมัติ: กระบวนการประกอบ SMT สามารถนํามาใช้อัตโนมัติได้สูง เพิ่มประสิทธิภาพการผลิตและลดแรงงานมือ

ประสิทธิภาพในด้านราคา: การประกอบ SMT สามารถมีประสิทธิภาพในด้านราคามากขึ้น โดยเฉพาะสําหรับการผลิตปริมาณสูง เนื่องจากการลดค่าใช้จ่ายของวัสดุและแรงงาน



การประกอบ PCB SMT:

อิเล็กทรอนิกส์ สําหรับ ผู้ ใช้ บริการ: โทรศัพท์ สมาร์ทโฟน แท็บเล็ต คอมพิวเตอร์ และ อุปกรณ์ พกพา อื่น ๆ

อิเล็กทรอนิกส์อุตสาหกรรม: ระบบควบคุม อุปกรณ์อัตโนมัติ และอุปกรณ์อิเล็กทรอนิกส์พลังงาน

อิเล็กทรอนิกส์รถยนต์: หน่วยควบคุมเครื่องยนต์, ระบบข้อมูลและความบันเทิงและระบบความปลอดภัย

การบินและอวกาศและการป้องกัน: อีโวเนิกส์ ระบบดาวเทียมและอุปกรณ์ทหาร

อุปกรณ์ทางการแพทย์: อุปกรณ์การวินิจฉัย อุปกรณ์ที่ปลูกและการรักษาสุขภาพแบบพกพา



การประกอบ PCB SMTเป็นเทคโนโลยีพื้นฐานที่ใช้ในการผลิตอุปกรณ์อิเล็กทรอนิกส์ที่คอมแพ็คต์ น่าเชื่อถือ และมีประหยัดในหลายสาขาอุตสาหกรรม





รูปภาพของเวลานําเร็ว Prototype PCB การประกอบบริการผู้จัดจําหน่าย

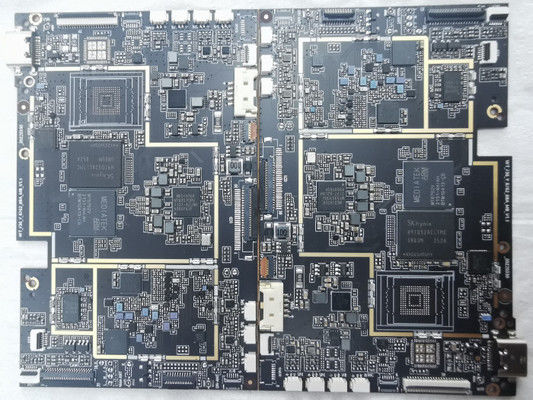

เวลานําเร็ว สินค้าประกอบ PCB Board บริการประกอบ White SilkScreen SMT PCB 1

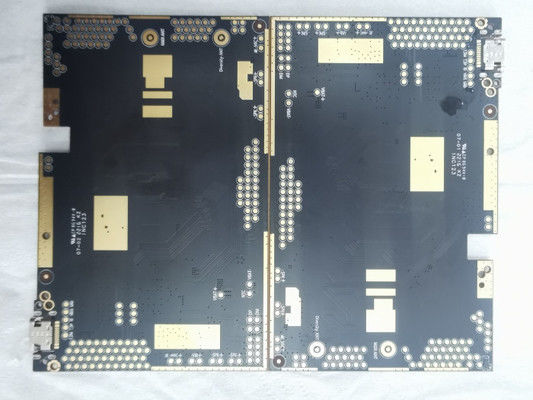

เวลานําเร็ว สินค้าประกอบ PCB Board บริการประกอบ White SilkScreen SMT PCB 2

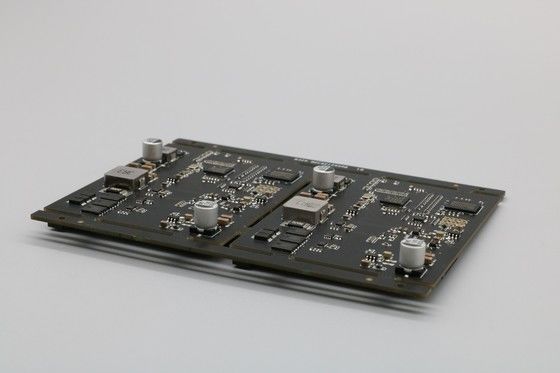

เวลานําเร็ว สินค้าประกอบ PCB Board บริการประกอบ White SilkScreen SMT PCB 3
