| ชื่อแบรนด์: | NA |
| เลขรุ่น: | คาซ-บี-นา |
| ขั้นต่ำ: | 1 ชิ้น |
| ราคา: | 0.1 |
| เงื่อนไขการจ่ายเงิน: | T/T, Western Union, MoneyGram |
| ความสามารถในการจําหน่าย: | 100000PCS ต่อเดือน |

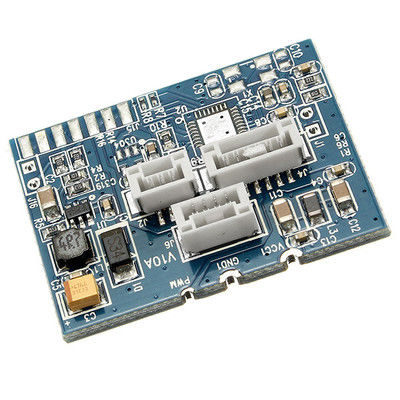

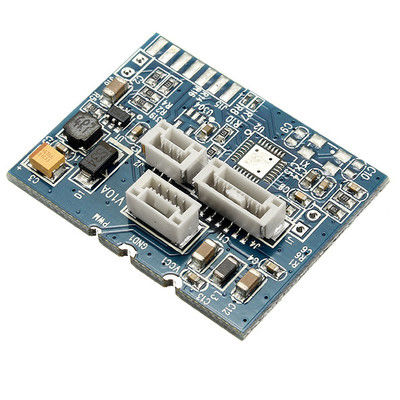

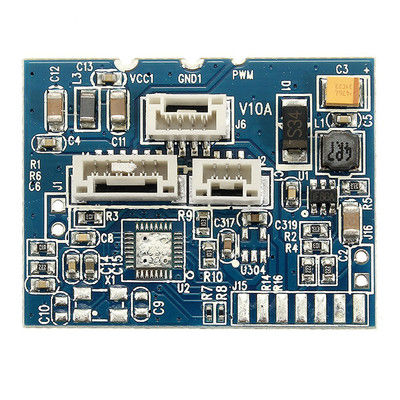

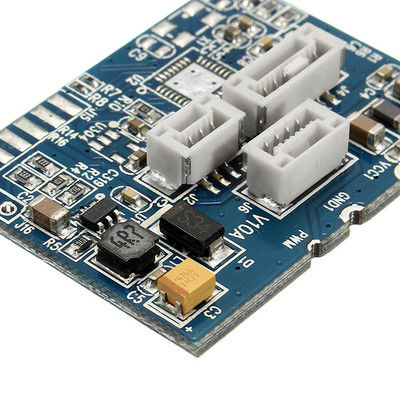

หน่วยงานการทดสอบวงจรส่วนประกอบ FR4 ขนาดใหญ่
ลักษณะ
1/FR4 PCB#OEM #LCD Display#Electronic Circuit Board #Circuit Assembly#PCBA #Multilayer PCB Assembly#PCBA การทดสอบ
2/OEM/ODM,PCBA การผลิต
3/Multilayer PCB#FR4 PCB#OEM# การประกอบแผ่นวงจรอิเล็กทรอนิกส์# SMT#DIP#การประกอบองค์ประกอบ#PCBA การทดสอบ
4/SMT#DIP#AOI การทดสอบ#X-Ray การทดสอบ#พิมพ์แผ่นวงจร# PCB ประกอบการ#PCBA การทดสอบ#Box สร้าง
5/FR4 PCB# Prototype Assembly# Small&Medium Volume&Hign Mixed# Quick-Turn# PCB Assembly# บอร์ดวงจรพิมพ์สองด้าน
6/บอร์ดวงจรพิมพ์แข็ง-ยืดหยุ่น&บอร์ดวงจรแข็ง# บอร์ดวงจรพิมพ์หลายชั้น# ENIG / HASL / OSP# การรักษาผิว
7/TQFP-64 & TQFP-48 *TO DIP& FR4 HDI บอร์ดวงจรพิมพ์ บอร์ดทดสอบตัวปรับ
8/ทองคํา Plating Multilayer พานวงจรทาสี ติดต่ออิสระ เครื่องควบคุมการเข้าถึง เครื่องดัดเสียง& NIAU การรักษาผิว
9/บรรจุ:กล่องกล่อง;P/P,กระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋า
KAZ Circuit สามารถช่วยคุณได้อย่างไร
การผลิต PCB (ต้นแบบ, ขนาดเล็กและกลาง, การผลิตจํานวนมาก)
องค์ประกอบการจัดหา
การประกอบ PCB/SMT/DIP
เพื่อรับอ้างอิงครบวงจรของ PCB / PCBA, pls ให้ข้อมูลดังต่อไปนี้:
ไฟล์ Gerber พร้อมรายละเอียดของ PCB
รายการ BOM (ดีกว่ากับ Excel fomart)
รูปภาพของ PCBA (ถ้าคุณได้ทํา PCBA นี้ก่อน)
| ความจุ | ด้านสอง:12000 ตารางเมตร/เดือน หลายชั้น: 8000 ตารางเมตร / เดือน |
| ขั้นต่ําความกว้างเส้น/ช่องว่าง | 4/4 มิล (1 มิล = 0.0254 มิล) |
| ความหนาของแผ่น | 0.3 ~ 4.0 มิลลิเมตร |
| ชั้น | 1 ~ 30 ชั้น |
| วัสดุ | FR4, อลูมิเนียม, PI, วัสดุ Megtron |
| ความหนาของทองแดง | 0.5 ~ 4 oz |
| วัสดุ Tg | Tg135 ~ TG170 |
| ขนาด PCB มากที่สุด | 600*1200 มม. |
| ขนาดหลุม | 0.2 มิลลิเมตร (+/- 0.025) |
| การบํารุงผิว | HASL, ENIG, OSP |
KAZ Circuit ประกอบกิจการเป็นผู้ผลิต PCB&PCBA ตั้งแต่ปี 2007 โดยเชี่ยวชาญในการผลิตแบบต้นแบบที่เปลี่ยนเร็วและชุดขนาดเล็กและกลางของ PCB ที่แข็งแรง,กระดานแบบแข็งยืดหยุ่นและหลายชั้น.
และบอร์ดวงจรอะลูมิเนียมสับสราท เรามีความแข็งแรงในการผลิตบอร์ดโรเจอร์, บอร์ดเมทอรอนเมทอเรียล และ 2&3 ขั้นตอน HDI บอร์ดและอื่น ๆ
นอกเหนือจาก 7 สายการผลิต SMT และ 2 สายการผลิต DIP เรายังให้บริการแบบเดียวกับลูกค้าของเรา
การประกอบ PCB SMTขั้นตอน:
การเตรียม PCB
ทําความสะอาดพื้นฐาน PCB เพื่อกําจัดสารพิษใด ๆ ที่อาจส่งผลกระทบต่อคุณภาพของผสมผสม
ใช้หน้ากากผสมผสานกับ PCB เพื่อระบุแผ่นทองแดงที่ส่วนประกอบจะวาง
การบํารุงผิว เช่น ENIG (Electroless Nickel Immersion Gold) ถูกนําไปใช้กับแผ่นทองแดงเพื่อส่งเสริมความสามารถในการผสม
การพิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์
วางเทนซิลไว้บน PCB ด้วยช่องเปิดเทนซิลที่ตรงกับแผ่นทองแดงของ PCB
พาสต์ผสมผสม (ผสมของอนุภาคเหล็กผสมผสมผสมผสมและไหล) ถูกขีดขีดผ่านสเตนซิล, การฝากพาสต์ผสมผสมผสมผสมบนพัดของ PCB.
การควบคุมความหนาของสเตนซิล, ปริมาตรของผสมผสมและความดันของสกีเกจเป็นสิ่งสําคัญสําหรับการฝากผสมผสมผสมที่คงที่
การวางตัวประกอบ:
เครื่องยึดและวางที่อัตโนมัติ ใช้ระบบการมองเห็น เพื่อระบุตําแหน่งส่วนประกอบอย่างแม่นยํา และวางมันบนผสมผสม
การตั้งทิศทางส่วนประกอบ, coplanarity, และความแม่นยําในตําแหน่งเป็นสิ่งสําคัญในการเชื่อถือต่อผสมผสม
องค์ประกอบเพิ่มเติม เช่น เครื่องเชื่อมหรืออุปกรณ์ระบายความร้อน สามารถวางด้วยมือ
การผสมผสานแบบถอยหลัง
องค์ประกอบ PCB จะผ่านเตาอบระบายกลับที่มีโปรไฟล์อุณหภูมิที่ควบคุมอย่างละเอียด
พาสต์ผสมหลอมละลาย ทําให้สายไฟส่วนประกอบและแผ่น PCB นุ่ม และเป็นสับผ่าเมื่อมันเย็น
สายสลัดหลากหลาย เช่น ไม่นํา (เช่น ทองเหลือง-เงิน-ทองแดง) มีโปรไฟล์อุณหภูมิการไหลกลับที่เฉพาะเจาะจง
การตรวจสอบและการทดสอบ
การตรวจสอบทางสายตา (ด้วยมือหรืออัตโนมัติ) ตรวจสอบการวางส่วนประกอบที่เหมาะสม คุณภาพของผสมผสมและความบกพร่องที่เป็นไปได้
ระบบตรวจสอบทางแสงอัตโนมัติ (AOI) ใช้การมองเห็นด้วยเครื่องจักร เพื่อระบุและหาสถานที่ของปัญหาใด ๆ ได้อย่างรวดเร็ว
การทดสอบไฟฟ้า เช่น การทดสอบในวงจร (ICT) หรือการทดสอบฟังก์ชันเชี่ยวชาญ เพื่อตรวจสอบผลการทํางานไฟฟ้าของ PCB
การเคลือบที่สะอาดและสอดคล้อง (ไม่จํากัด)
กลม PCB สามารถผ่านกระบวนการทําความสะอาดเพื่อกําจัดพาสต์ผสมผสมหรือฟลัคซ์ที่เหลือ
การเคลือบแบบสอดคล้องคือชั้นป้องกันพอลิมเลอร์ที่สามารถนําไปใช้กับ PCB เพื่อเพิ่มความชื้นและความทนทานต่อสิ่งแวดล้อม
การประกอบ PCB SMTจําเป็นต้องควบคุมกระบวนการทั้งหมดอย่างเข้มงวด เพื่อให้มีคุณภาพและความน่าเชื่อถือสูงของผลิตภัณฑ์อิเล็กทรอนิกส์และเทคโนโลยีการตรวจสอบมีความสําคัญต่อการใช้ SMT ในการผลิตอิเล็กทรอนิกส์ที่ทันสมัย.
