| ชื่อแบรนด์: | NA |
| เลขรุ่น: | NA |
| ขั้นต่ำ: | 1 ชิ้น |
| ราคา: | 0.1usd per unit |
| เงื่อนไขการจ่ายเงิน: | D/P, T/T, Western Union, MoneyGram |
| ความสามารถในการจําหน่าย: | 100000 ชิ้นต่อเดือน |
4 ชั้น FR4 TG135 บริการประกอบชิ้นส่วน HASL แผงวงจรพิมพ์
คำอธิบายของ PCB Assembly Service

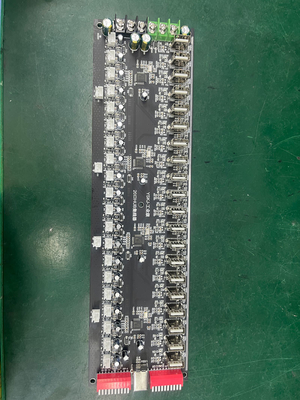

บอร์ดนี้เป็นบอร์ดวงจรพิมพ์ TG135 4 ชั้นใช้สำหรับ 20 พอร์ต HUBเราสามารถรับต้นแบบ PCB, ปริมาณตัวอย่าง, ปริมาณกลางและขนาดใหญ่ไม่มีคำขอขั้นต่ำสำหรับการสั่งซื้อใหม่ PCB ทั้งหมดของเราได้รับการรับรองจาก UL, TS 16949, ROHS, ISO เป็นต้น
คุณสมบัติของ PCB Assembly Service
| 1 | ชั้น | 1-30 ชั้น |
| 2 | วัสดุ | FR-4, CEM-1, CEM-3, TG สูง, FR4 ปราศจากฮาโลเจน, FR-1, FR-2, อลูมิเนียม |
| 3 | ความหนาของบอร์ด | 0.2mm-7mm |
| 4 | Max.เสร็จสิ้นด้านกระดาน | 510mm*1200mm |
| 5 | Min.เจาะขนาดรู | 0.25mm |
| 6 | Min.line width | 0.075 มม. (3mil) |
| 7 | Min.line เว้นวรรค | 0.075 มม. (3mil) |
| 8 | เสร็จสิ้นพื้นผิว/การรักษา | HALS/HALS ไร้สารตะกั่ว, กระป๋องเคมี, ทองคำเคมี, ทองแช่ Inmersion เงิน/ทอง, Osp, ชุบทอง |
| 9 | ความหนาของทองแดง | 0.5-4.0oz |
| 10 | สีหน้ากากประสาน | เขียว/ดำ/ขาว/แดง/น้ำเงิน/เหลือง |
| 11 | บรรจุภายใน | บรรจุสูญญากาศ, ถุงพลาสติก |
| 12 | บรรจุด้านนอก | บรรจุกล่องมาตรฐาน |
| 13 | ความทนทานต่อรู | PTH:±0.076, NTPH:±0.05 |
| 14 | ใบรับรอง | UL, ISO9001, ISO14001, ROHS, CQC |
| 15 | เจาะโปรไฟล์ | เส้นทาง, V-CUT, บาก |
| 16 | บริการประกอบ | ให้บริการ OEM แก่การประกอบแผงวงจรพิมพ์ทุกประเภท |
PCB Assembly(SMT) ความจุของผลิตภัณฑ์
| ความจุ SMT | |
| รายการ SMT | ความจุ |
| สูงสุด PCBขนาด | 510 มม. * 1200 มม. (SMT) |
| ส่วนประกอบชิป | 0201, 0402, 0603, 0805, 1206 แพ็คเกจ |
| พื้นที่ Min.pin ของ IC | 0.1mm |
| นาที.พื้นที่ของ BGA | 0.1mm |
| Max.precision ของการประกอบ IC | ±0.01mm |
| ความสามารถในการประกอบ | ≥8 ล้าน piots/วัน |
| ความจุ SMT | 7 สายการผลิต SMT |
| ความจุกรมทรัพย์สินทางปัญญา | 2 สายการผลิตกรมทรัพย์สินทางปัญญา |
| การทดสอบการประกอบ | การทดสอบสะพาน, การทดสอบ AOI, การทดสอบ X-Ray, ICT (ในการทดสอบวงจร), FCT (การทดสอบวงจรการทำงาน) |
FCT (การทดสอบวงจรการทำงาน) |
การทดสอบปัจจุบัน การทดสอบแรงดันไฟฟ้า การทดสอบอุณหภูมิสูงและอุณหภูมิต่ำ การทดสอบการตกกระแทก การทดสอบอายุ การทดสอบการกันน้ำ การทดสอบการรั่วซึม และอื่นๆ การทดสอบที่แตกต่างกันสามารถทำได้ตามความต้องการของคุณ |
การประยุกต์ใช้ผลิตภัณฑ์:
1, การสื่อสารโทรคมนาคม
2, เครื่องใช้ไฟฟ้า
3, การตรวจสอบความปลอดภัย
4, อุปกรณ์อิเล็กทรอนิกส์สำหรับยานพาหนะ
5, สมาร์ทโฮม
6, การควบคุมอุตสาหกรรม
7, การทหารและการป้องกัน
8, ยานยนต์
9, สมาร์ทโฮม
10, ระบบอัตโนมัติทางอุตสาหกรรม
11, อุปกรณ์การแพทย์
12, พลังงานใหม่
และอื่นๆ
ข้อดีของบริการประกอบ PCB
• ความรับผิดของผลิตภัณฑ์ที่เข้มงวด โดยใช้มาตรฐาน IPC-A-160
• การปรับสภาพทางวิศวกรรมก่อนการผลิต
• การควบคุมกระบวนการผลิต (5Ms)
• การทดสอบทางอิเล็กทรอนิกส์ 100% การตรวจสอบด้วยภาพ 100% รวมถึง IQC, IPQC, FQC, OQC
• การตรวจสอบ AOI 100% รวมถึง X-ray, 3D microscope และ ICT
• การทดสอบแรงดันสูง การทดสอบการควบคุมอิมพีแดนซ์
• ส่วนไมโคร, ความสามารถในการบัดกรี, การทดสอบความเครียดจากความร้อน, การทดสอบที่น่าตกใจ
บริการ OEM/ODM/EMS สำหรับ PCBA:
· PCBA, การประกอบบอร์ด PCB: SMT & PTH & BGA
· PCBA และการออกแบบตู้
· การจัดหาส่วนประกอบและการจัดซื้อ
· การสร้างต้นแบบอย่างรวดเร็ว
· แม่พิมพ์ฉีดพลาสติก
· ปั๊มแผ่นโลหะ
· การประกอบขั้นสุดท้าย
· การทดสอบ: AOI, การทดสอบในวงจร (ICT), การทดสอบการทำงาน (FCT)
· พิธีการศุลกากรสำหรับการนำเข้าวัสดุและการส่งออกสินค้า
ตอนนี้เราเป็นโรงงานที่สามารถให้บริการแบบครบวงจร
ตั้งแต่การผลิต PCB การจัดซื้อส่วนประกอบไปจนถึงการประกอบชิ้นส่วน
ด้วยประสบการณ์มากกว่า 15 ปีในการผลิต PCB และการประกอบ PCB KAZ Circuit มีตัวเลือกการผลิตที่ยืดหยุ่นซึ่งปรับให้เข้ากับเป้าหมายต้นทุน ข้อกำหนดในการส่งมอบ และความต้องการปริมาณที่ผันผวน
