4oz Pcb Assembly Service Fr4 ชุดประกอบแผงวงจรพิมพ์หลายชั้น

4oz Pcb Assembly Service Fr4 ชุดประกอบแผงวงจรพิมพ์หลายชั้น

ชื่อแบรนด์: KAZ Circuit
เลขรุ่น: PCBA-S-035
ขั้นต่ำ: 1 ชิ้น
ราคา: USD/pc
เงื่อนไขการจ่ายเงิน: T/T, Western Union, PayPal
ความสามารถในการจําหน่าย: 20,000 ตารางเมตร / เดือน
ข้อมูลรายละเอียด
สถานที่กำเนิด:
จีน
ได้รับการรับรอง:
ISO9001, TS16949, UL, RoHS
วัสดุ:
FR-4
เลเยอร์:
1 ชั้น~20 ชั้น
ความหนาของบอร์ด:
0.3~4.0mm
ทองแดง:
0.5 ออนซ์~4 ออนซ์
พื้นผิว:
HASL LF / ENIG
ทดสอบ:
IPC คลาส 2
รายละเอียดการบรรจุ:
แผ่นกันกระแทก
สามารถในการผลิต:
20,000 ตารางเมตร / เดือน
เน้น:

บริการประกอบชิ้นส่วน Pcb 4oz

,

บริการประกอบชิ้นส่วน Fr4

,

FR4 ชุดประกอบแผงวงจรพิมพ์

คําอธิบายสินค้า

HASL/ENIG/OSP surface FR4 Multilayer Printed Circuit Board Assembly ผู้ผลิต




รายละเอียดข้อมูลจำเพาะ:





เลเยอร์ 1~20 ชั้น
วัสดุ FR-4, อะลูมิเนียม, ฐานทองแดง
ความหนาของบอร์ด 0.3mm~4mm
ความหนาของทองแดง 0.5~4oz
การรักษาพื้นผิว HASL LF / ENIG / OSP เป็นต้น
หน้ากากผ้าและซิลค์สกรีน เขียว / น้ำเงิน / ดำ / ขาว / เหลืองเป็นต้น
มาตรฐานคุณภาพ IPC Class 2, การทดสอบทางอิเล็กทรอนิกส์ 100%
ใบรับรอง TS16949, ISO9001, UL, RoHS




KAZ Circuit ทำอะไรให้คุณได้บ้าง:



  • การออกแบบ PCB และ PCBA
  • การผลิต PCB (ต้นแบบ, ขนาดเล็กถึงกลาง, การผลิตจำนวนมาก)
  • การจัดหาส่วนประกอบ
  • การประกอบ PCB/SMT/DIP


หากต้องการรับใบเสนอราคาแบบเต็มของ PCB/PCBA โปรดระบุข้อมูลดังต่อไปนี้:



  • Gerber File พร้อมข้อมูลจำเพาะของ PCB
  • รายการ BOM (ดีกว่าด้วย excel fomart)
  • รูปถ่ายของ PCBA (ถ้าคุณเคยทำ PCBA นี้มาก่อน)




การประยุกต์ใช้ผลิตภัณฑ์:

1, การสื่อสารโทรคมนาคม
2, เครื่องใช้ไฟฟ้า
3, การตรวจสอบความปลอดภัย
4, อุปกรณ์อิเล็กทรอนิกส์สำหรับยานพาหนะ
5, สมาร์ทโฮม
6, การควบคุมอุตสาหกรรม
7, การทหารและการป้องกัน

8, ยานยนต์

9, สมาร์ทโฮม

10, ระบบอัตโนมัติทางอุตสาหกรรม

11, อุปกรณ์การแพทย์

12, พลังงานใหม่

และอื่นๆ





ข้อดีของบริการประกอบ PCB
• ความรับผิดของผลิตภัณฑ์ที่เข้มงวด โดยใช้มาตรฐาน IPC-A-160
• การปรับสภาพทางวิศวกรรมก่อนการผลิต
• การควบคุมกระบวนการผลิต (5Ms)
• การทดสอบทางอิเล็กทรอนิกส์ 100% การตรวจสอบด้วยภาพ 100% รวมถึง IQC, IPQC, FQC, OQC
• การตรวจสอบ AOI 100% รวมถึง X-ray, 3D microscope และ ICT
• การทดสอบแรงดันสูง การทดสอบการควบคุมอิมพีแดนซ์
• ส่วนไมโคร, ความสามารถในการบัดกรี, การทดสอบความเครียดจากความร้อน, การทดสอบที่น่าตกใจ




ความจุของผู้ผลิต:




ความจุ สองหน้า: 12000 ตร.ม. / เดือน
หลายชั้น: 8000sq.m / เดือน
ความกว้างของเส้นต่ำสุด/ช่องว่าง 4/4 ล้าน (1mil=0.0254mm)
ความหนาของบอร์ด 0.3~4.0mm
เลเยอร์ 1~20 ชั้น
วัสดุ FR-4, อะลูมิเนียม, PI
ความหนาของทองแดง 0.5~4oz
วัสดุ Tg Tg140~Tg170
ขนาด PCB สูงสุด 600*1200 มม.
ขนาดรูต่ำสุด 0.2 มม. (+/- 0.025)
การรักษาพื้นผิว HASL, ENIG, OSP



ความจุ SMT



ความจุ SMT
รายการ SMT ความจุ
สูงสุด PCBขนาด 510 มม. * 1200 มม. (SMT)
ส่วนประกอบชิป 0201, 0402, 0603, 0805, 1206 แพ็คเกจ
พื้นที่ Min.pin ของ IC 0.1mm
นาที.พื้นที่ของ BGA 0.1mm
Max.precision ของการประกอบ IC ±0.01mm
ความสามารถในการประกอบ ≥8 ล้าน piots/วัน
ความจุกรมทรัพย์สินทางปัญญา 6 สายการผลิตกรมทรัพย์สินทางปัญญา
การทดสอบการประกอบ การทดสอบสะพาน, การทดสอบ AOI, การทดสอบ X-Ray, ICT (ในการทดสอบวงจร), FCT (การทดสอบวงจรการทำงาน)

FCT (การทดสอบวงจรการทำงาน)
การทดสอบปัจจุบัน การทดสอบแรงดันไฟฟ้า การทดสอบอุณหภูมิสูงและอุณหภูมิต่ำ การทดสอบการตกกระแทก การทดสอบอายุ การทดสอบการกันน้ำ การทดสอบการรั่วซึม และอื่นๆ การทดสอบที่แตกต่างกันสามารถทำได้ตามความต้องการของคุณ

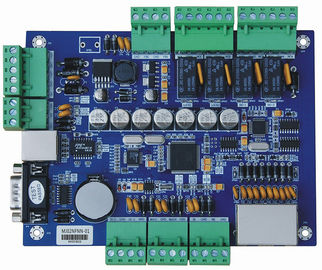

รูปภาพเพิ่มเติมของบริการประกอบแผงวงจรพิมพ์ FR-4 multilayer HASL/ENIG/OSP Components Sourcing







4oz Pcb Assembly Service Fr4 ชุดประกอบแผงวงจรพิมพ์หลายชั้น 04oz Pcb Assembly Service Fr4 ชุดประกอบแผงวงจรพิมพ์หลายชั้น 1
