| ชื่อแบรนด์: | Null |
| เลขรุ่น: | KAZ |
| ขั้นต่ำ: | 1 ชิ้น |
| ราคา: | 0.1-5 USD |
| เงื่อนไขการจ่ายเงิน: | T / T, Western Union, เพย์พาล |
| ความสามารถในการจําหน่าย: | 20,000 เมตร |
FR4 ผู้ผลิต PCB 4 ชั้น 1.6 มม. 1OZ 2U "บริการประกอบแผงวงจรพิมพ์
1. ข้อกำหนดโดยละเอียด
| วัสดุ | FR4 |
| ความหนาของบอร์ด | 1.6มม |
| การรักษาพื้นผิว | ไร้สารตะกั่ว |
| ความหนาของทองแดง | 1/1/1/1/1/1 ออนซ์ |
| โซลเดอร์มาสก์ | สีเขียว |
| ซิลค์สกรีน | สีขาว |
| รูเจาะเลเซอร์ขั้นต่ำ | 4 มิลล์ |
| แผงหน้าปัด | วี-คัท |
การแนะนำ:
การประกอบแผงวงจรพิมพ์ เพื่อเสียบ SMT (Surface Mounted Technolofy) และ DIP ในแผงวงจรพิมพ์หรือที่เรียกว่า PCBA
การผลิต:
ทั้ง SMT และ DIP เป็นวิธีการรวมส่วนประกอบในบอร์ด PCBข้อแตกต่างที่สำคัญคือSMT ไม่จำเป็นต้องเจาะรูบน PCB ในขณะที่กรมทรัพย์สินทางปัญญาจำเป็นต้องเสียบพินของส่วนประกอบเข้ากับรูที่เจาะ
SMT:
ส่วนใหญ่ใช้การวางเพื่อบรรจุเครื่องเพื่อติดส่วนประกอบไมโครบางส่วนบนบอร์ด PCBกระบวนการผลิตมีดังนี้: การวางตำแหน่งบอร์ด PCB, การพิมพ์วางประสาน, วางและแพ็ค, กลับไปที่เตาบัดกรี, การตรวจสอบในที่สุด

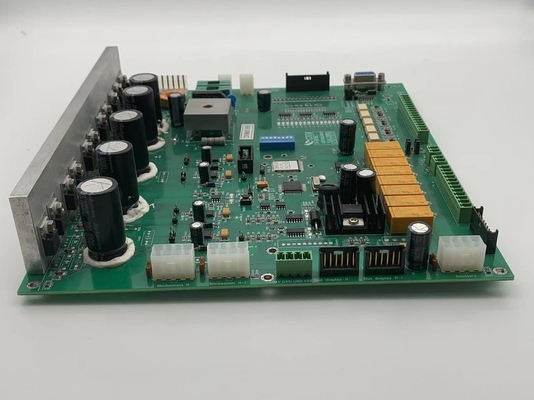

2. รูปภาพ
ความจุของผลิตภัณฑ์ PCB Assembly (SMT)
| ความจุ SMT | |
| รายการ SMT | ความจุ |
| PCB สูงสุดขนาด | 510 มม. * 1200 มม. (SMT) |
| ส่วนประกอบชิป | 0201, 0402, 0603, 0805, 1206 แพ็คเกจ |
| ช่องว่างขั้นต่ำของ IC | 0.1มม |
| นาที.พื้นที่ของ BGA | 0.1มม |
| ความแม่นยำสูงสุดของการประกอบ IC | ±0.01มม |
| กำลังประกอบ | ≥8 ล้าน piots/วัน |
| ความจุกรมทรัพย์สินทางปัญญา | 6 สายการผลิตกรมทรัพย์สินทางปัญญา |
| การทดสอบการประกอบ | การทดสอบสะพาน, การทดสอบ AOI, การทดสอบ X-Ray, ICT (การทดสอบในวงจร), FCT (การทดสอบวงจรการทำงาน) |
FCT (การทดสอบวงจรการทำงาน) |
การทดสอบกระแส, การทดสอบแรงดันไฟฟ้า, การทดสอบอุณหภูมิสูงและอุณหภูมิต่ำ, การทดสอบการตกกระแทก, การทดสอบอายุ, การทดสอบการกันน้ำ, การทดสอบการรั่วไหลและอื่น ๆ การทดสอบที่แตกต่างกันสามารถทำได้ตามความต้องการของคุณ |
การประยุกต์ใช้ผลิตภัณฑ์:
1, การสื่อสารโทรคมนาคม
2, เครื่องใช้ไฟฟ้า
3, การตรวจสอบความปลอดภัย
4, เครื่องใช้ไฟฟ้าในรถยนต์
5, สมาร์ทโฮม
6, การควบคุมอุตสาหกรรม
7, การทหารและกลาโหม
8, ยานยนต์
9, สมาร์ทโฮม
10 ระบบอัตโนมัติทางอุตสาหกรรม
11, อุปกรณ์การแพทย์
12 พลังงานใหม่
และอื่น ๆ
คำถามที่พบบ่อย
ถาม: คุณใช้ไฟล์อะไรในการผลิต PCB
A: Gerber หรือ Eagle, รายชื่อ BOM, PNP และตำแหน่งส่วนประกอบ
ถาม: คุณสามารถเสนอตัวอย่างได้หรือไม่?
ตอบ: ได้เราสามารถกำหนดเองตัวอย่างเพื่อทดสอบก่อนการผลิตจำนวนมาก
ถาม: ฉันจะได้รับใบเสนอราคาหลังจากส่ง Gerber, BOM และขั้นตอนการทดสอบเมื่อใด
ตอบ: ภายใน 6 ชั่วโมงสำหรับใบเสนอราคา PCB และประมาณ 24-48 ชั่วโมงสำหรับใบเสนอราคา PCBA
ถาม: ฉันจะรู้ขั้นตอนการผลิต PCB ได้อย่างไร
A: 5-7 วันสำหรับการผลิต PCB และการจัดซื้อส่วนประกอบ และ 14 วันสำหรับการประกอบและทดสอบ PCB
ถาม: ฉันจะตรวจสอบคุณภาพของ PCB ได้อย่างไร
ตอบ: เรามั่นใจว่าผลิตภัณฑ์ PCB แต่ละชิ้นทำงานได้ดีก่อนจัดส่งเราจะทดสอบทั้งหมดตามขั้นตอนการทดสอบของคุณ
