บอร์ด PCB หลายชั้น
Created with Pixso.

บอร์ด PCB หลายชั้นที่มี SMT FR4 2 ชั้น PCBA การออกแบบการรักษาพื้นผิวและ Soldermask เขียวสําหรับการใช้งานอิเล็กทรอนิกส์ต่าง ๆ OEM / ODM

บอร์ด PCB หลายชั้นที่มี SMT FR4 2 ชั้น PCBA การออกแบบการรักษาพื้นผิวและ Soldermask เขียวสําหรับการใช้งานอิเล็กทรอนิกส์ต่าง ๆ OEM / ODM

ชื่อแบรนด์: KAZ
เลขรุ่น: KAZA-0038
ขั้นต่ำ: 1 ยูนิต
ราคา: 0.1-20 USD / Unit
เงื่อนไขการจ่ายเงิน: T/T, Western Union, Moneygram, L/C, D/A
ความสามารถในการจําหน่าย: 2,000 ตร.ม. / เดือน
ข้อมูลรายละเอียด
สถานที่กำเนิด:
จีน
ได้รับการรับรอง:
UL&ROHS
ขนาดบอร์ดสูงสุด:
600 มม. x 1200 มม
วัสดุฐานสำหรับ PCB:
FR4, CEM-1, TACONIC, อะลูมิเนียม, วัสดุ Tg สูง, ROGERS ความถี่สูง ,TEFLON, ARLON, วัสดุปราศจากฮาโลเจ
ความหนาของรังของ Finish Baords:
0.21-7.0มม
ความกว้างของเส้นขั้นต่ำ:
3มิล (0.075มม.)
จบการรักษา:
HASL (Tin-Lead Free), ENIG(Immersion Gold), Immersion Silver , Gold Plating (Flash Gold), OSP เป็นต้
ความหนาของทองแดง:
0.5-14 ออนซ์ (18-490um)
การทดสอบทางอิเล็กทรอนิกส์:
100% E-Testing (High Voltage Testing); การทดสอบทางอิเล็กทรอนิกส์ 100% (การทดสอบไฟฟ้าแรงสูง
ชั้น:
6 ชั้น
ทองแดง:
2oz
พื้นผิว:
อีนิก/HASL
วัสดุ:
FR4
SoldMask:
เขียว/แดง/ดำ
ชั้น:
4 ชั้น
solderMaskColor:
สีเขียว, แดง, น้ำเงิน, ดำ, ขาว
วิธีทดสอบ:
การทดสอบโพรบ / การทดสอบ E
เสร็จ:
HASL/ ไร้สารตะกั่ว/ทอง/OSP/...
ขนาดสว่านขั้นต่ำ:
0.20 มม.
ฉนวนเรซิ่น:
อีพ็อกซี่ (EP)
ท่าเรือ:
เซินเจิ้นฮ่องกง
ตัวอย่าง:
มีอยู่
เส้นทางตาบอด:
1
มาตรฐานพีซีบีเอ:
ไอพีซี-A-610E
การเจาะโปรไฟล์:
V-cut, Rounting, Beveling
การติดตามขั้นต่ำ:
3 ล้าน (0.075 มม.)
กลัว:
การทดสอบ 100%
ขนาดกระดาน:
100 * 20 มม
มาตรฐาน PCB:
IPC-A-610 E คลาส II-III
รายละเอียดการบรรจุ:
แพ็คเกจสูญญากาศ
สามารถในการผลิต:
2,000 ตร.ม. / เดือน
เน้น:

การออกแบบ SMT FR4 PCBA

,

การออกแบบ PCBA 2 ชั้น

,

บริการประกอบ PCB Soldermask สีเขียว

คําอธิบายสินค้า
SMT FR4 2 แผ่น PCBA การบํารุงผิวออกแบบ สีเขียว Soldermask
OEM ODMบริการที่นําเสนอ การรักษาความปลอดภัย GSM การออกแบบ PCB / การออกแบบแผนภูมิอิเล็กทรอนิกส์ การพัฒนา
1คําอธิบายของบริการประกอบ PCB

การประกอบ PCB เป็น 4 ชั้น มันใช้สําหรับการใช้อุปกรณ์ความปลอดภัย เราสามารถยอมรับแบบต้นแบบ PCB,samll volume,medium and large volume. ไม่มี MOQ คําขอสําหรับการสั่งซื้อใหม่. PCB ของเราทั้งหมดได้รับ UL, TS 16949, ROHS, ISO เป็นต้นการรับรอง

2รายละเอียดของบริการประกอบ PCB
1ชั้นชั้น 1-30
2วัสดุFR-4, CEM-1, CEM-3, High TG, FR4 ไม่มีฮาโลเจน, FR-1, FR-2, อลูมิเนียม
3ความหนาของแผ่น0.2 มิลลิเมตร-7 มิลลิเมตร
4ขนาดสูงสุด ด้านแผ่นเสร็จ500 มม*500 มม
5ขนาดหลุมขุดขั้นต่ํา0.25 มิลลิเมตร
6ขนาดความกว้างของเส้น0.075mm (((3mil)
7ขั้นต่ําระยะเส้น0.075mm (((3mil)
8การทําปลายผิว / การรักษาHALS/HALS ไม่มีหมู ทองเคมี ทองเคมี ทองดําน้ํา ทองทองดําน้ํา เงิน/ทอง Osp ทองคํา
9ความหนาของทองแดง00.5-4.0 oz
10สีหน้ากากผสมสีเขียว/ดํา/ขาว/แดง/น้ําเงิน/เหลือง
11การบรรจุภายในแพ็คกระเป๋าสะพายล้าง พลาสติก
12การบรรจุภายนอกการบรรจุกระดาษกระดาษกระดาษกระดาษกระดาษ
13ความอดทนต่อรูPTH: ± 0076, NTPH: ± 005
14ใบรับรองUL, ISO9001, ISO14001, ROHS, CQC
15โปรไฟล การเจาะการตั้งทาง, V-CUT, Beveling
16งาน ประชุมให้บริการ OEM ทุกชนิดของการประกอบแผ่นวงจรพิมพ์
3สินค้า การใช้งาน:
  • การสื่อสารทางโทรคมนาคม
  • อิเล็กทรอนิกส์ผู้บริโภค
  • เครื่องตรวจสอบความปลอดภัย
  • อิเล็กทรอนิกส์รถยนต์
  • บ้านฉลาด
  • การควบคุมอุตสาหกรรม
  • กองทัพและการป้องกัน
  • อุตสาหกรรมรถยนต์
  • บ้านฉลาด
  • อัตโนมัติอุตสาหกรรม
  • อุปกรณ์การแพทย์
  • พลังงานใหม่
  • และอื่นๆ
4ข้อดีของบริการประกอบ PCB
  • ความรับผิดชอบสินค้าอย่างเข้มงวด โดยใช้มาตรฐาน IPC-A-160
  • การรักษาก่อนด้านวิศวกรรม ก่อนการผลิต
  • การควบคุมกระบวนการผลิต (5M)
  • การทดสอบแบบ E 100% การตรวจเห็นแบบ 100% รวมทั้ง IQC, IPQC, FQC, OQC
  • การตรวจสอบ AOI 100% รวมถึง X-ray, 3D microscope และ ICT
  • การทดสอบแรงดันสูง, การทดสอบการควบคุมอุปสรรค
  • มิโครส่วน, ความสามารถในการผสม, การทดสอบความเครียดทางความร้อน, การทดสอบแรงช็อค

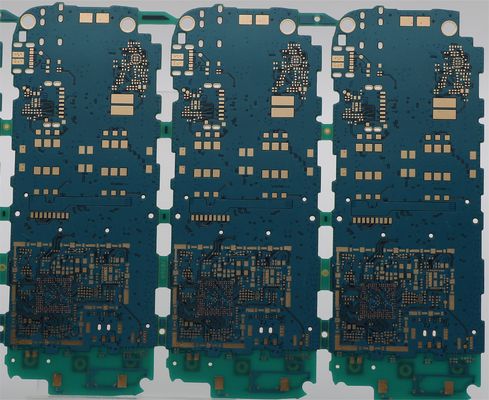

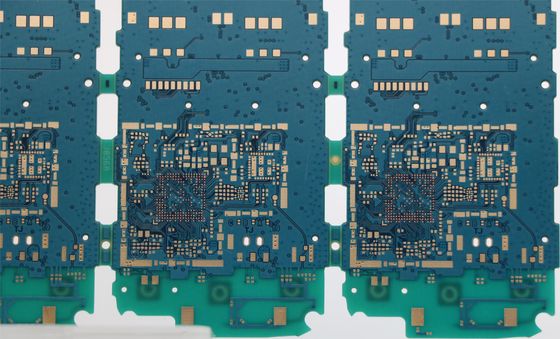

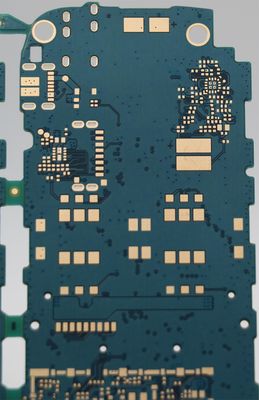

5ภาพ
บอร์ด PCB หลายชั้นที่มี SMT FR4 2 ชั้น PCBA การออกแบบการรักษาพื้นผิวและ Soldermask เขียวสําหรับการใช้งานอิเล็กทรอนิกส์ต่าง ๆ OEM / ODM 0 บอร์ด PCB หลายชั้นที่มี SMT FR4 2 ชั้น PCBA การออกแบบการรักษาพื้นผิวและ Soldermask เขียวสําหรับการใช้งานอิเล็กทรอนิกส์ต่าง ๆ OEM / ODM 1
6บริการ OEM / ODM / EMS สําหรับ PCBA:
  • PCBA การประกอบแผ่น PCB: SMT & PTH & BGA
  • PCBA และการออกแบบห้อง
  • การจัดหาและซื้อกันส่วนประกอบ
  • การสร้างต้นแบบอย่างรวดเร็ว
  • การพิมพ์ฉีดพลาสติก
  • การตราแผ่นโลหะ
  • การประกอบสุดท้าย
  • การทดสอบ: AOI, การทดสอบในวงจร (ICT), การทดสอบการทํางาน (FCT)
  • การชําระภาษีสําหรับการนําเข้าวัสดุและการส่งออกสินค้า
FAQ
Q1: คุณเป็นโรงงานหรือบริษัทการค้า?
เราเป็นโรงงาน บริษัทของเราเป็นผู้ผลิตอิเล็กทรอนิกส์
Q2: คุณยอมรับการสั่งตัวอย่างหรือไม่?
------ ใช่ เราสามารถรับสั่งตัวอย่างได้
Q3: ประกันคุณคืออะไร?
-----เราให้การรับประกัน 2 ปี สําหรับสินค้าที่บกพร่องไม่ได้โดยฤดูส่วนตัว, เราจะเปลี่ยนสําหรับมัน
Q4: เงื่อนไขการชําระเงินของคุณคืออะไร?
------ เรายอมรับ T / T ในล่วงหน้า, paypal, หรือบัญชี alipay.
Q5: เวลานําสําหรับการสั่งซื้อจํานวนมากคืออะไร?
------ ปกติใช้เวลาประมาณ 20-35 วัน ขึ้นอยู่กับปริมาณการสั่งซื้อ
