| ชื่อแบรนด์: | KAZ Circuit |
| เลขรุ่น: | พีซีบี-บี-0010 |
| ขั้นต่ำ: | 1 ชิ้น |
| ราคา: | USD/pc |
| เงื่อนไขการจ่ายเงิน: | T / T, Western Union, เพย์พาล |
| ความสามารถในการจําหน่าย: | 20,000 ตารางเมตร / เดือน |

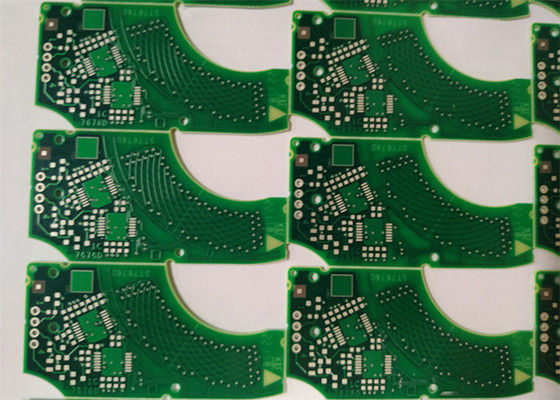

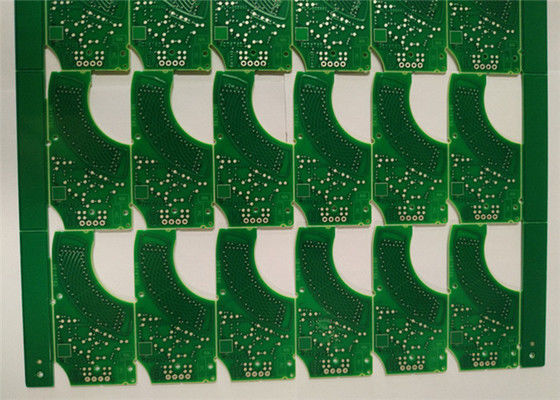

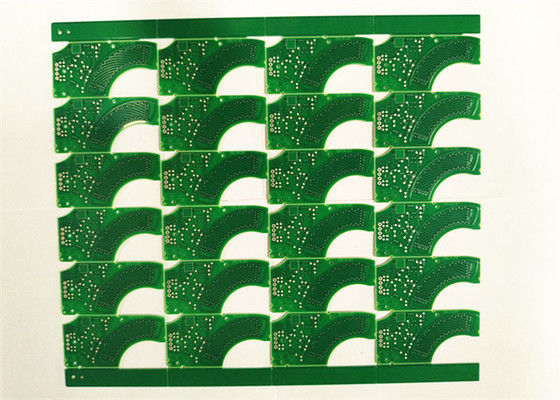

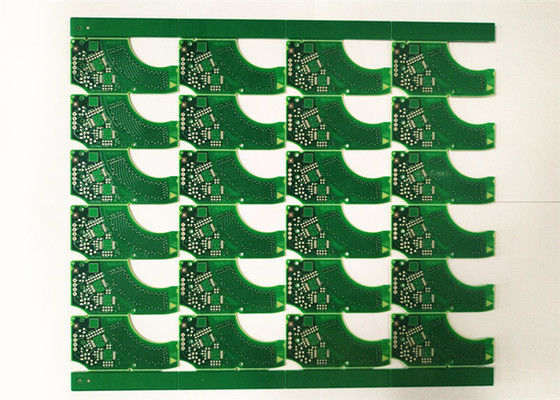

138.5*160mm / 25UP 94v 0 บอร์ดวงจร ENIG ผิว FR4 HDI บอร์ดวงจรพิมพ์ PCB รถยนต์
วิธีการสั่งซื้อ:
ข้อมูลเพิ่มเติมเกี่ยวกับ KAZ:
ความสามารถในการผลิต - PCB ที่แข็ง
| รายการ | ความสามารถในการผลิต |
| ประเภทสินค้า | หน้าง่ายเดียว, หน้าง่ายสองและหลายชั้น |
| ขนาดแผ่นสูงสุด | ขนาด: 600*1500mm |
| หลายชั้น: 600*1,200 มิลลิเมตร | |
| ปลายผิว | HASL, ENIG, OSP, Immersion Silver, Golden Finger เป็นต้น |
| ชั้น | 1 ~ 20 |
| ความหนาของกระดาน | 0.4~4.0 มิลลิเมตร |
| ทองแดงพื้นฐาน | 18um ((1/2oz), 35um (1oz), 70um (2oz), 105um (3oz), 150um (4oz), 300um (8oz) |
| วัสดุกระดาษ | FR-4, ฐานอลูมิเนียม, โพลิมิด, ฐานทองแดง, ฐานเซรามิก |
| ขนาดหลุมเจาะ | 0.1 มม. |
| ขั้นต่ําความกว้างเส้นและพื้นที่ | 00.075 มิลลิเมตร |
| การวางทองคํา | ความหนาของ nickel Plating 2.5 ~ 5mm, ความหนาของทอง 0.05 ~ 0.1mm |
| การฉีดหมึก | ความหนาของหมึก 2.5 ~ 5mm |
| พื้นที่บด | สายและขอบ: 0.15 มิลลิเมตร, หลุมและขอบ: 0.2 มิลลิเมตร, ความอดทนด้านนอก: +/- 0.1 มิลลิเมตร |
| ซ็อคเก็ตแชมเฟอร์ | มุม: 30°/45°/60° ความลึก: 1~3mm |
| V-Cut | มุม: 30°/45°/60° ความลึก: 1/3 ของความหนาของแผ่น, ขั้นต่ํา: 80 * 80mm |
| การทดสอบตอนเปิด/ปิด | พื้นที่ทดสอบสูงสุด: 400*1,200mm |
| จุดทดสอบสูงสุด: 12,000 แต้ม | |
| ความดันการทดสอบสูงสุด: 300V | |
| ความต้านทานการปิดกันสูงสุด: 100mΩ | |
| ความอดทนในการควบคุมความคัดค้าน | ± 10% |
| ความ อด ทน | 85°C~105°C / 280°C~360°C |
KAZ Circuit สามารถช่วยคุณได้อย่างไร
การผลิต PCB (ต้นแบบ, ขนาดเล็กและกลาง, การผลิตจํานวนมาก)
องค์ประกอบการจัดหา
การประกอบ PCB/SMT/DIP
เพื่อรับอ้างอิงครบวงจรของ PCB / PCBA, pls ให้ข้อมูลดังต่อไปนี้:
ไฟล์ Gerber พร้อมรายละเอียดของ PCB
รายการ BOM (ดีกว่ากับ Excel fomart)
รูปภาพของ PCBA (ถ้าคุณได้ทํา PCBA นี้ก่อน)
PCB สําหรับรถยนต์ เป็นส่วนประกอบสําคัญในรถยนต์ที่ทันสมัย และมีบทบาทสําคัญในระบบอิเล็กทรอนิกส์และระบบควบคุมPCB เหล่านี้ถูกออกแบบมาเพื่อทนต่อสภาพแวดล้อมที่รุนแรงและความต้องการที่เข้มงวดของอุตสาหกรรมรถยนต์.
ลักษณะและข้อพิจารณาสําคัญสําหรับ PCB ของรถยนต์ประกอบด้วย:
ความน่าเชื่อถือและทนทาน
PCB สําหรับรถยนต์ต้องสามารถทํางานได้อย่างน่าเชื่อถือ ภายใต้อุณหภูมิสูงสุด, ความสั่นสะเทือน และความเครียดสิ่งแวดล้อมอื่น ๆ ที่รถชนพบ
วัสดุที่แข็งแกร่ง เช่น ทองแดงคุณภาพสูง ผนังพรีเมี่ยม และเคลือบพิเศษ
ความปลอดภัยและการปฏิบัติตาม
PCB สําหรับรถยนต์มีมาตรฐานความปลอดภัยและความต้องการตามกฎหมายที่เข้มงวดเช่นที่กําหนดโดยองค์กร เช่น ISO (องค์กรสากลเพื่อมาตรฐาน) และ IATF (กลุ่มปฏิบัติการรถยนต์สากล).
การออกแบบต้องสอดคล้องกับมาตรฐานเหล่านี้ เพื่อรับประกันความปลอดภัยและความน่าเชื่อถือของระบบรถยนต์
การลดขนาดและความซับซ้อน
อิเล็กทรอนิกส์รถยนต์กําลังปรับปรุงความซับซ้อนมากขึ้น ซึ่งต้องการการออกแบบ PCB ที่มีความทันสมัยมากขึ้น ด้วยความหนาแน่นของส่วนประกอบที่สูงขึ้นและปัจจัยรูปแบบที่เล็กกว่า
PCB หลายชั้น องค์ประกอบความละเอียด และเทคโนโลยีการเชื่อมต่อที่ทันสมัยมักถูกใช้เพื่อตอบสนองความต้องการพื้นที่และผลงาน
การจัดการความร้อน:
PCB สําหรับรถยนต์มักจะทํางานในสภาพแวดล้อมที่มีอุณหภูมิสูง ซึ่งต้องการการจัดการความร้อนที่มีประสิทธิภาพ เช่น ช่องระบายความร้อน ช่องทางความร้อน และเทคโนโลยีการเย็นที่เชี่ยวชาญ
ความเหมาะสมทางแม่เหล็กไฟฟ้า (EMC):
PCB สําหรับรถยนต์ต้องถูกออกแบบเพื่อลดการขัดแย้งทางไฟฟ้าแม่เหล็ก (EMI) เป็นอย่างน้อย และให้ความเหมาะสมทางไฟฟ้าแม่เหล็ก (EMC) กับระบบรถยนต์อื่นๆ
การ ป้องกัน การ ติด แผ่นดิน และ การ ส่ง เส้นสัญญาณ ให้ ระวัง เป็น สิ่ง ที่ สําคัญ ที่ จะ พิจารณา.
ส่วนประกอบประเภทรถยนต์:
PCB สําหรับรถยนต์ใช้ส่วนประกอบอิเล็กทรอนิกส์พิเศษที่เหมาะสมกับสภาพการทํางานที่ยากลําบากของรถยนต์ เช่น ระยะอุณหภูมิที่สูงขึ้น ความต้านทานกับการกระแทกและอายุการใช้งานที่ยาวนานขึ้น
การใช้งาน PCB ในรถยนต์หลัก ๆ ประกอบด้วยหน่วยควบคุมเครื่องยนต์ (ECU), โมดูลควบคุมการส่ง, ระบบสารสนเทศบันเทิง, อินเตอร์เฟซเซ็นเซอร์, และระบบช่วยเหลือผู้ขับขี่ที่ก้าวหน้า (ADAS).
อุตสาหกรรม PCB ของรถยนต์ยังคงพัฒนาต่อไป ด้วยความก้าวหน้าในวัสดุ เทคนิคการออกแบบ และกระบวนการผลิต เพื่อตอบสนองความน่าเชื่อถือและความปลอดภัยของรถยนต์ที่ทันสมัย.
ภาพเพิ่มเติม
