รายละเอียดสินค้า

Created with Pixso. บ้าน Created with Pixso. ผลิตภัณฑ์ Created with Pixso.
ชุด PCB ที่กำหนดเอง
Created with Pixso.

ความหนา 0.8-1.6 มิลลิเมตร ส่วนประกอบการประกอบ PCB ที่กําหนดเอง IPC มาตรฐานชั้น 2 หรือ 3

ความหนา 0.8-1.6 มิลลิเมตร ส่วนประกอบการประกอบ PCB ที่กําหนดเอง IPC มาตรฐานชั้น 2 หรือ 3

ชื่อแบรนด์: Null
เลขรุ่น: พีซีบี DLP_U205A_V1
ขั้นต่ำ: 1 ชิ้น
ราคา: ต่อรองได้
เงื่อนไขการจ่ายเงิน: T / T, Western Union; เพย์พาล
ความสามารถในการจําหน่าย: 100000pcs/เดือน
ข้อมูลรายละเอียด
สถานที่กำเนิด:
เชียงใหม่ จีน
ได้รับการรับรอง:
IATF16949-2016 | ISO9001 2015 | UL 337072 | ROHS
วัสดุ PCB:
FR4
ข้อมูลจำเพาะ:
ตามไฟล์ Gerber ของลูกค้า
ชั้น:
4เลเยอร์
ความหนาของบอร์ด:
0.8-1.6มม
ปลายผิว:
เอนิก 1-2U"
คุณภาพมาตรฐาน:
IPC คลาส 2 หรือ 3
รายละเอียดการบรรจุ:
ถุงสูญญากาศและถุงป้องกันไฟฟ้าสถิตย์
สามารถในการผลิต:
100000pcs/เดือน
เน้น:

1.6 มิลลิเมตร การประกอบ PCB ที่กําหนดเอง

,

0.8 มิลลิเมตร การประกอบ PCB ที่กําหนดเอง

,

องค์ประกอบการประกอบ PCB ตามสั่ง

คําอธิบายสินค้า

เทคโนโลยีการติดตั้งบนผิว (SMT): เทคโนโลยีการติดตั้งบนผิวคือวิธีการที่ใช้อย่างแพร่หลายในการประกอบวงจรพิมพ์. มันเกี่ยวข้องกับการวางองค์ประกอบที่ติดตั้งบนผิวตรงบนผิวของ PCBกําจัดความจําเป็นขององค์ประกอบผ่านรู และอนุญาตให้มีความหนาแน่นขององค์ประกอบที่สูงขึ้นและขนาด PCB ที่เล็กกว่าองค์ประกอบ SMT ปกติจะเล็กกว่า, น้ําหนักเบากว่า, และให้ผลประกอบการไฟฟ้าที่ดีกว่า

เทคโนโลยีผ่านรู (THT): ขณะที่เทคโนโลยีการติดตั้งบนพื้นผิวเป็นที่แพร่หลาย, เทคโนโลยีผ่านรูยังคงถูกใช้ในแอปพลิเคชั่นบางอย่าง,โดยเฉพาะสําหรับส่วนประกอบที่ต้องการการเชื่อมต่อทางกลที่แข็งแกร่งหรือความสามารถในการจัดการพลังงานสูงองค์ประกอบหลุมผ่านมีสายที่ผ่านหลุมเจาะใน PCB และพวกเขาถูกผสมในด้านตรงข้ามองค์ประกอบ THT ให้ความแข็งแรงทางกลและเหมาะสําหรับการใช้งานที่มีความเครียดทางกลสูง.

การประกอบแบบอัตโนมัติ: เพื่อเพิ่มประสิทธิภาพและความแม่นยํา การประกอบวงจรพิมพ์หลายกระบวนการ ใช้อุปกรณ์อัตโนมัติเครื่องมืออัตโนมัติที่เลือกและวางที่ใช้ในการตั้งตําแหน่งอย่างแม่นยําส่วนประกอบที่ติดตั้งบนพื้นผิวบน PCBเครื่องจักรเหล่านี้สามารถจัดการปริมาณที่สูง, ปรับปรุงความแม่นยําในการวาง, และลดเวลาการประกอบเมื่อเทียบกับวิธีการประกอบมือ.

การออกแบบเพื่อการประกอบ (DFA): การออกแบบเพื่อการประกอบคือวิธีการที่เน้นการปรับปรุงการออกแบบ PCB เพื่อให้การประกอบง่ายและมีประสิทธิภาพหลักการของ DFA รวมถึงการลดจํานวนองค์ประกอบที่เป็นเอกลักษณ์, ลดจํานวนของขั้นตอนการประกอบและปรับปรุงการวางส่วนประกอบเพื่อลดความเสี่ยงของความผิดพลาดหรือความบกพร่องระหว่างการประกอบ

การทดสอบในวงจร (ICT): การทดสอบในวงจรเป็นวิธีที่ใช้กันทั่วไปในการตรวจสอบความสมบูรณ์แบบทางไฟฟ้าและการทํางานของวงจรประกอบมันเกี่ยวข้องกับการใช้เครื่องตรวจสอบพิเศษเพื่อวัดความกระชับกําลัง, กระแสไฟฟ้าและปริมาตรอื่น ๆ ที่จุดต่างๆ บน PCB ICT สามารถระบุวงจรเปิด, วงจรสั้น, หรือความล้มเหลวขององค์ประกอบได้อย่างรวดเร็วการรับรองว่าวงจรที่ประกอบไว้ตรงกับรายละเอียดที่ต้องการ.

การทดสอบฟังก์ชัน: การทดสอบฟังก์ชันจะดําเนินการเพื่อให้แน่ใจว่าวงจรประกอบทํางานตามที่ตั้งใจและตอบสนองเกณฑ์การทํางานที่ต้องการมันเกี่ยวข้องกับการนําเข้าและตรวจสอบผลิตเพื่อตรวจสอบการทํางานและผลประกอบการของวงจรภายใต้สภาพการทํางานปกติการทดสอบฟังก์ชันสามารถทําด้วยมือหรือใช้อุปกรณ์ทดสอบอัตโนมัติ ขึ้นอยู่กับความซับซ้อนของวงจรและความต้องการการทดสอบ

การควบคุมคุณภาพ: การควบคุมคุณภาพเป็นสิ่งจําเป็นในการประกอบวงจรพิมพ์ เพื่อให้แน่ใจว่าผลิตภัณฑ์สุดท้ายตรงกับมาตรฐานที่ต้องการมันเกี่ยวข้องกับกระบวนการตรวจสอบและทดสอบที่แตกต่างกันในระยะของการประกอบ, รวมถึงการตรวจสอบทางสายตา, การตรวจสอบทางสายตาอัตโนมัติ (AOI), การตรวจสอบด้วยรังสีเอ็กซ์, และการทดสอบไฟฟ้าการรับรองว่าวงจรที่ประกอบไว้มีคุณภาพและความน่าเชื่อถือที่ต้องการ.

โดยการปฏิบัติตามแนวทางที่ดีที่สุดในการประกอบวงจรพิมพ์ และการนํามาใช้มาตรการควบคุมคุณภาพผู้ผลิตสามารถผลิตระบบอิเล็กทรอนิกส์ที่มีคุณภาพสูง ที่ตอบสนองความต้องการของลูกค้าและมาตรฐานของอุตสาหกรรม.

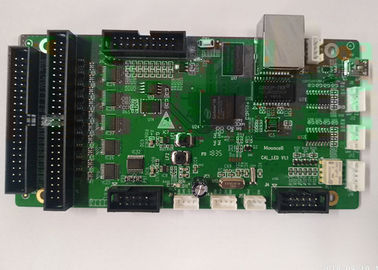

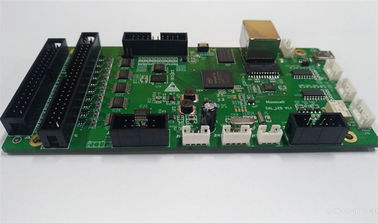

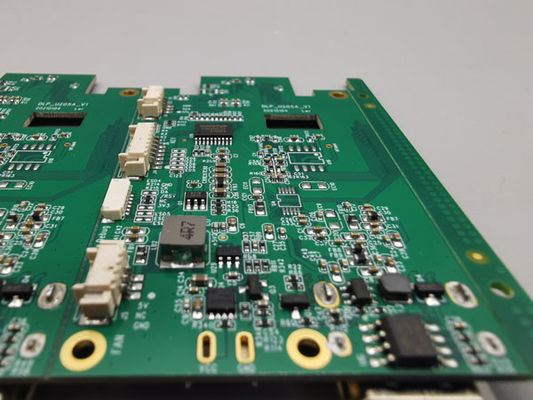

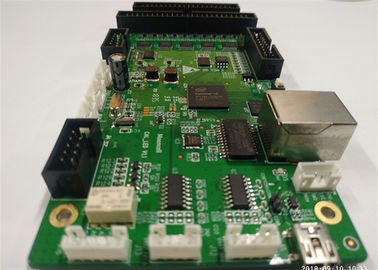

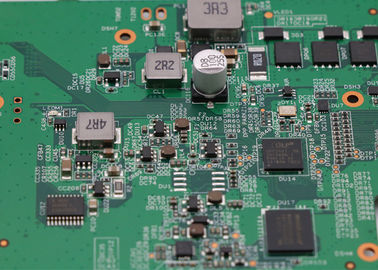

ภาพ

ความหนา 0.8-1.6 มิลลิเมตร ส่วนประกอบการประกอบ PCB ที่กําหนดเอง IPC มาตรฐานชั้น 2 หรือ 3 0 ความหนา 0.8-1.6 มิลลิเมตร ส่วนประกอบการประกอบ PCB ที่กําหนดเอง IPC มาตรฐานชั้น 2 หรือ 3 1 ความหนา 0.8-1.6 มิลลิเมตร ส่วนประกอบการประกอบ PCB ที่กําหนดเอง IPC มาตรฐานชั้น 2 หรือ 3 2





KAZ Circuit สามารถช่วยคุณได้อย่างไร

  • การผลิต PCB (ต้นแบบ, ขนาดเล็กและกลาง, การผลิตจํานวนมาก)
  • องค์ประกอบการจัดหา
  • การประกอบ PCB/SMT/DIP
  • การสร้างและทดสอบกล่อง

เพื่อรับอ้างอิงครบวงจรของ PCB / PCBA, pls ให้ข้อมูลดังต่อไปนี้:

  • ไฟล์ Gerber พร้อมรายละเอียดของ PCB
  • รายการ BOM (ดีกว่ากับ Excel fomart)
  • รูปภาพของ PCBA (ถ้าคุณได้ผลิต PCBA นี้มาก่อน)

ข้อมูลบริษัท:


KAZ Circuit ประกอบกิจการเป็นผู้ผลิต PCB&PCBA ตั้งแต่ปี 2007 โดยเชี่ยวชาญในการผลิตต้นแบบที่เปลี่ยนเร็ว และชุดขนาดเล็กและกลางของ PCB ที่แข็งแรงกระดานแบบแข็งยืดหยุ่นและหลายชั้น.

และบอร์ดวงจรอะลูมิเนียมสับสราต เรามีความแข็งแรงในการผลิตบอร์ดโรเจอร์, บอร์ดเมทอรอนเมทอเรียล และ 2&3 ขั้นตอน HDI บอร์ดและอื่น ๆ

นอกจากมีสายการผลิต SMT 6 ช่อง และ DIP 2 ช่อง เรายังให้บริการแบบเดียวกับลูกค้าของเราด้วย



ความสามารถของผู้ผลิต:

ความจุ ขนาดสองด้าน: 12000 ตารางเมตร / เดือน
หลายชั้น: 8000 ตารางเมตร / เดือน
ขั้นต่ําความกว้างเส้น/ช่องว่าง 4/4 มิล (1 มิล = 0.0254 มิล)
ความหนาของแผ่น 0.3 ~ 4.0 มิลลิเมตร
ชั้น 1 ~ 30 ชั้น
วัสดุ FR-4 อลูมิเนียม PIวัสดุ MEGTRON
ความหนาของทองแดง 0.5 ~ 4 oz
วัสดุ Tg Tg140 ~ TG170
ขนาด PCB มากที่สุด 600*1200 มม.
ขนาดหลุม 0.2 มิลลิเมตร (+/- 0.025)
การบํารุงผิว HASL, ENIG, OSP
