คําอธิบายสินค้า

พิเศษ PCB ประกอบ PCB พิเศษ PCB การผลิตแผ่นวงจร

ข้อมูลรายละเอียด:



ชั้น 4
วัสดุ FR-4
ความหนาของแผ่น 1.6 มิลลิเมตร
ความหนาของทองแดง 1 ออนซ์
การบํารุงผิว HASL LF
ขายหน้ากากและผ้าไหม สีแดงและสีขาว
มาตรฐานคุณภาพ IPC ประเภท 2 การทดสอบ E 100%
ใบรับรอง TS16949, ISO9001, UL, RoHS



ข้อมูลบริษัท:
KAZ Circuit เป็นผู้ผลิต PCB มืออาชีพจากประเทศจีนตั้งแต่ปี 2007การประกอบ PCBให้บริการลูกค้าของเรา ตอนนี้มีประมาณ 300 คน รับรองด้วย ISO9001, TS16949, UL, RoHSเรามั่นใจที่จะให้คุณผลิตภัณฑ์ที่มีคุณภาพกับราคาโรงงานที่กํากับภายในเวลาจัดส่งที่รวดเร็วที่สุด!


เพื่อรับอ้างอิงครบวงจรของ PCB / PCBA, pls ให้ข้อมูลดังต่อไปนี้:


  • ไฟล์ Gerber พร้อมรายละเอียดของ PCB
  • รายการ BOM (ดีกว่ากับ Excel fomart)
  • รูปภาพของ PCBA (ถ้าคุณได้ทํา PCBA นี้ก่อน)


KAZ Circuit สามารถช่วยคุณได้อย่างไร


  • การออกแบบ PCB และ PCBA
  • การผลิต PCB (ต้นแบบ, ขนาดเล็กและกลาง, การผลิตจํานวนมาก)
  • องค์ประกอบการจัดหา
  • การประกอบ PCB/SMT/DIP


ความสามารถในการผลิต KAZ:


ความจุ ขนาดสองด้าน: 12000 ตารางเมตร / เดือน
หลายชั้น: 8000 ตารางเมตร / เดือน
ขั้นต่ําความกว้างเส้น/ช่องว่าง 4/4 มิล (1 มิล = 0.0254 มิล)
ความหนาของแผ่น 0.3 ~ 4.0 มิลลิเมตร
ชั้น 1 ~ 20 ชั้น
วัสดุ FR-4 อลูมิเนียม PI
ความหนาของทองแดง 0.5 ~ 4 oz
วัสดุ Tg Tg140 ~ TG170
ขนาด PCB มากที่สุด 600*1200 มม.
ขนาดหลุม 0.2 มิลลิเมตร (+/- 0.025)
การบํารุงผิว HASL, ENIG, OSP



ความสามารถ SMT

พิเศษ PCB ประกอบ PCB พิเศษ PCB การผลิตแผ่นวงจร 0



การรับรอง:

ISO9001 / ISO14001 / ISO45001 (ทหาร) / TS16949 (รถยนต์) / RoHS / UL



กระบวนการประกอบ PCB แบบต้นแบบ


การออกแบบและผลิต PCB:
ทํางานกับนักออกแบบ PCB เพื่อสร้างแผนและแผนการสําหรับ PCB แบบต้นแบบ
จบการออกแบบ PCB โดยพิจารณาการวางส่วนประกอบ การติดตามเส้นทาง และความต้องการพิเศษใดๆ
ส่งไฟล์การออกแบบไปยังผู้ผลิต PCB เพื่อสร้างต้นแบบอย่างรวดเร็ว
รับ PCB แบบแรกจากผู้ผลิต และตรวจสอบมันเพื่อหาความบกพร่อง



การจัดซื้อส่วนประกอบ:
ระบุองค์ประกอบอิเล็กทรอนิกส์ที่ต้องการ เช่น ICs, resistors, capacitors และ connectors
ซื้อส่วนประกอบที่จําเป็น โดยปกติจากผู้จําหน่ายหรือแหล่งออนไลน์ที่ขายส่วนประกอบในปริมาณน้อย
รับประกันว่าส่วนประกอบมีความสอดคล้องกับการออกแบบ PCB และตรงกับรายละเอียดของโครงการ



คู่มือการประกอบ PCB:
เตรียม PCB เพื่อการประกอบ โดยทําความสะอาดพื้นผิวและใช้ผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสม
องค์ประกอบถูกวางและผสมผสานด้วยมือกับ PCB โดยใช้เครื่องผสมผสานหรือสถานีการทํางานอากาศร้อน
ตรวจสอบภาพ PCB ที่ประกอบไว้เพื่อให้แน่ใจว่ามีการวางส่วนประกอบและสับสับที่ถูกต้อง
ขั้นตอนการประกอบแบบอัตโนมัติ
สําหรับปริมาณต้นแบบที่ใหญ่กว่าหรือ PCB ที่ซับซ้อนกว่า พิจารณาใช้กระบวนการการประกอบแบบครึ่งอัตโนมัติหรืออัตโนมัติ เช่น
การพิมพ์แบบ stencil สําหรับการใช้งานผสมผสมผสม
เครื่องชักและวางเครื่องสําหรับการวางส่วนประกอบ
การผสมผสานแบบถอยหลังในเตาอบคอนเวกชั่น



การทดสอบและแก้ปัญหา:
ทําการทดสอบต่าง ๆ เพื่อตรวจสอบฟังก์ชันและความน่าเชื่อถือของ PCB แบบต้นแบบ เช่น
การทดสอบไฟฟ้า (ตัวอย่างเช่น การวัดความต่อเนื่อง ความต้านทาน ความแรงดัน และกระแสไฟฟ้า)
การทดสอบการทํางานเพื่อให้แน่ใจว่า PCB ตอบสนองกับรายละเอียดการออกแบบ
แก้ไขปัญหาใด ๆ ที่พบในระหว่างการทดสอบและปรับปรุงที่จําเป็นต่อการออกแบบ PCB หรือกระบวนการการประกอบ


การออกแบบและการประกอบแบบต่อเนื่อง:
ทําการปรับปรุงการออกแบบที่จําเป็นต่อ PCB ตามผลการทดสอบและผลตอบสนอง
ซ้ํากระบวนการผลิตและการประกอบ ด้วยการออกแบบที่ปรับปรุง
ต่อไปกับกระบวนการซ้ําซ้ํานี้จนกระทั่ง PCB แบบต้นแบบตอบสนองความต้องการและเป้าหมายการทํางานทั้งหมด
การบรรจุและเอกสารสุดท้าย:
แพ็คพีซีบีต้นแบบ สําหรับการเก็บและขนส่งที่ปลอดภัย
ส่งเอกสารที่จําเป็น เช่น คําแนะนําการประกอบ ภาพแผน และรายงานการทดสอบ



ข้อพิจารณาหลักในการสร้างต้นแบบ PCB:
เน้นการตอบสนองอย่างรวดเร็วและความยืดหยุ่นเพื่อรองรับการเปลี่ยนแปลงการออกแบบ
ผลิตต้นแบบแรก โดยใช้เทคนิคการประกอบด้วยมือ เช่น การเชื่อมผ่านหลุม
ใช้การจัดซื้อส่วนประกอบขนาดเล็กเพื่อสนับสนุนกระบวนการสร้างต้นแบบ
ดําเนินการทดสอบอย่างละเอียดและแก้ปัญหาเพื่อระบุและแก้ปัญหาด้านการออกแบบหรือการประกอบ
การทํางานร่วมกันอย่างใกล้ชิดระหว่างผู้ออกแบบ PCB, ผู้ประกอบ PCB และผู้มีส่วนร่วมในโครงการ



รายการรุ่นแรกของ PCBกระบวนการนี้มีความสําคัญในการรับรองการออกแบบ การระบุปัญหาใด ๆ และการปรับปรุงสินค้าก่อนการเข้าสู่การผลิตเต็มมันทําให้การทดลองและทดสอบอย่างรวดเร็ว เพื่อให้แน่ใจว่าการออกแบบ PCB สุดท้ายตรงกับความต้องการของโครงการ.

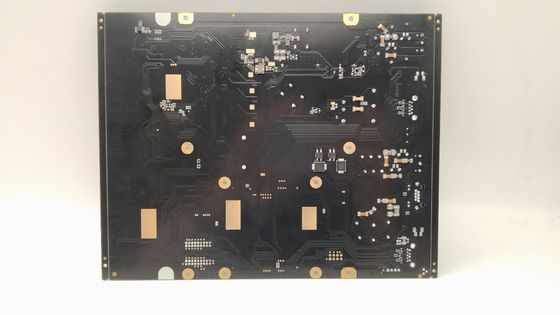

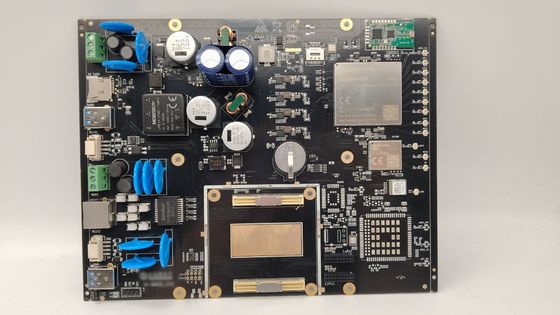

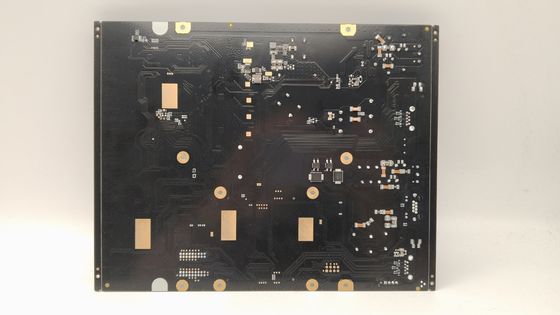

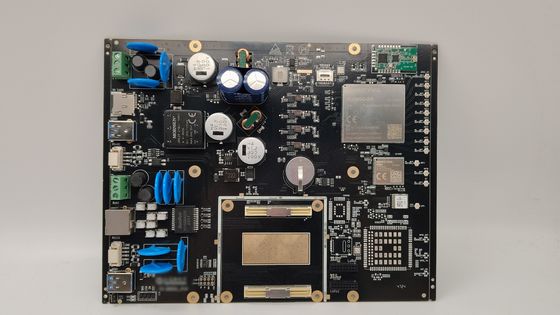

ภาพเพิ่มเติมLED Display Controller PCB ชุดผู้ผลิตการตอบสนองเร็ว คุณภาพสูงy
