| ชื่อแบรนด์: | KAZ |
| เลขรุ่น: | คาซ่า-บี-034 |
| ขั้นต่ำ: | 1 Unit |
| เงื่อนไขการจ่ายเงิน: | Western Union, T/T, L/C, D/P, MoneyGram |
| ความสามารถในการจําหน่าย: | 100000 pieces |
เซนเซอร์ LED ด้านสอง OEM รุ่นแรก PCB ประกอบ PCB บอร์ด PCB โรงงาน PCB SMT ประกอบ,3 มิล
1ลักษณะ
1. บริการ OEM จุดเดียว, ผลิตในเชนเจนของจีน
2ผลิตโดย Gerber File และ BOM List จากลูกค้า
3วัสดุ FR4 ตอบสนองมาตรฐาน 94V0
4. SMT, DIP เทคโนโลยีสนับสนุน
5. HASL ปลอดหมู ป้องกันสิ่งแวดล้อม
6. UL, CE, RoHS ตรงกับ
7ส่งโดย DHL,UPS,TNT,EMS หรือตามความต้องการของลูกค้า
2. PCBAความสามารถทางเทคนิค
| SMT | ความแม่นยําของตําแหน่ง:20 um |
| ขนาดส่วนประกอบ:0.4×0.2mm(01005) ₹130×79mm,Flip-CHIP,QFP,BGA,POP | |
| ความสูงส่วนประกอบสูงสุด:25mm | |
| ขนาด PCB สูงสุด:680 × 500 มิลลิเมตร | |
| ขนาด PCB ขั้นต่ํา: ไม่จํากัด | |
| ความหนาของ PCB:0.3 ถึง 6 มิลลิเมตร | |
| น้ําหนัก PCB:3KG | |
| ชุดทหารคลื่น | ความกว้าง PCB สูงสุด:450mm |
| ขั้นต่ํา ความกว้าง PCB: ไม่จํากัด | |
| ความสูงของส่วนประกอบ: 120 มิลลิเมตรบน / Bot 15 มิลลิเมตร | |
| ผงเหงื่อ | ประเภทโลหะ: อะไหล่ อะไหล่ทั้งชิ้น |
| วัสดุโลหะ: ทองแดง อลูมิเนียม | |
| ปลายผิว:การเคลือบ Au, การเคลือบสลิเวอร์, การเคลือบ Sn | |
| อัตราการไหลเวียนอากาศ:น้อยกว่า 20% | |
| เครื่องกด | ระยะการกด: 0-50KN |
| ขนาด PCB สูงสุด: 800X600mm | |
| การทดสอบ | ICT การบินเครื่องสํารวจ การเผาไหม้ การทดสอบฟังก์ชัน ระยะอุณหภูมิ |
การรับรอง:
ISO9001 / ISO14001 / ISO45001 (ทหาร) / TS16949 (รถยนต์) / RoHS / UL
การสร้างต้นแบบ PCBเป็นกระบวนการในการสร้างและทดสอบรุ่นขนาดเล็กของพานวงจรพิมพ์ ก่อนที่จะดําเนินการสู่การผลิตขนาดใหญ่ขั้นตอนนี้มีความสําคัญในวงจรการพัฒนาสินค้า เพราะมันตรวจสอบการออกแบบ PCBการทํางานและการผลิต
ขั้นตอนสําคัญที่เกี่ยวข้องกับรุ่นแรกของ PCB:
การตรวจสอบการออกแบบ:
ตรวจสอบเอกสารการออกแบบ PCB อย่างละเอียด รวมถึงแผนแผนและการวางแผน เพื่อให้แน่ใจว่าการออกแบบตอบสนองความต้องการทางการทํางานและทางเทคนิค
การตรวจสอบนี้อาจรวมถึงการตรวจสอบการละเมิดกฎการออกแบบ การวางส่วนประกอบ การนําสัญญาณไปทาง และการผลิตทั่วไป
การเลือกส่วนประกอบและการจัดซื้อ
เลือกองค์ประกอบอิเล็กทรอนิกส์ที่ต้องการ เช่น วงจรบูรณาการ, แผ่นต่อต้าน, เครื่องประกอบและเครื่องเชื่อม โดยพิจารณาตามรายละเอียดการออกแบบ
องค์ประกอบเหล่านี้จะมาจากผู้จําหน่ายที่น่าเชื่อถือ เพื่อให้แน่ใจว่ามีให้บริการและสอดคล้องกับความต้องการการออกแบบ
การผลิต PCB แบบต้นแบบ:
ไฟล์การออกแบบ PCB ถูกส่งไปยังสถานที่ผลิต PCB ซึ่งผลิตต้นแบบ PCB ของร่างกาย
ซึ่งอาจเกี่ยวข้องกับกระบวนการ เช่น การเคลือบทองแดง การเจาะและการใช้หน้ากากผสมเพื่อสร้างโครงสร้าง PCB หลายชั้นที่ต้องการ
การประกอบส่วนประกอบ
ส่วนประกอบอิเล็กทรอนิกส์ถูกวางและผสมผสานกับ PCB แบบต้นแบบด้วยมือหรือครึ่งอัตโนมัติ
ซึ่งสามารถทําได้ โดยใช้เทคนิคเช่น การผสมรูผ่าน การผสมพื้นผิว หรือแม้แต่กระบวนการที่ก้าวหน้า เช่น การผสมแบบกลับ
การตรวจสอบและการทดสอบ
ตรวจสอบ PCB แบบต้นแบบที่ประกอบไว้อย่างละเอียด เพื่อตรวจหาความบกพร่องในการผลิต เช่น สะพานผสมผสม, ส่วนประกอบที่ขาดหาย, หรือทิศทางส่วนประกอบที่ไม่ถูกต้อง
การทดสอบฟังก์ชันจะดําเนินการเพื่อตรวจสอบการทํางานของ PCB รวมถึงการเชื่อมต่อ, ความสมบูรณ์แบบของสัญญาณ และการทํางานของวงจรและระบบย่อยแต่ละลําดับ
การทบทวนและปรับปรุงการออกแบบ:
จากผลการตรวจสอบและการทดสอบ การออกแบบ PCB สามารถปรับปรุงหรือปรับปรุงเพื่อแก้ปัญหาใด ๆ หรือปรับปรุงผลงานของมัน
กระบวนการทบทวนนี้ดําเนินต่อไปจนกว่า PCB แบบต้นแบบจะตอบสนองความต้องการและความต้องการที่ต้องการ
รุ่นแรกของ PCBโดยทั่วไปจะดําเนินการในชุดเล็ก ๆ หรือหน่วยเดียว โดยใช้อุปกรณ์เฉพาะอย่างเช่น เครื่องชักและวาง เครื่องอบลื่นกลับ และอุปกรณ์ทดสอบ
ก่อนการผลิตจํานวนมากรุ่นแรกของ PCBขั้นตอนสําคัญในการรับรองความน่าเชื่อถือ ความสามารถและความสามารถในการผลิตของผลิตภัณฑ์ PCB สุดท้าย

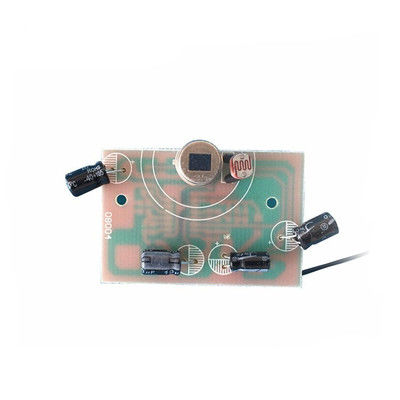

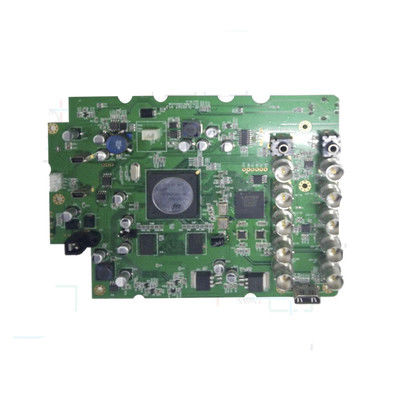

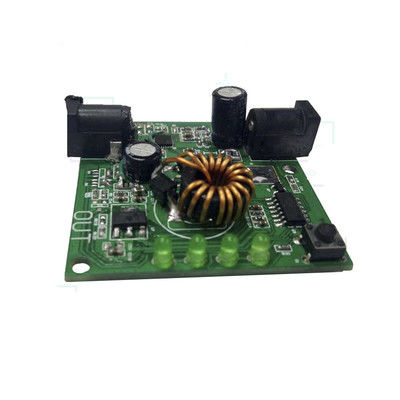

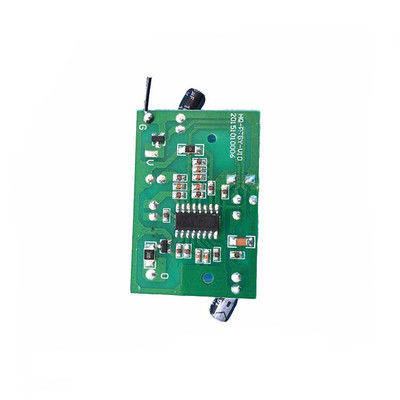

2. PCBA ภาพ
