PCB แหล่งจ่ายไฟ หมายความว่า PCB ใช้กับแหล่งจ่ายไฟเช่นธนาคารพลังงานการเปลี่ยนแหล่งจ่ายไฟและอื่น ๆ มีความหนาของทองแดงหนัก (2 ออนซ์, 3 ออนซ์หรือหนักกว่า)
ชั้นการทำงาน:
แผงวงจรรวมถึงชั้นการทำงานหลายประเภทเช่นชั้นสัญญาณเลเยอร์การป้องกันชั้นซิลค์สกรีนและชั้นภายในเป็นต้นฟังก์ชันต่างๆของเลเยอร์ต่างๆจะได้รับการแนะนำโดยย่อดังนี้:
1. ชั้นสัญญาณ: ส่วนใหญ่ใช้เพื่อวางส่วนประกอบหรือสายไฟ
2 ชั้นป้องกัน: ใช้หลักเพื่อให้แน่ใจว่าแผงวงจรไม่จำเป็นต้อง เคลือบ ดีบุก เพื่อให้มั่นใจความน่าเชื่อถือของการดำเนินงานแผงวงจร
3. ชั้นซิลค์สกรีน: ส่วนใหญ่ที่ใช้ในส่วนประกอบของแผงวงจรพิมพ์ที่หมายเลขซีเรียลหมายเลขการผลิตและชื่อ บริษัท
4 ชั้นภายใน: ใช้เป็นหลักเป็นชั้นสายสัญญาณ
5. เลเยอร์อื่น ๆ : ส่วนใหญ่ประกอบด้วยเลเยอร์สี่ประเภทดังนี้:
Drill Guide (Drill orifice layer): ใช้สำหรับเจาะตำแหน่งบนแผงวงจรพิมพ์
Keep-out Layer: ส่วนใหญ่ใช้ในการวาดเฟรมไฟฟ้าของแผงวงจร
รายละเอียดสินค้า:
การชำระเงิน:
|
ชื่อแบรนด์: | OEM | ประเภท: | PCB แข็ง |
---|---|---|---|
ตัวแทน: | มีคุณสมบัติ | วัสดุ: | PI & Shengyi FR4 |
ชั้น: | 4 | การอนุมัติ: | ISO9001 | ISO9001 | UL ( E337072 ) | UL (E337072) | TS16949 ( 0259279 |
แสงสูง: | แผงวงจรพิมพ์ pcb,pcb ความถี่สูง |
แผงวงจรพิมพ์พาวเวอร์ซัพพลายแบบยืดหยุ่น ENIG Green soldermask PCB
1. คุณสมบัติของกล้องวงจรปิด PCB
1. บริการ OEM แบบครบวงจร: ผลิตในเซินเจิ้นของจีน
2. ผลิตโดย Gerber File และ Bom LIst ที่ลูกค้านำเสนอ
3. SMT, การสนับสนุนเทคโนโลยีกรมทรัพย์สินทางปัญญา
4. วัสดุ FR4 ตรงตามมาตรฐาน 94v0
5. เป็นไปตามมาตรฐาน UL, CE, ROHS
6. เวลานำมาตรฐาน: 4-5 วันสำหรับ 2L; 5-7 สำหรับ 4Lมีบริการเร่งด่วน
2. ข้อกำหนดรายละเอียดของแหล่งจ่ายไฟ PCB
วัสดุ FR4 & PI
ความหนาของบอร์ด 1.6 มม
Finsh ทองแดงหนา 1OZ
ชั้น 4
หน้ากากประสานสีเขียว
ซิลค์สกรีนสีขาว
HASL การรักษาพื้นผิว
ขนาดสำเร็จรูปที่กำหนดเอง

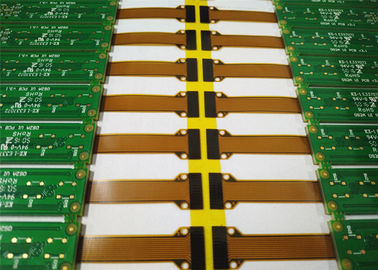

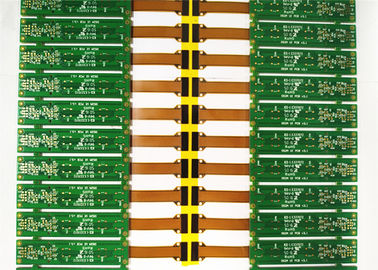

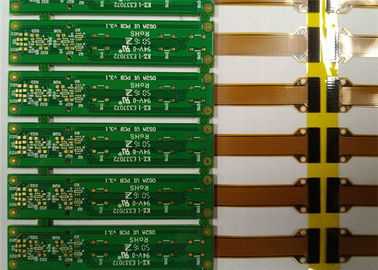

3. รูปภาพ
