| ชื่อแบรนด์: | KAZ |
| เลขรุ่น: | Kaza-007 |
| ขั้นต่ำ: | 1 หน่วย |
| ราคา: | 0.1-20 USD / Unit |
| เงื่อนไขการจ่ายเงิน: | T / T, Western Union, MoneyGram, L / C, D / A |
| ความสามารถในการจําหน่าย: | 2000 m2 / เดือน |
PCB, วัสดุของ FR4 Tg180, 6 ชั้น, การติดตามขั้นต่ำ/ช่องว่าง 0.1 มม., ตาบอดและฝัง Via และ Via ใน Pad
1. คุณสมบัติ
• วัสดุ: FR4 Tg180, 6 ชั้น
• รอย/ช่องว่างขั้นต่ำ: 0.1 มม
• ตาบอดและฝังผ่านและผ่านในแผ่นรอง
วัสดุ: FR4, Tg สูง
เป็นไปตามข้อกำหนด RoHS
ความหนาของกระดาน: 0.4-5.0 มม. +/-10%
จำนวนชั้น: 1-22 ชั้น
น้ำหนักทองแดง: 0.5-5oz
ด้านรูสำเร็จต่ำสุด: 8 mil
สว่านเลเซอร์: 4 mil
ความกว้าง/พื้นที่การติดตามขั้นต่ำ: 4/4 mils (การผลิต), 3/3 mils (การทดสอบตัวอย่าง)
หน้ากากประสาน: เขียว น้ำเงิน ขาว ดำ น้ำเงิน และเหลือง
ตำนาน: ขาว ดำ และเหลือง
ขนาดกระดานสูงสุด: 18*2 นิ้ว
ตัวเลือกประเภทการตกแต่ง: ทอง, เงิน, ดีบุก, ทองคำหนัก, HASL, LF HASL
มาตรฐานการตรวจสอบ: ipc-A-600H/IPC-6012B ชั้น 2/3
การทดสอบทางอิเล็กทรอนิกส์: 100%
รายงาน: การตรวจสอบขั้นสุดท้าย, การทดสอบ E-test, การทดสอบความสามารถในการบัดกรี, ส่วนย่อย
การรับรอง: UL, SGS, RoHS Directive-compliant , ISO 9001:2008, ISO/TS16949:2009
2. PCBAความสามารถด้านเทคนิค
| สพม | ความแม่นยำของตำแหน่ง: 20 um |
| ขนาดส่วนประกอบ:0.4×0.2mm(01005) —130×79mm,Flip-CHIP,QFP,BGA,POP | |
| สูงสุดความสูงของส่วนประกอบ::25mm | |
| สูงสุดขนาด PCB:680×500mm | |
| นาที.ขนาด PCB:ไม่จำกัด | |
| ความหนาของ PCB:0.3 ถึง 6 มม | |
| น้ำหนัก PCB:3KG | |
| Wave-ประสาน | สูงสุดความกว้างของ PCB:450mm |
| นาที.ความกว้าง PCB: ไม่จำกัด | |
| ความสูงของชิ้นส่วน: ด้านบน 120 มม. / บอท 15 มม | |
| ประสานเหงื่อ | ประเภทโลหะ :ชิ้นส่วน, ทั้งหมด, ฝัง, บันไดข้าง |
| วัสดุโลหะ:ทองแดง อลูมิเนียม | |
| เสร็จสิ้นพื้นผิว:ชุบ Au, เศษไม้ชุบ, ชุบ Sn | |
| อัตรากระเพาะปัสสาวะ: น้อยกว่า 20% | |
| กดพอดี | ช่วงกด: 0-50KN |
| สูงสุดขนาด PCB:800X600mm | |
| การทดสอบ | ICT, โพรบบิน, เบิร์นอิน, ทดสอบการทำงาน, ปั่นจักรยานตามอุณหภูมิ |

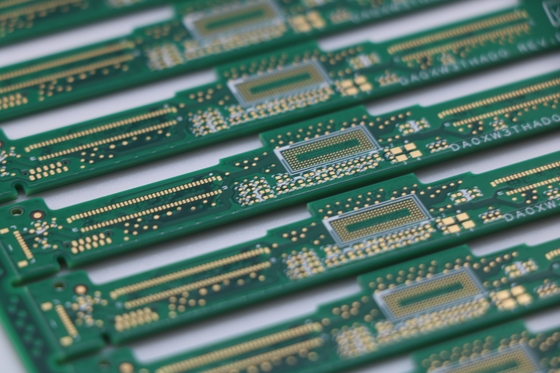

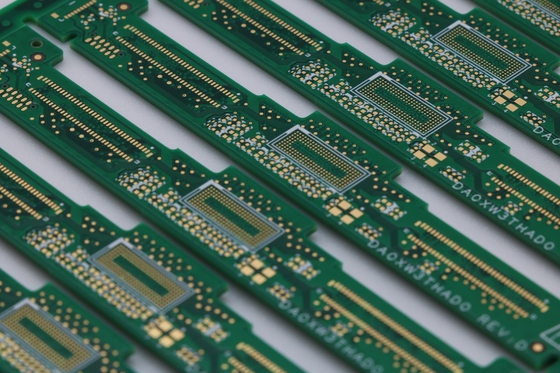

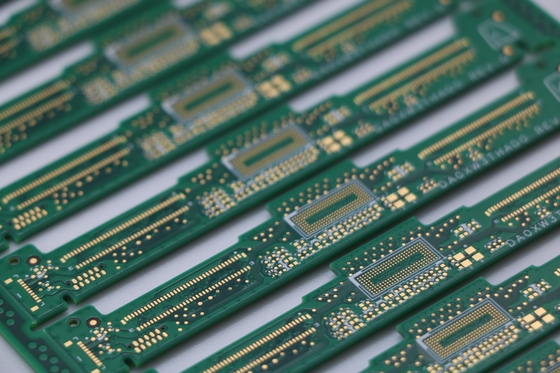

2. รูปภาพ PCBA
