การดําน้ําทองคํา 2u" FR4 PCB โรงงาน PCB ประกอบ Shenzhen ผู้ผลิตแผ่นวงจรพิมพ์

การดําน้ําทองคํา 2u" FR4 PCB โรงงาน PCB ประกอบ Shenzhen ผู้ผลิตแผ่นวงจรพิมพ์

ชื่อแบรนด์: KAZ
เลขรุ่น: KAZ-S-6448543
ขั้นต่ำ: 1pc
ราคา: 0.1-5 usd/pc
เงื่อนไขการจ่ายเงิน: T / T, wester N Union, Paypal
ความสามารถในการจําหน่าย: 20000㎡ต่อเดือน
ข้อมูลรายละเอียด
สถานที่กำเนิด:
ประเทศจีน
ได้รับการรับรอง:
ISO9001 | UL ( E337072 ) | TS16949 ( 0259279 ) | RoHS
SMT&กรมทรัพย์สินทางปัญญา:
หนุน
การใช้งาน:
อุปกรณ์รถไฟใต้ดิน
การทดสอบ PCB:
การทดสอบไฟฟ้า
วิธีทดสอบ PCB:
Flying Probe และจิ๊กทดสอบ
การทดสอบ PCBA:
Visual Test; การทดสอบการมองเห็น; AOI; ออย; X-RAY; เอ็กซ์เรย์;<
ส่วนประกอบ:
จําหน่ายโดยลูกค้าหรือผู้ผลิต
บริการออกแบบ:
หนุน
การทดสอบ:
หนุน
รายละเอียดการบรรจุ:
Vacuum Package; แพคเกจสูญญากาศ; Foam Cotton โฟมฝ้าย
สามารถในการผลิต:
20000㎡ต่อเดือน
เน้น:

FR4 Pcb Multilayer Fabrication

,

HDI Pcb Multilayer Fabrication

,

Immersion Gold Prototype Pcb Assembly

คําอธิบายสินค้า

การดําน้ําทองคํา 2u" FR4 HDI PCB พิมพ์แผ่นแผ่น PCBโรงงาน PCB PCB ประกอบ Shenzhen ผู้ผลิตแผ่นวงจรพิมพ์



1รายละเอียด

วัสดุ FR4
ความหนาของทองแดง 1/1/1/1/1/1 OZ
ชั้น 6
การบํารุงผิว ทองดําน้ํา 2 ยู"
ผ้าปูทอง สีฟ้า
สีไหม สีขาว
ช่องเจาะขนาดเล็ก 8 มิล
หุบเลเซอร์น้อย 4 มิล





นี่คือรายละเอียดเพิ่มเติมเกี่ยวกับบริการประกอบ PCB:

บริการสร้างต้นแบบ: บริการประกอบ PCB มักจะให้บริการสร้างต้นแบบเพื่อช่วยลูกค้าปรับปรุงการออกแบบและทดสอบแนวคิดของพวกเขาก่อนที่จะย้ายไปผลิตจํานวนมากพวกเขาสามารถให้เวลาในการทํางานที่รวดเร็วสําหรับการใช้งานต้นแบบขนาดเล็ก, ทําให้ลูกค้าสามารถตรวจสอบการออกแบบของพวกเขาและทําการปรับปรุงที่จําเป็น ก่อนที่จะยึดมั่นในการผลิตปริมาณที่ใหญ่กว่า

เทคนิคการประกอบที่ก้าวหน้า: ขึ้นอยู่กับความซับซ้อนและความต้องการของการออกแบบ PCB บริการการประกอบอาจนําเสนอเทคนิคการประกอบที่ก้าวหน้าซึ่งอาจรวมถึงการวางส่วนประกอบที่มีความละเอียด, การประกอบบอลกรีดอารี (BGA) การประกอบแพคเกจบนแพคเกจ (PoP) การประกอบฟลิปชิป และเทคนิคที่ก้าวหน้าอื่น ๆเทคนิคเหล่านี้เหมาะสําหรับ PCB ความหนาแน่นสูงและอุปกรณ์อิเล็กทรอนิกส์ที่ก้าวหน้า.

การปรับปรุงการออกแบบและการเปลี่ยนแปลงด้านวิศวกรรม: บริการการประกอบ PCB สามารถรองรับการปรับปรุงการออกแบบและการเปลี่ยนแปลงด้านวิศวกรรมปรับปรุงการเลือกองค์ประกอบ, และแก้ไขการเปลี่ยนแปลงใด ๆ ที่จําเป็นในระหว่างกระบวนการการประกอบ. ความยืดหยุ่นนี้อํานวยความสามารถในการปรับปรุง iterative และรับประกันว่าผลิตภัณฑ์สุดท้ายตรงกับรายละเอียดที่ต้องการ.

บริการเพิ่มมูลค่า: นอกจากกระบวนการประกอบ PCB หลักแล้ว บริการประกอบบางบริการยังให้บริการเพิ่มมูลค่า เช่น การทดสอบฟังก์ชันโปรแกรมไมโครคอนโทรลเลอร์หรือฟอร์มแวร์, การใช้เคลือบที่สอดคล้องกับสิ่งแวดล้อมเพื่อป้องกันจากปัจจัยสิ่งแวดล้อม, การติดป้ายหรือการแบรนด์ตามความต้องการ, และบริการเฉพาะเจาะจงอื่น ๆ ที่ปรับปรุงตามความต้องการของลูกค้า

การรับรองและมาตรฐาน: บริการการประกอบ PCB อาจมีการรับรองที่เกี่ยวข้องและตรงกับมาตรฐานของอุตสาหกรรมการรับรองทั่วไปประกอบด้วย ISO 9001 สําหรับระบบการจัดการคุณภาพ และ IPC-A-610 สําหรับการยอมรับของชุดอิเล็กทรอนิกส์การปฏิบัติตามมาตรฐานเหล่านี้ทําให้บริการการประกอบปฏิบัติที่ดีที่สุด และตอบสนองมาตรฐานคุณภาพที่ยอมรับ

ความลับและการคุ้มครองทรัพย์สินทางปัญญา: บริการประกอบ PCB เข้าใจความสําคัญของความลับและการคุ้มครองทรัพย์สินทางปัญญาพวกเขามีมาตรการในการปกป้องการออกแบบของลูกค้าสัญญาไม่เปิดเผย (NDAs) สามารถจัดตั้งเพื่อรับรองความลับของข้อมูลที่มีความรู้สึก

การสนับสนุนลูกค้า: บริการประกอบ PCB โดยทั่วไปจะให้การสนับสนุนลูกค้าที่ต่อเนื่องตลอดกระบวนการประกอบให้ความช่วยเหลือทางเทคนิค, ให้คําแนะนําเกี่ยวกับการปรับปรุงการออกแบบ และรับประกันการสื่อสารที่มีประสิทธิภาพระหว่างลูกค้าและทีมงานประกอบ

มันคุ้มค่าที่จะสังเกตว่าข้อเสนอและความสามารถเฉพาะของบริการการประกอบ PCB อาจแตกต่างกัน บริการบางบริการอาจเชี่ยวชาญในอุตสาหกรรมหรือการใช้งานเฉพาะอย่างยิ่ง เช่น ออโต้, ท้องอากาศการแพทย์เพราะฉะนั้น มันสําคัญที่จะประเมินความเชี่ยวชาญของผู้ให้บริการ ประวัติการณ์การทํางาน ความคิดเห็นของลูกค้าและการรับรองที่เกี่ยวข้องใด ๆ เพื่อให้แน่ใจว่ามันสอดคล้องกับความต้องการเฉพาะของคุณ.



2ภาพ

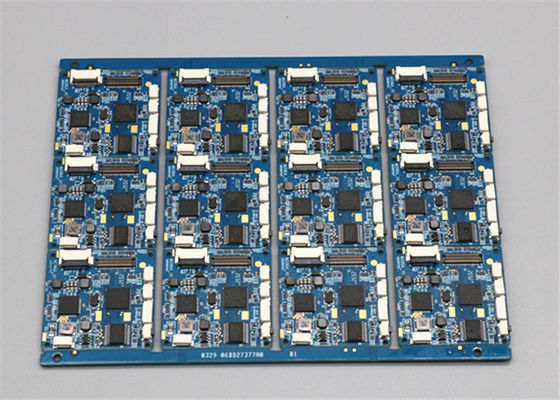

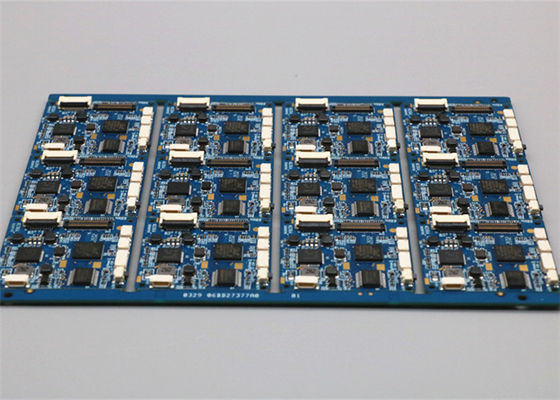

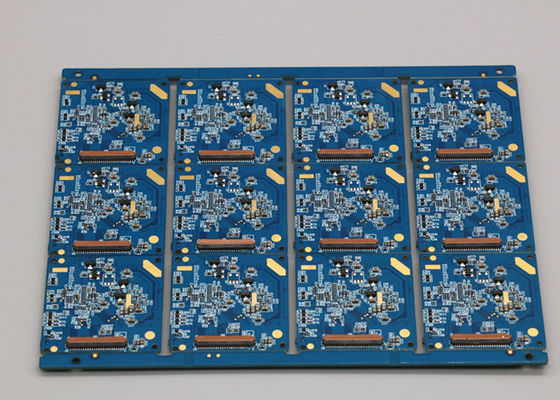

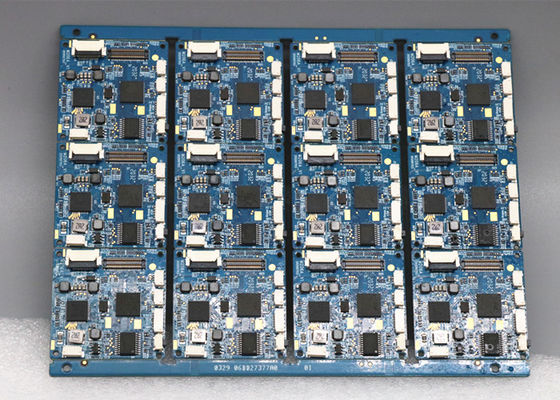

การดําน้ําทองคํา 2u" FR4 PCB โรงงาน PCB ประกอบ Shenzhen ผู้ผลิตแผ่นวงจรพิมพ์ 0



3. FAQ



Q: คุณใช้ไฟล์อะไรในการผลิต PCB?
A: Gerber หรือ Eagle, รายการ BOM, PNP และตําแหน่งส่วนประกอบ



Q: คุณสามารถนําเสนอตัวอย่างได้หรือไม่?
A: ใช่, เราสามารถสั่งคุณตัวอย่างเพื่อทดสอบก่อนการผลิตจํานวนมาก



Q: เมื่อฉันจะได้รับการอ้างอิงหลังจากส่ง Gerber, BOM และวิธีการทดสอบ?
A: ภายใน 6 ชั่วโมงสําหรับอัตราส่วน PCB และประมาณ 24-48 ชั่วโมงสําหรับอัตราส่วน PCBA



Q: ผมสามารถรู้กระบวนการผลิต PCB ของผมได้อย่างไร?

A: 5-7 วันสําหรับการผลิต PCB และการซื้อส่วนประกอบ และ 14 วันสําหรับการประกอบ PCB และการทดสอบ



Q: ผมสามารถตรวจสอบคุณภาพของ PCB ได้อย่างไร?
ตอบ: เราทําให้แน่ใจว่าแต่ละชิ้นของผลิตภัณฑ์ PCB ทํางานได้ดี ก่อนการจัดส่ง เราจะทดสอบพวกเขาทั้งหมดตามขั้นตอนการทดสอบของคุณ
