ENIG 6 Layer HDI pcb โรงงาน PCB การประกอบ shenzhen ผู้ผลิตแผ่นวงจรพิมพ์

ENIG 6 Layer HDI pcb โรงงาน PCB การประกอบ shenzhen ผู้ผลิตแผ่นวงจรพิมพ์

ชื่อแบรนด์: Null
เลขรุ่น: KAZ
ขั้นต่ำ: 1pcs
ราคา: 0.1-5 USD
เงื่อนไขการจ่ายเงิน: T / T, wester N Union, Paypal
ความสามารถในการจําหน่าย: 20000 เมตร
ข้อมูลรายละเอียด
สถานที่กำเนิด:
ประเทศจีน
ได้รับการรับรอง:
ISO9001 | UL ( E337072 ) | TS16949 ( 0259279 ) | RoHS
SMT และกรมทรัพย์สินทางปัญญา:
หนุน
การใช้งาน:
PCBA ของกล้อง
ส่วนประกอบ:
จัดหาโดยลูกค้าหรือจัดหาโดยผู้ผลิต
การทดสอบ PCB:
AOI ; ออย ; 100%test for open and short; ทดสอบ 100% สำหรับเปิดและสั้น
การทดสอบ PCBA:
X-ray, การทดสอบการทำงาน
พีซีบี:
HDI พร้อมเลเซอร์และรูฝัง
รายละเอียดการบรรจุ:
แพคเกจสูญญากาศ
สามารถในการผลิต:
20000 เมตร
เน้น:

ชุดแผงวงจรพิมพ์ HDI

,

ชุดประกอบแผงวงจรพิมพ์ ENIG

,

ชุดประกอบต้นแบบ OSP 6 ชั้น

คําอธิบายสินค้า

บริการประกอบ PCB HDI ชั้น 6 โรงงาน PCB PCB ประกอบ Shenzhen ผู้ผลิตแผ่นวงจรพิมพ์



1รายละเอียด

วัสดุ FR4
ความหนาของแผ่น 1.6 มิลลิเมตร
การบํารุงผิว ENIG+OSP
ความหนาของทองแดง 1/1/1/1/1/1 OZ
ผ้าปูทอง สีเขียว
สีไหม สีขาว
หลุมเจาะเลเซอร์มิน 4 มิลล์
แผนก กัดหนู



คําแนะนํา:

การประกอบแผ่นวงจรพิมพ์ เพื่อเชื่อม SMT ((Surface Mounted Technolofy) และ DIP ในบอร์ดวงจรพิมพ์ (PCBA)



การผลิต:

ทั้ง SMT และ DIP เป็นวิธีการบูรณาการองค์ประกอบในบอร์ด PCB ความแตกต่างหลักคือSMT ไม่จําเป็นต้องเจาะรูบน PCB ในขณะที่มันจําเป็นสําหรับ DIP ที่จะติดปินของส่วนประกอบในรูเจาะ



SMT:

ส่วนใหญ่ใช้เครื่องแป้งเพื่อบรรจุเครื่องสําหรับการติดตั้งส่วนประกอบเล็ก ๆ น้อย ๆ ของบอร์ด PCB กระบวนการผลิตดังนี้: การวางตําแหน่งบอร์ด PCB การพิมพ์แป้ง solder, พิมพ์และบรรจุกลับไปที่เตาผสมในที่สุดตรวจสอบ

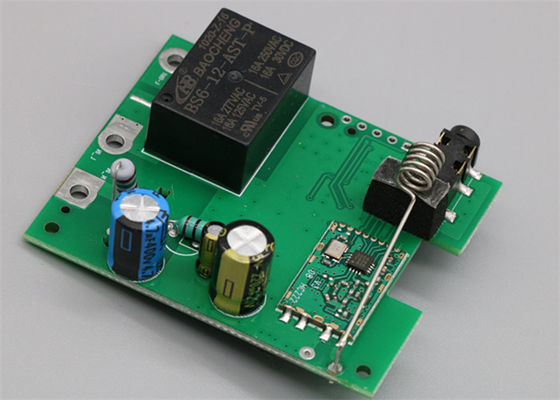

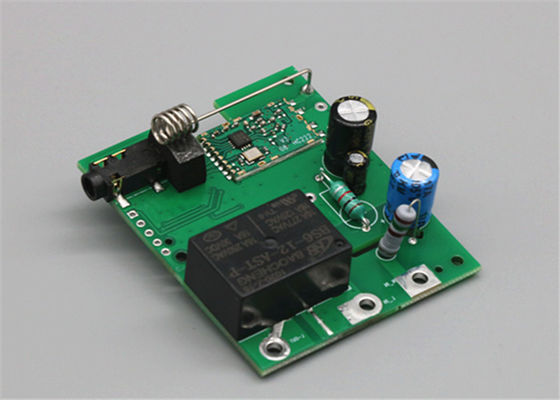

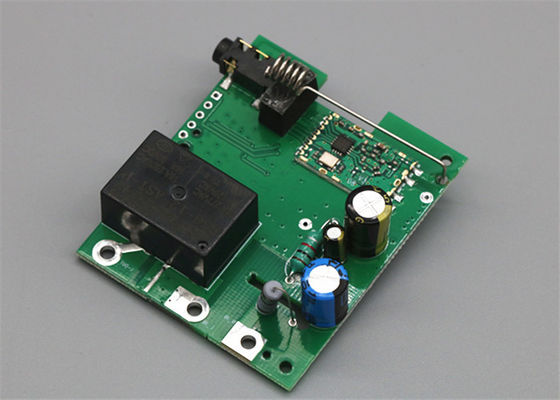

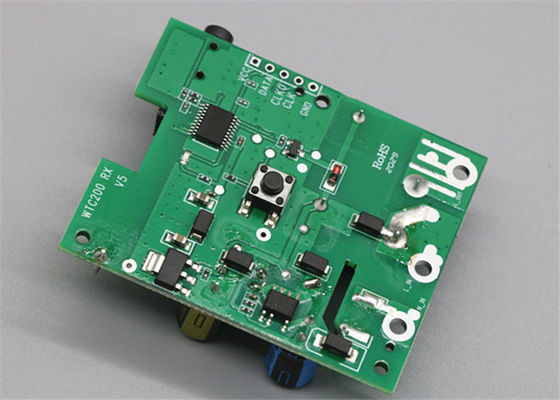

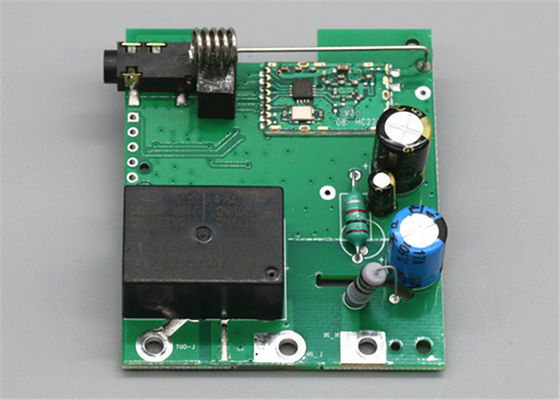

2ภาพ



ENIG 6 Layer HDI pcb โรงงาน PCB การประกอบ shenzhen ผู้ผลิตแผ่นวงจรพิมพ์ 0
