| ชื่อแบรนด์: | KAZ |
| เลขรุ่น: | คาซ่า-080 |
| ขั้นต่ำ: | 1 ยูนิต |
| เงื่อนไขการจ่ายเงิน: | Western Union, T/T, L/C, D/P, MoneyGram |
| ความสามารถในการจําหน่าย: | 100,000 ชิ้น |
FR4 Multilayer Electronic Circuit Board Assembly สีน้ําเงิน Soldmask ทองแดง
PCB การประกอบแผ่นวงจรอิเล็กทรอนิกส์ SMT
1ลักษณะ
1. บริการ OEM จุดเดียว, ผลิตในเชนเจนของจีน
2ผลิตโดย Gerber File และ BOM List จากลูกค้า
3วัสดุ FR4 ตอบสนองมาตรฐาน 94V0
4. SMT, DIP เทคโนโลยีสนับสนุน
5. HASL ปลอดหมู ป้องกันสิ่งแวดล้อม
6. UL, CE, RoHS ตรงกับ
7ส่งโดย DHL,UPS,TNT,EMS หรือตามความต้องการของลูกค้า
2. PCBA ความสามารถทางเทคนิค
|
ความสามารถในการผลิต SMT
|
|||
|
รายการ
|
ความสามารถในการผลิตในกระบวนการ
|
วิธีการผลิต
|
|
|
ขนาดการผลิต ((Min/Max)
|
50×50 มิลลิเมตร / 500×500 มิลลิเมตร
|
|
|
|
ความหนาของแผ่นการผลิต
|
0.2 ️ 4 มิลลิเมตร
|
|
|
|
เครื่องพิมพ์ผสมผสม
|
วิธีการสนับสนุน
|
|
เครื่องติดตั้งแม่เหล็ก, แพลตฟอร์มระยะว่าง
|
|
|
|
การติดต่อด้วยกระแสว่าง การแนบทั้งสองข้าง การแนบแบบยืดหยุ่นด้วยแผ่น การแนบแบบยืดหยุ่นด้วยแผ่นหนา
|
|
|
การทําความสะอาด วิธีการพิมพ์ผสมผสม
|
|
วิธีแห้ง + วิธีการชื้น + วิธีการ Vacuo
|
|
|
ความแม่นยําของการพิมพ์
|
± 0.025 มม
|
|
|
|
SPI
|
ความแม่นยําของปริมาณซ้ํา ๆ
|
< 1% ที่ 3σ
|
|
|
ส่วนประกอบการติดตั้ง
|
ขนาดส่วนประกอบ
|
0603 ((ตัวเลือก) L75mm Connector
|
|
|
ปิช
|
0.15 มิลลิเมตร
|
|
|
|
ความแม่นยําซ้ํา
|
± 0.01 มม.
|
|
|
|
AOI
|
ขนาด FOV
|
61 × 45 มม.
|
|
|
ความเร็วในการทดสอบ
|
9150 มิลลิเมตร2/วินาที
|
|
|
|
รังสีเอ็กซ์ 3 มิติ
|
มุมยิง
|
0-45
|
|
3 รายละเอียดของบริการประกอบ PCB
| 1 | ชั้น | ชั้น 1-30 |
| 2 | วัสดุ | FR-4, CEM-1, CEM-3, High TG, FR4 ไม่มีฮาโลเจน, FR-1, FR-2, อลูมิเนียม |
| 3 | ความหนาของแผ่น | 0.2 มิลลิเมตร-7 มิลลิเมตร |
| 4 | ขนาดสูงสุด ด้านแผ่นเสร็จ | 500 มม*500 มม |
| 5 | ขนาดหลุมขุดขั้นต่ํา | 0.25 มิลลิเมตร |
| 6 | ขนาดความกว้างของเส้น | 0.075mm (((3mil) |
| 7 | ขั้นต่ําระยะเส้น | 0.075mm (((3mil) |
| 8 | การทําปลายผิว / การรักษา | HALS/HALS ไม่มีหมู ทองเคมี ทองเคมี ทองดําน้ํา ทองทองดําน้ํา เงิน/ทอง Osp ทองคํา |
| 9 | ความหนาของทองแดง | 00.5-4.0 oz |
| 10 | สีหน้ากากผสม | สีเขียว/ดํา/ขาว/แดง/น้ําเงิน/เหลือง |
| 11 | การบรรจุภายใน | แพ็คกระเป๋าสะพายล้าง พลาสติก |
| 12 | การบรรจุภายนอก | การบรรจุกระดาษกระดาษกระดาษกระดาษกระดาษ |
| 13 | ความอดทนต่อรู | PTH: ± 0076, NTPH: ± 005 |
| 14 | ใบรับรอง | UL, ISO9001, ISO14001, ROHS, CQC |
| 15 | โปรไฟล การเจาะ | การตั้งทาง, V-CUT, Beveling |
| 16 | งาน ประชุม | ให้บริการ OEM ทุกชนิดของการประกอบแผ่นวงจรพิมพ์ |

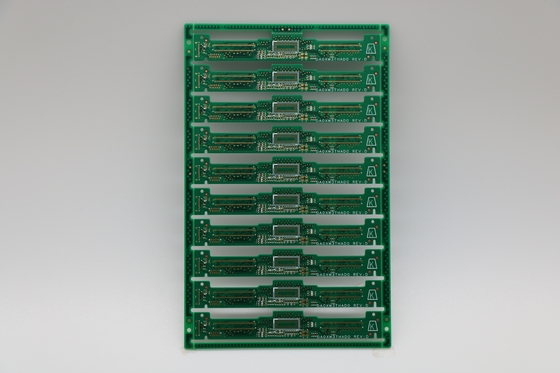

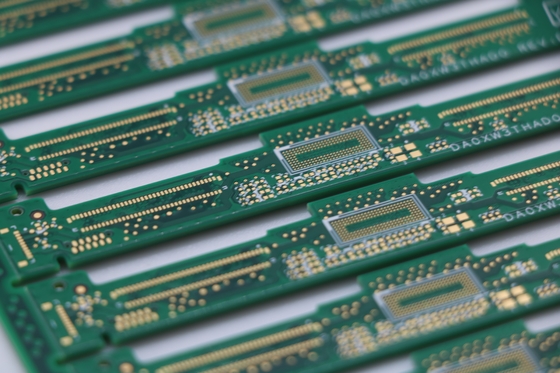

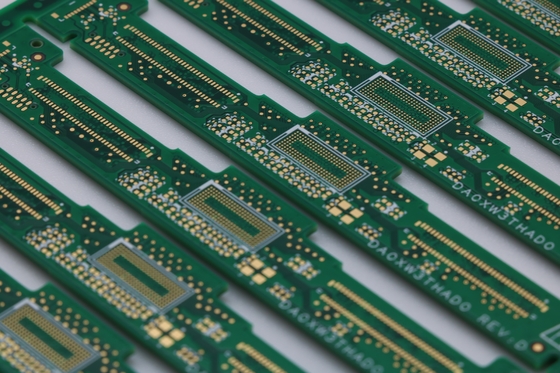

4. PCBA ภาพ
สินค้า การใช้งาน:
1, การสื่อสารโทรคมนาคม
2, อิเล็กทรอนิกส์ผู้บริโภค
3, เครื่องตรวจสอบความปลอดภัย
4อิเล็กทรอนิกส์รถยนต์
5บ้านฉลาด
6, การควบคุมอุตสาหกรรม
7กองทัพและการป้องกัน
8รถยนต์
9บ้านฉลาด
10, อัตโนมัติอุตสาหกรรม
11, อุปกรณ์การแพทย์
12พลังงานใหม่
และอื่นๆ
FAQ
Q1: คุณเป็นโรงงานหรือบริษัทการค้า?
เราเป็นโรงงาน บริษัทของเราเป็นผู้ผลิตอิเล็กทรอนิกส์ PCB.
Q2: คุณยอมรับการสั่งตัวอย่างหรือไม่?
------ ใช่ เราสามารถรับสั่งตัวอย่างได้
Q3: ประกันคุณคืออะไร?
-----เราให้การรับประกัน 2 ปี สําหรับสินค้าที่บกพร่องไม่ได้โดยฤดูกาลส่วนบุคคลเราจะเปลี่ยนสําหรับมัน
Q4: เงื่อนไขการชําระเงินของคุณคืออะไร?
------ เรายอมรับ T / T ในล่วงหน้า, paypal, หรือ Alibaba การประกันการค้า
Q5: เวลานําสําหรับการสั่งซื้อจํานวนมากคืออะไร?
------ ปกติใช้เวลาประมาณ 20-35 วัน ขึ้นอยู่กับปริมาณการสั่งซื้อ
