FR4 6 ชั้น PCB 1.6mm 2OZ พวงจรพิมพ์ Board ผู้ผลิตอิเล็กทรอนิกส์

FR4 6 ชั้น PCB 1.6mm 2OZ พวงจรพิมพ์ Board ผู้ผลิตอิเล็กทรอนิกส์

ชื่อแบรนด์: Null
เลขรุ่น: KAZ
ขั้นต่ำ: 1PCS
ราคา: 0.1-5 USD
เงื่อนไขการจ่ายเงิน: T/T, Western Union, Paypal
ความสามารถในการจําหน่าย: 20,000 เมตร
ข้อมูลรายละเอียด
สถานที่กำเนิด:
จีน
ได้รับการรับรอง:
ISO9001 | UL ( E337072 ) | TS16949 ( 0259279 ) | RoHS
SMT และกรมทรัพย์สินทางปัญญา:
หนุน
การใช้งาน:
PCBA ของกล้อง
ส่วนประกอบ:
จัดหาโดยลูกค้าหรือจัดหาโดยผู้ผลิต
การทดสอบ PCB:
AOI ; ออย ; 100%test for open and short; ทดสอบ 100% สำหรับเปิดและสั้น
การทดสอบ PCBA:
X-ray, การทดสอบการทำงาน
พีซีบี:
HDI พร้อมเลเซอร์และรูฝัง
ขายหน้ากาก:
เขียว/น้ำเงิน/ดำ/ขาว
วัสดุ:
FR4
พื้นที่:
อีนิก/HASL
ซิลค์สกรีน:
สีดำ
ชั้น:
6 ชั้น
ความหนา:
1.6มม
รายละเอียดการบรรจุ:
แพ็คเกจสูญญากาศ
สามารถในการผลิต:
20,000 เมตร
เน้น:

FR4 6 ชั้น PCB

,

2OZ พวงจรพิมพ์

,

ผู้ผลิตเครื่องอิเล็กทรอนิกส์พานวงจรพิมพ์

คําอธิบายสินค้า

6 ชั้น HDI การประกอบแผ่นวงจรพิมพ์ ไม่มีหมึก 1.6mm 1OZ



1รายละเอียด

วัสดุ FR4
ความหนาของแผ่น 1.6 มิลลิเมตร
การบํารุงผิว ไม่มีหมึก
ความหนาของทองแดง 1/1/1/1/1/1OZ
ผ้าปูทอง สีเขียว
สีไหม สีขาว
หลุมเจาะเลเซอร์มิน 4 มิลล์
แผนก V-Cut



คําแนะนํา:

เครื่องวงจรอิเล็กทรอนิกส์ เพื่อเชื่อม SMT ((Surface Mounted Technolofy) และ DIP ในบอร์ดวงจรพิมพ์ หรือเรียกว่า PCBA



การผลิต:

ทั้ง SMT และ DIP เป็นวิธีการบูรณาการองค์ประกอบในบอร์ด PCB ความแตกต่างหลักคือSMT ไม่จําเป็นต้องเจาะรูบน PCB ในขณะที่มันจําเป็นสําหรับ DIP ที่จะเชื่อม pin ของส่วนประกอบในรูเจาะ



SMT:

ส่วนใหญ่ใช้เครื่องแป้งเพื่อบรรจุเครื่องสําหรับการติดตั้งส่วนประกอบเล็ก ๆ น้อย ๆ ของบอร์ด PCB. กระบวนการผลิตคือดังนี้: การวางตําแหน่งบอร์ด PCB, การพิมพ์แป้ง solder, พิมพ์และบรรจุ,กลับไปที่เตาผสมในที่สุดตรวจสอบ

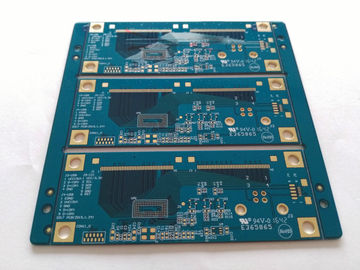

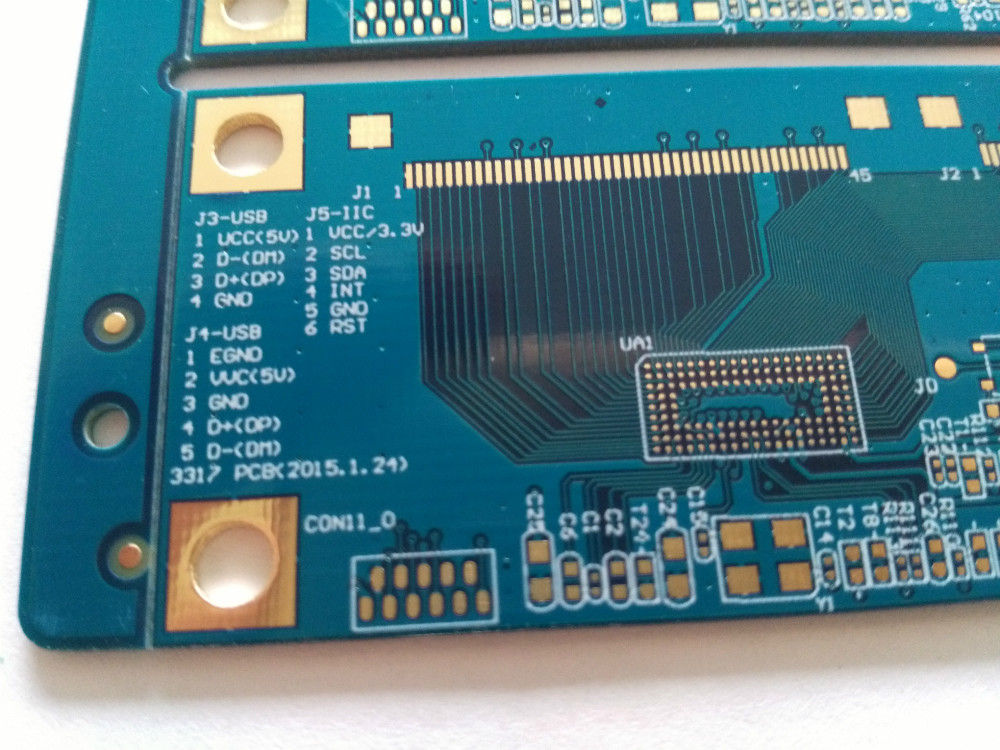

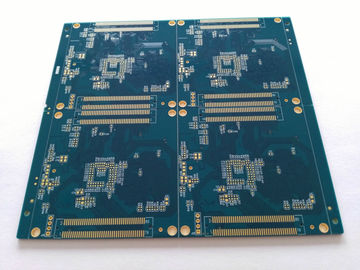

2ภาพ



FR4 6 ชั้น PCB 1.6mm 2OZ พวงจรพิมพ์ Board ผู้ผลิตอิเล็กทรอนิกส์ 0FR4 6 ชั้น PCB 1.6mm 2OZ พวงจรพิมพ์ Board ผู้ผลิตอิเล็กทรอนิกส์ 1FR4 6 ชั้น PCB 1.6mm 2OZ พวงจรพิมพ์ Board ผู้ผลิตอิเล็กทรอนิกส์ 2



FAQ



Q: คุณใช้ไฟล์อะไรในการผลิต PCB?
A: Gerber หรือ Eagle, รายการ BOM, PNP และตําแหน่งส่วนประกอบ



Q: คุณสามารถนําเสนอตัวอย่างได้หรือไม่?
A: ใช่, เราสามารถสั่งคุณตัวอย่างเพื่อทดสอบก่อนการผลิตจํานวนมาก



Q: เมื่อฉันจะได้รับการอ้างอิงหลังจากส่ง Gerber, BOM และวิธีการทดสอบ?
ตอบ: ภายใน 6 ชั่วโมงสําหรับอัตราราส่วน PCB และประมาณ 24-48 ชั่วโมงสําหรับอัตราส่วน PCBA



Q: ผมสามารถรู้กระบวนการผลิต PCB ของผมได้อย่างไร?

A: 5-7 วันสําหรับการผลิต PCB และการซื้อส่วนประกอบ และ 14 วันสําหรับการประกอบ PCB และการทดสอบ



Q: ผมสามารถตรวจสอบคุณภาพของ PCB ได้อย่างไร?
ตอบ: เราทําให้แน่ใจว่าแต่ละชิ้นของผลิตภัณฑ์ PCB ทํางานได้ดี ก่อนการจัดส่ง เราจะทดสอบพวกเขาทั้งหมดตามขั้นตอนการทดสอบของคุณ
