| ชื่อแบรนด์: | KAZ Circuit |
| เลขรุ่น: | พีซีบีเอ-บี-007 |
| ขั้นต่ำ: | 1 พีซี |
| ราคา: | USD/pc |
| เงื่อนไขการจ่ายเงิน: | T/T ตะวันตกสหภาพ Paypal |
| ความสามารถในการจําหน่าย: | 20,000 ตารางเมตร / เดือน |
PCB ทองแดงหนัก PCBA 4 ชั้น FR 4 สีแดง Soldmask บริการประกอบ PCB
ข้อมูลรายละเอียด:
| ชั้น | 4 |
| วัสดุ | FR-4 |
| ความหนาของแผ่น | 1.6 มิลลิเมตร |
| ความหนาของทองแดง | 1 ออนซ์ |
| การบํารุงผิว | ENIG |
| ขายหน้ากากและผ้าไหม | สีแดงและสีขาว |
| มาตรฐานคุณภาพ | IPC ประเภท 2 การทดสอบ E 100% |
| ใบรับรอง | TS16949, ISO9001, UL, RoHS |
KAZ Circuit สามารถช่วยคุณได้อย่างไร
เพื่อรับอ้างอิงครบวงจรของ PCB / PCBA, pls ให้ข้อมูลดังต่อไปนี้:
ข้อมูลบริษัท:
KAZ Circuit เป็นผู้ผลิต PCB มืออาชีพจากประเทศจีนตั้งแต่ปี 2007 นอกจากนี้ยังให้บริการ PCB Assembly ให้กับลูกค้าของเรา ตอนนี้มีพนักงานประมาณ 300 คน ได้รับการรับรองจาก ISO9001, TS16949 UL RoHSเรามั่นใจที่จะให้คุณผลิตภัณฑ์ที่มีคุณภาพกับราคาโรงงานที่กํากับภายในเวลาจัดส่งที่รวดเร็วที่สุด!
ความสามารถของผู้ผลิต:
| ความจุ | ขนาดสองด้าน: 12000 ตารางเมตร / เดือน หลายชั้น: 8000 ตารางเมตร / เดือน |
| ขั้นต่ําความกว้างเส้น/ช่องว่าง | 4/4 มิล (1 มิล = 0.0254 มิล) |
| ความหนาของแผ่น | 0.3 ~ 4.0 มิลลิเมตร |
| ชั้น | 1 ~ 20 ชั้น |
| วัสดุ | FR-4 อลูมิเนียม PI |
| ความหนาของทองแดง | 0.5 ~ 4 oz |
| วัสดุ Tg | Tg140 ~ TG170 |
| ขนาด PCB มากที่สุด | 600*1200 มม. |
| ขนาดหลุม | 0.2 มิลลิเมตร (+/- 0.025) |
| การบํารุงผิว | HASL, ENIG, OSP |
ความสามารถ SMT
การรับรอง:
ISO9001 / ISO14001 / ISO45001 (ทหาร) / TS16949 (รถยนต์) / RoHS / UL
ขั้นตอนสําคัญของPCB ทองแดงหนักบริการประชุม:
วัสดุและส่วนประกอบ:
PCB ที่มีปริมาณทองแดงสูง (ความหนาของทองแดง 2 oz, 4 oz หรือ 6 oz)
องค์ประกอบอิเล็กทรอนิกส์หนัก (เช่น ทรานซิสเตอร์พลังงาน, พลังงานสูง resistors, Heat Sinks)
สายผสมความร้อนสูง (ตัวอย่างเช่น สายผสมความร้อนสูง ที่ไม่มีหมึก)
พาสต์ผสมผสมคุณภาพสูง
กระบวนการประกอบ PCB:
การเตรียม PCB:
ทําความสะอาดพื้นผิว PCB ให้เรียบร้อย เพื่อกําจัดสารพิษใด ๆ
ใช้หน้ากาก solder และผ้าไหมตามความต้องการในการวางส่วนประกอบ
ขุดและผ่านรูสําหรับสายส่วนประกอบและการติดตั้ง
การวางส่วนประกอบ:
วางส่วนประกอบไว้บน PCB ให้ระมัดระวัง เพื่อให้แน่ใจว่ามีทิศทางและการสอดคล้องที่ถูกต้อง
ส่วนประกอบที่ปลอดภัยนําไปสู่แผ่น PCB โดยใช้พาสต์ผสมอุณหภูมิสูง
การผสมผสานแบบกลับ:
วาง PCB ที่ประกอบไว้ในเตาอบระบายกลับหรือใช้สถานีการปรับปรุงอากาศร้อน
ผสม PCB ให้ร้อนถึงอุณหภูมิการไหลกลับที่เหมาะสม (ปกติ 230 °C ถึง 260 °C) เพื่อหลอมแป้งผสมผสม
รับรองการชื้น solder ที่เหมาะสมและการสร้างข้อต่อสําหรับส่วนผสมทั้งหมด
การตรวจสอบและการทดสอบ
ตรวจสอบ PCB ให้เห็นว่ามีสะพานผสมผสาน หรือหน่อเย็น หรือมีส่วนที่ขาดหาย
ทําการทดสอบทางไฟฟ้าเพื่อตรวจสอบการทํางานของวงจร เช่น การวัดความต่อเนื่อง ความต้านทาน และความแรงดัน
ทําการทดสอบการทํางานที่จําเป็นเพื่อให้แน่ใจว่าวงจรตรงกับรายละเอียดการออกแบบ
การจัดการความร้อน:
ระบุส่วนประกอบที่มีพลังงานสูงที่ต้องการการเย็นเพิ่มเติม
ติดตั้งอุปกรณ์ระบายความร้อน หรือวิธีการจัดการความร้อนอื่น ๆ ตามความต้องการเพื่อระบายความร้อนได้อย่างมีประสิทธิภาพ
ให้แน่ใจว่าการเชื่อมต่อทางความร้อนที่เหมาะสมระหว่างส่วนประกอบและระบายความร้อน
การเคลือบแบบตรง (ไม่จํากัด)
ใช้เคลือบที่สอดคล้อง เช่น แอคริลิคหรือโพลียูเรธาน เพื่อปกป้อง PCB และส่วนประกอบจากปัจจัยสิ่งแวดล้อม เช่น ความชื้น ฝุ่น และการกัดกรอง
การประกอบและการบรรจุ
ปลอดภัย PCB ในบ้านที่เหมาะสมหรือกล่อง, หากจําเป็น
แพ็ค PCB ที่ประกอบไว้ เพื่อการส่งและส่งที่ปลอดภัย
ข้อพิจารณาสําคัญสําหรับPCB ทองแดงหนักการประกอบ:
ให้แน่ใจว่าวัสดุ PCB และความหนาของทองแดงเหมาะสมกับความต้องการพลังงานของการใช้งาน
เลือกองค์ประกอบที่มีประสิทธิภาพที่เหมาะสมและความสามารถในการระบายความร้อน
ใช้เครื่องผสมผสมและเครื่องผสมผสมที่มีความร้อนสูง เพื่อทนต่ออุณหภูมิการทํางานที่สูงขึ้น
ใช้วิธีจัดการความร้อนที่เหมาะสม เพื่อป้องกันส่วนประกอบจากความร้อนเกิน

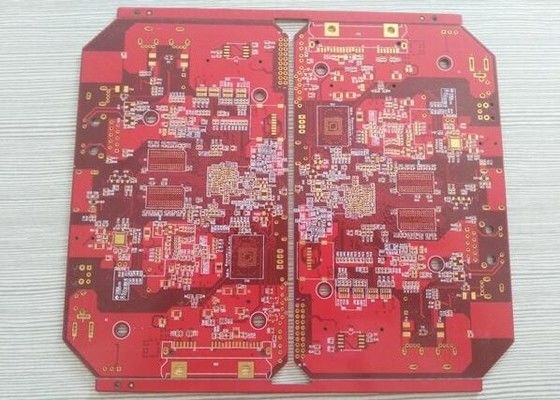

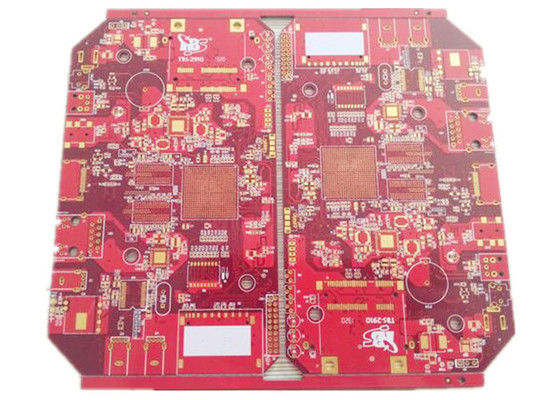

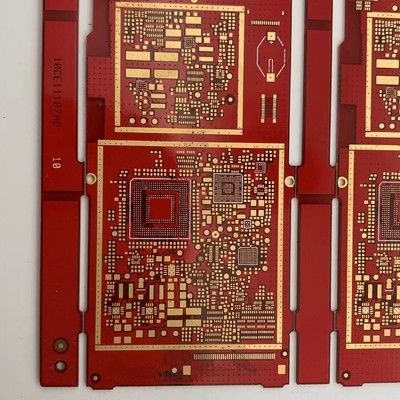

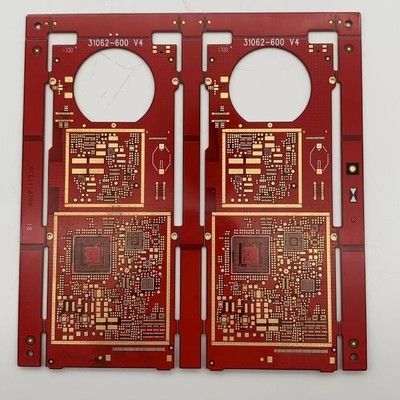

รูปภาพของนี่ เครื่องชาร์จแบตเตอรี่ PCB & PCBA ผู้ผลิต FR-4 Red Soldmask
