| ชื่อแบรนด์: | KAZ |
| เลขรุ่น: | คาซ่า-บี-045 |
| ขั้นต่ำ: | 1 Unit |
| เงื่อนไขการจ่ายเงิน: | Western Union, T/T, L/C, D/P, MoneyGram |
| ความสามารถในการจําหน่าย: | 100000 pieces |
บริการประกอบ PCB PCB ทองแดงหนัก
1ลักษณะ
1. บริการ OEM จุดเดียว, ผลิตในเชนเจนของจีน
2ผลิตโดย Gerber File และ BOM List จากลูกค้า
3วัสดุ FR4 ตอบสนองมาตรฐาน 94V0
4. SMT, DIP เทคโนโลยีสนับสนุน
5. HASL ปลอดหมู ป้องกันสิ่งแวดล้อม
6. UL, CE, RoHS ตรงกับ
7ส่งโดย DHL,UPS,TNT,EMS หรือตามความต้องการของลูกค้า
2. PCBความสามารถทางเทคนิค
| SMT | ความแม่นยําของตําแหน่ง:20 um |
| ขนาดส่วนประกอบ:0.4×0.2mm(01005) ₹130×79mm,Flip-CHIP,QFP,BGA,POP | |
| ความสูงส่วนประกอบสูงสุด:25mm | |
| ขนาด PCB สูงสุด:680 × 500 มิลลิเมตร | |
| ขนาด PCB ขั้นต่ํา: ไม่จํากัด | |
| ความหนาของ PCB:0.3 ถึง 6 มิลลิเมตร | |
| น้ําหนัก PCB:3KG | |
| ชุดทหารคลื่น | ความกว้าง PCB สูงสุด:450mm |
| ขั้นต่ํา ความกว้าง PCB: ไม่จํากัด | |
| ความสูงของส่วนประกอบ: 120 มิลลิเมตรบน / Bot 15 มิลลิเมตร | |
| ผงเหงื่อ | ประเภทโลหะ: อะไหล่ อะไหล่ทั้งชิ้น |
| วัสดุโลหะ: ทองแดง อลูมิเนียม | |
| ปลายผิว:การเคลือบ Au, การเคลือบสลิเวอร์, การเคลือบ Sn | |
| อัตราการไหลเวียนอากาศ:น้อยกว่า 20% | |
| เครื่องกด | ระยะการกด: 0-50KN |
| ขนาด PCB สูงสุด: 800X600mm | |
| การทดสอบ | ICT การบินเครื่องสํารวจ การเผาไหม้ การทดสอบฟังก์ชัน ระยะอุณหภูมิ |
การรับรอง:
ISO9001 / ISO14001 / ISO45001 (ทหาร) / TS16949 (รถยนต์) / RoHS / UL
PCB ทองแดงหนาเป็นชนิดพิเศษของแผ่นวงจรพิมพ์ที่มีชั้นทองแดงหนากว่า PCB มาตรฐานความหนาทองแดงที่เพิ่มขึ้นนี้มีข้อดีหลายอย่างและเหมาะสําหรับการใช้งานเฉพาะเจาะจง.
ลักษณะสําคัญของPCB ทองแดงหนาได้แก่
ความหนาของทองแดง:
ความหนาของชั้นทองแดง PCB ฐานมักจะอยู่ที่ 1 ถึง 2 ออนซ์ต่อตารางฟุต (oz / ft2), ซึ่งเท่ากับความหนาประมาณ 35-70 ไมครอน
PCB ทองแดงหนามีชั้นทองแดงหนากว่ามาก โดยทั่วไป 3 oz/sq ft ถึง 12 oz/sq ft หรือมากกว่า ซึ่งเท่ากับความหนา 105-420 ไมครอน
ความสามารถในการจัดการพลังงาน:
ความหนาของทองแดงเพิ่มขึ้นPCB ทองแดงหนาเพื่อจัดการกับปริมาณกระแสไฟฟ้าและพลังงานที่สูงขึ้น โดยไม่ให้เกิดความร้อนที่สูงเกินไปหรือความดันตก
ทําให้มันเหมาะสมสําหรับการใช้งานที่ใช้พลังงานมาก เช่น แหล่งไฟฟ้า เครื่องขับเคลื่อนมอเตอร์ และระบบอิเล็กทรอนิกส์กระแสไฟฟ้าสูง
การจัดการความร้อน:
ชั้นทองแดงที่หนากว่าทําหน้าที่เป็นหนอนความร้อนที่มีประสิทธิภาพ, ปรับปรุงการระบายความร้อนจากองค์ประกอบการทําความร้อนบน PCB.
ความสามารถในการจัดการความร้อนที่ขยายขึ้นนี้มีความสําคัญสําหรับการออกแบบวงจรที่มีพลังงานสูง, กระแสไฟฟ้าสูง, หรือความหนาแน่นสูง
การนําไฟฟ้า
ความหนาของทองแดงที่เพิ่มขึ้นลดความต้านทานของรอย, ปรับปรุงผลงานวงจรโดยรวมและความสมบูรณ์แบบของสัญญาณ
นี้เป็นประโยชน์สําหรับการใช้งานที่ต้องการอุปสรรคต่ํา และวงจรกระแสไฟฟ้าสูง เช่น อิเล็กทรอนิกส์พลังงานหรือการออกแบบดิจิตอลความเร็วสูง
ความแข็งแรงและความแข็งแรงทางกล:
เนื่องจากความหนาของทองแดงเพิ่มขึ้นPCB ทองแดงหนามีแนวโน้มที่จะแข็งแรงและแข็งแรงทางกลมากขึ้น ทําให้มันเหมาะสําหรับการใช้งานที่มีความต้องการการสั่นสะเทือน การกระแทกหรือความเครียด
ปัญหาการผลิต:
การผลิตPCB ทองแดงหนาจําเป็นต้องใช้กระบวนการผลิตที่เชี่ยวชาญ เช่น เทคนิคการเจาะที่ทันสมัย การปรับปรุงการเคลือบ และวิธีการเจาะเฉพาะเจาะจง
กระบวนการผลิตเหล่านี้อาจซับซ้อนและแพงกว่าการผลิต PCB แบบธรรมดา
การใช้PCB ทองแดงหนาได้แก่
อุปกรณ์อิเล็กทรอนิกส์พลังงาน เช่น อินเวอร์เตอร์, เครื่องแปลงและเครื่องขับเคลื่อนมอเตอร์
เครื่องวงจรกระแสไฟฟ้าสูง รวมถึงระบบควบคุมและกระจายไฟฟ้าอุตสาหกรรม
อิเล็กทรอนิกส์สําหรับรถยนต์ รวมถึงรถไฟฟ้าและเครื่องขับเคลื่อนแบบไฮบริด
การใช้งานด้านอากาศและการป้องกัน ที่มีความต้องการพลังงานและความร้อนอย่างเข้มงวด
อุปกรณ์โทรคมนาคมและเครือข่ายที่มีความต้องการในเรื่องของกระแสไฟฟ้าและพลังงานสูง
PCB ทองแดงหนาสามารถใช้ในการออกแบบและพัฒนาระบบอิเล็กทรอนิกส์ที่แข็งแกร่ง น่าเชื่อถือและมีประสิทธิภาพสูงในสาขาอุตสาหกรรมที่หลากหลายการจัดการความร้อนและการนําไฟฟ้าเป็นปัจจัยสําคัญ.

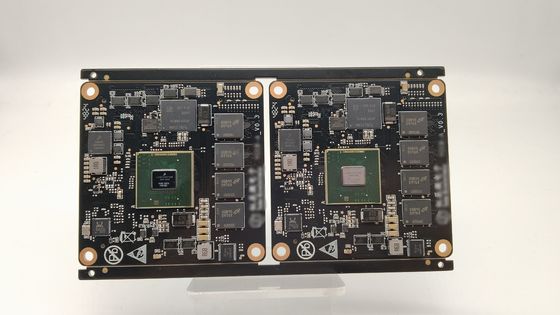

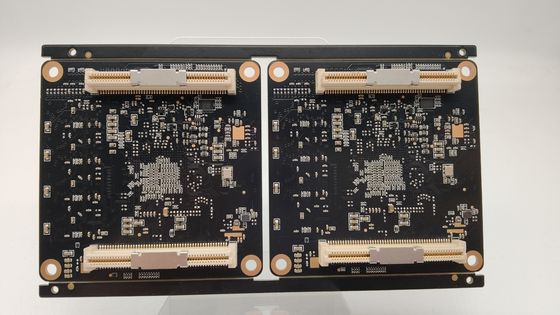

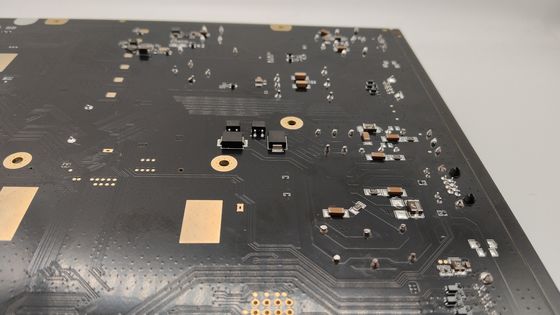

2. ภาพ PCB
