| ชื่อแบรนด์: | KAZ Circuit |
| เลขรุ่น: | พีซีบี-บี-029 |
| ขั้นต่ำ: | 1 pc |
| ราคา: | USD/pc |
| เงื่อนไขการจ่ายเงิน: | T/T, Western Union, Paypal |
| ความสามารถในการจําหน่าย: | 20,000 Square Meters / Month |
FR4 1.6mm 1oz PCB ทองแดงหนัก ผู้ผลิตแผ่นวงจรพิมพ์ PCB ทองแดงหนัก
ข้อมูลรายละเอียด:
| ชั้น | 2 |
| วัสดุ | FR-4 KB6160 |
| ความหนาของแผ่น | 1.6 มิลลิเมตร |
| ความหนาของทองแดง | 1 ออนซ์ |
| การบํารุงผิว | HASL |
| ขายหน้ากากและผ้าไหม | สีเขียวและขาว |
| มาตรฐานคุณภาพ | IPC ประเภท 2 การทดสอบ E 100% |
| ใบรับรอง | TS16949, ISO9001, UL, RoHS |
KAZ Circuit สามารถช่วยคุณได้อย่างไร
เพื่อรับอ้างอิงครบวงจรของ PCB / PCBA, pls ให้ข้อมูลดังต่อไปนี้:
ข้อมูลบริษัท:
KAZ Circuit เป็นผู้ผลิต PCB มืออาชีพจากประเทศจีนตั้งแต่ปี 2007 นอกจากนี้ยังให้บริการ PCB Assembly ให้กับลูกค้าของเรา ตอนนี้มีพนักงานประมาณ 300 คน รับรองด้วย ISO9001,TS16949 UL RoHSเรามั่นใจที่จะให้คุณผลิตภัณฑ์ที่มีคุณภาพกับราคาโรงงานที่กํากับภายในเวลาจัดส่งที่รวดเร็วที่สุด!
ความสามารถของผู้ผลิต:
| ความจุ | ขนาดสองด้าน: 12000 ตารางเมตร / เดือน หลายชั้น: 8000 ตารางเมตร / เดือน |
| ขั้นต่ําความกว้างเส้น/ช่องว่าง | 4/4 มิล (1 มิล = 0.0254 มิล) |
| ความหนาของแผ่น | 0.3 ~ 4.0 มิลลิเมตร |
| ชั้น | 1 ~ 20 ชั้น |
| วัสดุ | FR-4 อลูมิเนียม PI |
| ความหนาของทองแดง | 0.5 ~ 4 oz |
| วัสดุ Tg | Tg140 ~ TG170 |
| ขนาด PCB มากที่สุด | 600*1200 มม. |
| ขนาดหลุม | 0.2 มิลลิเมตร (+/- 0.025) |
| การบํารุงผิว | HASL, ENIG, OSP |
ความสามารถ SMT
PCB ทองแดงหนาเป็นชนิดพิเศษของแผ่นวงจรพิมพ์ที่มีชั้นทองแดงหนากว่า PCB มาตรฐานความหนาทองแดงที่เพิ่มขึ้นนี้มีข้อดีหลายอย่างและเหมาะสําหรับการใช้งานเฉพาะเจาะจง.
ลักษณะหลักของ PCB ทองแดงหนาประกอบด้วย:
ความหนาของทองแดง:
ความหนาของชั้นทองแดง PCB ฐานมักจะอยู่ที่ 1 ถึง 2 ออนซ์ต่อตารางฟุต (oz / ft2), ซึ่งเท่ากับความหนาประมาณ 35-70 ไมครอน
PCB ทองแดงหนามีชั้นทองแดงหนากว่ามาก โดยทั่วไป 3 oz/sq ft ถึง 12 oz/sq ft หรือมากกว่า ซึ่งเท่ากับความหนา 105-420 ไมครอน
ความสามารถในการจัดการพลังงาน:
ความหนาของทองแดงเพิ่มขึ้นPCB ทองแดงหนาเพื่อจัดการกับปริมาณกระแสไฟฟ้าและพลังงานที่สูงขึ้น โดยไม่ให้เกิดความร้อนที่สูงเกินไปหรือความดันตก
ทําให้มันเหมาะสมสําหรับการใช้งานที่ใช้พลังงานมาก เช่น แหล่งไฟฟ้า เครื่องขับเคลื่อนมอเตอร์ และระบบอิเล็กทรอนิกส์กระแสไฟฟ้าสูง
การจัดการความร้อน:
ชั้นทองแดงที่หนากว่าทําหน้าที่เป็นหนอนความร้อนที่มีประสิทธิภาพ, ปรับปรุงการระบายความร้อนจากองค์ประกอบการทําความร้อนบน PCB.
ความสามารถในการจัดการความร้อนที่ขยายขึ้นนี้มีความสําคัญสําหรับการออกแบบวงจรที่มีพลังงานสูง, กระแสไฟฟ้าสูง, หรือความหนาแน่นสูง
การนําไฟฟ้า
ความหนาของทองแดงที่เพิ่มขึ้นลดความต้านทานของรอย, ปรับปรุงผลงานวงจรโดยรวมและความสมบูรณ์แบบของสัญญาณ
นี้เป็นประโยชน์สําหรับการใช้งานที่ต้องการอุปสรรคต่ํา และวงจรกระแสไฟฟ้าสูง เช่น อิเล็กทรอนิกส์พลังงานหรือการออกแบบดิจิตอลความเร็วสูง
ความแข็งแรงและความแข็งแรงทางกล:
เนื่องจากความหนาของทองแดงเพิ่มขึ้นPCB ทองแดงหนามีแนวโน้มที่จะแข็งแรงและแข็งแรงทางกลมากขึ้น ทําให้มันเหมาะสําหรับการใช้งานที่มีความต้องการการสั่นสะเทือน การกระแทกหรือความเครียด
ปัญหาการผลิต:
การผลิตPCB ทองแดงหนาจําเป็นต้องใช้กระบวนการผลิตที่เชี่ยวชาญ เช่น เทคนิคการเจาะที่ทันสมัย การปรับปรุงการเคลือบ และวิธีการเจาะเฉพาะเจาะจง
กระบวนการผลิตเหล่านี้อาจซับซ้อนและแพงกว่าการผลิต PCB แบบธรรมดา
การใช้งานของ PCB ทองแดงหนารวมถึง:
อุปกรณ์อิเล็กทรอนิกส์พลังงาน เช่น อินเวอร์เตอร์, เครื่องแปลงและเครื่องขับเคลื่อนมอเตอร์
เครื่องวงจรกระแสไฟฟ้าสูง รวมถึงระบบควบคุมและกระจายไฟฟ้าอุตสาหกรรม
อิเล็กทรอนิกส์สําหรับรถยนต์ รวมถึงรถไฟฟ้าและเครื่องขับเคลื่อนแบบไฮบริด
การใช้งานด้านอากาศและการป้องกัน ที่มีความต้องการพลังงานและความร้อนอย่างเข้มงวด
อุปกรณ์โทรคมนาคมและเครือข่ายที่มีความต้องการในเรื่องของกระแสไฟฟ้าและพลังงานสูง
PCB ทองแดงหนาสามารถใช้ในการออกแบบและพัฒนาระบบอิเล็กทรอนิกส์ที่แข็งแกร่ง น่าเชื่อถือและมีประสิทธิภาพสูงในสาขาอุตสาหกรรมที่หลากหลายการจัดการความร้อนและการนําไฟฟ้าเป็นปัจจัยสําคัญ.

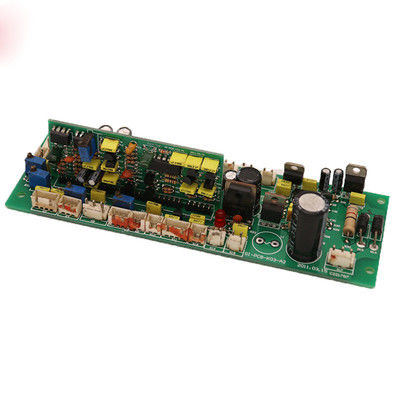

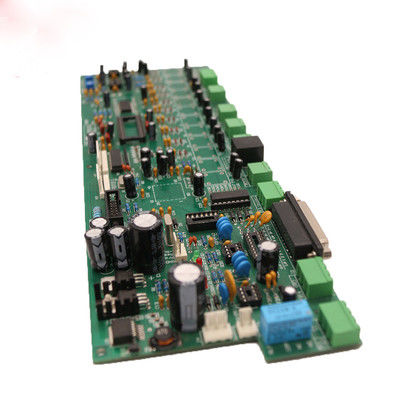

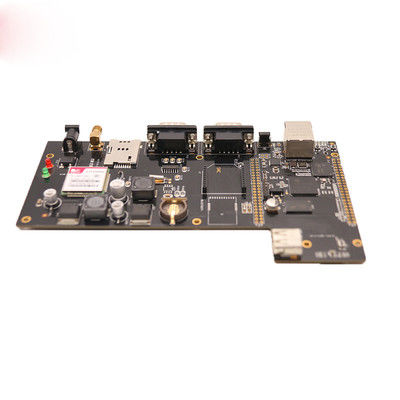

More photoes of FR-4 1.6mm Board With Red Gum 1oz Copper Driving Power Supply PCB PCB ทองแดงหนัก พีซีบี
