| ชื่อแบรนด์: | KAZ |
| เลขรุ่น: | KAZA-0198 |
| ขั้นต่ำ: | 1 Unit |
| เงื่อนไขการจ่ายเงิน: | Western Union, T/T, L/C, D/P, MoneyGram |
| ความสามารถในการจําหน่าย: | 100000 pieces |
ผู้ผลิต PCB ประหยัดพลังงาน อิเล็กทรอนิกส์ พิมพ์วงจรบอร์ดการประกอบ
ลักษณะ
1. บริการ OEM จุดเดียว, ผลิตในเชนเจนของจีน
2ผลิตโดย Gerber File และ BOM List จากลูกค้า
3วัสดุ FR4 ตอบสนองมาตรฐาน 94V0
4. SMT, DIP เทคโนโลยีสนับสนุน
5. HASL ปลอดหมู ป้องกันสิ่งแวดล้อม
6. UL, CE, RoHS ตรงกับ
7ส่งโดย DHL,UPS,TNT,EMS หรือตามความต้องการของลูกค้า
PCBA ความสามารถทางเทคนิค
| SMT | ความแม่นยําของตําแหน่ง:20 um |
| ขนาดส่วนประกอบ:0.4×0.2mm(01005) ₹130×79mm,Flip-CHIP,QFP,BGA,POP | |
| ความสูงส่วนประกอบสูงสุด:25mm | |
| ขนาด PCB สูงสุด:680 × 500 มิลลิเมตร | |
| ขนาด PCB ขั้นต่ํา: ไม่จํากัด | |
| ความหนาของ PCB:0.3 ถึง 6 มิลลิเมตร | |
| น้ําหนัก PCB:3KG | |
| ชุดทหารคลื่น | ความกว้าง PCB สูงสุด:450mm |
| ขั้นต่ํา ความกว้าง PCB: ไม่จํากัด | |
| ความสูงของส่วนประกอบ: 120 มิลลิเมตรบน / Bot 15 มิลลิเมตร | |
| ผงเหงื่อ | ประเภทโลหะ: อะไหล่ อะไหล่ทั้งชิ้น |
| วัสดุโลหะ: ทองแดง อลูมิเนียม | |
| ปลายผิว:การเคลือบ Au, การเคลือบสลิเวอร์, การเคลือบ Sn | |
| อัตราการไหลเวียนอากาศ:น้อยกว่า 20% | |
| เครื่องกด | ระยะการกด: 0-50KN |
| ขนาด PCB สูงสุด: 800X600mm | |
| การทดสอบ | ICT การบินเครื่องสํารวจ การเผาไหม้ การทดสอบฟังก์ชัน ระยะอุณหภูมิ |
การประกอบแผ่นวงจรอิเล็กทรอนิกส์คือกระบวนการผลิตในการประกอบและเชื่อมต่อส่วนประกอบอิเล็กทรอนิกส์บนพับแผ่นวงจร (PCB) เพื่อสร้างอุปกรณ์อิเล็กทรอนิกส์ที่มีฟังก์ชัน
ขั้นตอนสําคัญในกระบวนการประกอบแผ่นวงจรอิเล็กทรอนิกส์คือ:
การผลิต PCB:
PCBs ถูกผลิตโดยการจัดชั้นและการกะทัดรอยทองแดงบนพื้นฐานที่ไม่นําไฟ เช่น ใยแก้วหรือวัสดุไฟฟ้าละลายอื่น ๆ
การออกแบบ PCB รวมถึงรอยทองแดง การวางส่วนประกอบ และลักษณะอื่น ๆ มักถูกสร้างขึ้นโดยใช้โปรแกรมการออกแบบที่ช่วยด้วยคอมพิวเตอร์ (CAD)
ซื้อส่วนประกอบ:
องค์ประกอบอิเล็กทรอนิกส์ที่จําเป็น เช่น แผ่นต่อต้าน, แผ่นประกอบ, วงจรบูรณาการ (ICs) และเครื่องเชื่อม ได้มาจากผู้จําหน่าย
เลือกองค์ประกอบอย่างรอบคอบ โดยพิจารณาลักษณะไฟฟ้า ขนาดทางกายภาพ และความเหมาะสมกับการออกแบบ PCB
การวางตัวประกอบ:
ส่วนประกอบอิเล็กทรอนิกส์ถูกวางบน PCB โดยใช้เทคนิคมือหรืออัตโนมัติ เช่น เครื่องเลือกและวาง
การวางส่วนประกอบถูกนําทางโดยการออกแบบ PCB เพื่อให้แน่ใจว่าการตั้งทิศทางและการสอดคล้องที่ถูกต้องบนบอร์ด
การผสมผสาน
ส่วนประกอบถูกติดต่อกับ PCB และเชื่อมต่อไฟฟ้าผ่านกระบวนการผสม
สามารถทําแบบนี้ได้ โดยใช้วิธีต่างๆ เช่น การผสมคลื่น การผสมกลับ หรือการผสมเลือก
สายผสมสร้างการเชื่อมต่อทางไฟฟ้าและทางกลระหว่างสายส่วนประกอบและแผ่นทองแดงของ PCB
การตรวจสอบและการทดสอบ
PCB ที่ประกอบผ่านการตรวจสอบทางสายตาและวิธีการทดสอบต่างๆ เพื่อรับรองคุณภาพและการทํางานของวงจร
การทดสอบเหล่านี้อาจรวมถึงการทดสอบไฟฟ้า, การทดสอบฟังก์ชัน, การทดสอบสิ่งแวดล้อม และการทดสอบความน่าเชื่อถือ
ความบกพร่องหรือปัญหาใด ๆ ที่พบในช่วงการตรวจสอบและการทดสอบ จะถูกแก้ไขก่อนการประกอบสุดท้าย
การทําความสะอาดและการเคลือบแบบสอดคล้อง:
หลังจากกระบวนการผสมผสาน PCB สามารถทําความสะอาดเพื่อกําจัดการเคลื่อนไหวหรือสารพิษที่เหลือ
ขึ้นอยู่กับการใช้งาน สามารถใช้เคลือบที่สอดคล้องกับ PCB เพื่อให้คุ้มครองสิ่งแวดล้อมและเพิ่มความน่าเชื่อถือ
การประกอบและการบรรจุ
PCB ที่ได้รับการทดสอบและตรวจสอบสามารถบูรณาการในระบบใหญ่กว่าหรือกล่อง เช่น ชาซี, กล่องหรือองค์ประกอบกลไกอื่น ๆ
ผลิตภัณฑ์ที่ประกอบกันถูกบรรจุและเตรียมพร้อมสําหรับการส่งหรือการจําหน่ายต่อ
การประกอบแผ่นวงจรอิเล็กทรอนิกส์เป็นกระบวนการที่สําคัญในการผลิตอุปกรณ์อิเล็กทรอนิกส์ เพื่อรับรองการทํางานที่น่าเชื่อถือและมีประสิทธิภาพของผลิตภัณฑ์สุดท้ายการผลิตแม่นยําและมาตรการควบคุมคุณภาพ เพื่อให้ระบบอิเล็กทรอนิกส์ที่มีคุณภาพสูง.

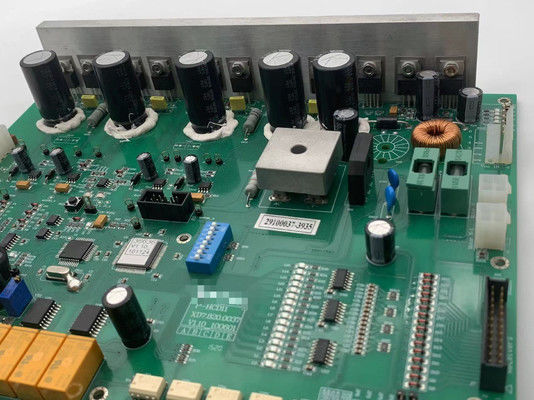

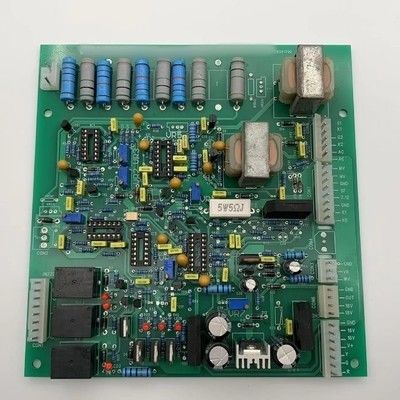

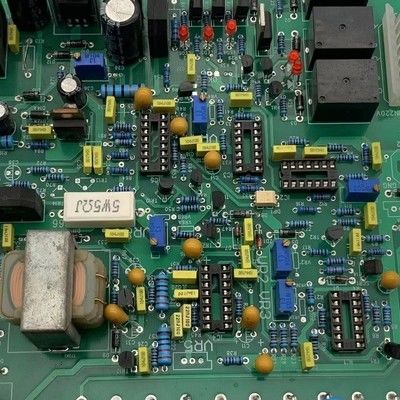

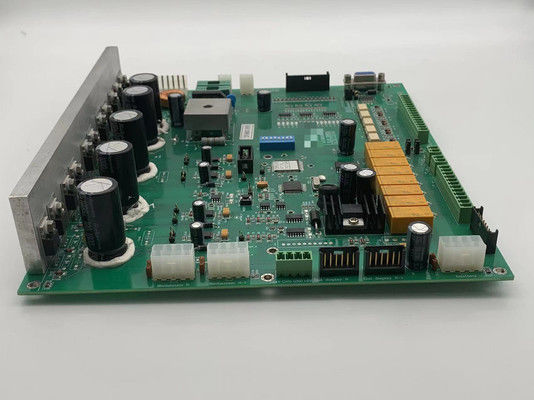

PCBA ภาพ
