FR4 บอร์ดวงจรอิเล็กทรอนิกส์ HDI พีซีบีทองนิ้วบนเครื่อง PCB บริการประกอบ
ข้อมูลรายละเอียด:
| ชั้น | 10 |
| วัสดุ | FR-4 |
| ความหนาของแผ่น | 1.6 มิลลิเมตร |
| ความหนาของทองแดง | 1 ออนซ์ |
| การบํารุงผิว | HASL LF |
| ขายหน้ากากและผ้าไหม | สีเขียวและขาว |
| มาตรฐานคุณภาพ | IPC ประเภท 2 การทดสอบ E 100% |
| ใบรับรอง | TS16949, ISO9001, UL, RoHS |
KAZ Circuit สามารถช่วยคุณได้อย่างไร
เพื่อรับอ้างอิงครบวงจรของ PCB / PCBA, pls ให้ข้อมูลดังต่อไปนี้:
ข้อมูลบริษัท:
KAZ Circuit เป็นผู้ผลิต PCB มืออาชีพจากประเทศจีนตั้งแต่ปี 2007 นอกจากนี้ยังให้บริการ PCB Assembly ให้กับลูกค้าของเรา ตอนนี้มีพนักงานประมาณ 300 คน รับรองด้วย ISO9001,TS16949 UL RoHSเรามั่นใจที่จะให้คุณผลิตภัณฑ์ที่มีคุณภาพกับราคาโรงงานที่กํากับภายในเวลาจัดส่งที่รวดเร็วที่สุด!
ความสามารถของผู้ผลิต:
| ความจุ | ขนาดสองด้าน: 12000 ตารางเมตร / เดือน หลายชั้น: 8000 ตารางเมตร / เดือน |
| ขั้นต่ําความกว้างเส้น/ช่องว่าง | 4/4 มิล (1 มิล = 0.0254 มิล) |
| ความหนาของแผ่น | 0.3 ~ 4.0 มิลลิเมตร |
| ชั้น | 1 ~ 20 ชั้น |
| วัสดุ | FR-4 อลูมิเนียม PI |
| ความหนาของทองแดง | 0.5 ~ 4 oz |
| วัสดุ Tg | Tg140 ~ TG170 |
| ขนาด PCB มากที่สุด | 600*1200 มม. |
| ขนาดหลุม | 0.2 มิลลิเมตร (+/- 0.025) |
| การบํารุงผิว | HASL, ENIG, OSP |
ความสามารถ SMT
บอร์ดวงจรพิมพ์ HDIPCBs หรือ microvia หรือ μvia PCBs เป็นเทคโนโลยี PCB ที่มีความก้าวหน้าที่ทําให้การเชื่อมต่อความหนาแน่นสูงและองค์ประกอบอิเล็กทรอนิกส์ขนาดเล็ก
ลักษณะและฟังก์ชันสําคัญของแผ่นวงจรพิมพ์ HDI ได้แก่
การลดขนาดและเพิ่มความหนาแน่น:
PCB HDIมีช่องทางและช่องทางที่เล็กและห่างกันใกล้เคียงมากขึ้น ทําให้มีความหนาแน่นในการเชื่อมต่อสูงขึ้น
ทําให้สามารถออกแบบ อุปกรณ์และส่วนประกอบอิเล็กทรอนิกส์ที่คอมพักทัดและประหยัดพื้นที่มากขึ้น
ไมโครวีอาและไวออสเตค:
PCB HDIใช้ microvias ซึ่งเป็นรูเล็กๆ ที่เจาะด้วยเลเซอร์ ใช้ต่อชั้นต่าง ๆ ของ PCB
ช่องทางสะสมที่หลายช่องทางสะสมตั้งตรง สามารถเพิ่มความหนาแน่นของเชื่อมต่อกันได้
โครงสร้างหลายชั้น:
PCB HDIสามารถมีจํานวนชั้นสูงกว่า PCB แบบดั้งเดิม โดยทั่วไป 4 ถึง 10 หรือมากกว่า
จํานวนชั้นที่เพิ่มขึ้น ทําให้การนําทางที่ซับซ้อนมากขึ้น และการเชื่อมต่อระหว่างองค์ประกอบมากขึ้น
วัสดุและกระบวนการที่ทันสมัย
PCB HDIมักจะใช้วัสดุพิเศษ เช่น โฟลยทองแดงบาง ผนังลามิเนตที่มีประสิทธิภาพสูง และเทคนิคการเคลือบที่ทันสมัย
วัสดุและกระบวนการเหล่านี้ ทําให้สามารถสร้างการเชื่อมต่อขนาดเล็ก น่าเชื่อถือและมีประสิทธิภาพสูงกว่า
คุณสมบัติไฟฟ้าที่ดีขึ้น:
ความกว้างของร่องรอยที่ลดลง เส้นทางสัญญาณที่สั้นลง และความอดทนที่เข้มข้นของPCB HDIช่วยปรับปรุงผลการทํางานของไฟฟ้า รวมถึงการปรับปรุงความสมบูรณ์แบบของสัญญาณ การลดการสื่อสารข้ามสาย และการส่งข้อมูลที่เร็วขึ้น
ความน่าเชื่อถือและการผลิต:
PCB HDIได้ถูกออกแบบมาเพื่อความน่าเชื่อถือสูง ด้วยคุณสมบัติ เช่น การจัดการความร้อนที่ดีขึ้น และความมั่นคงทางกลที่เพิ่มขึ้น
กระบวนการผลิตสําหรับPCB HDI, เช่นการเจาะเลเซอร์และเทคนิคการเคลือบที่ทันสมัย, ต้องการอุปกรณ์และความเชี่ยวชาญเฉพาะ
การใช้งานแผ่นวงจรพิมพ์ HDI ได้แก่
โทรศัพท์ สมาร์ทโฟน แท็บเล็ต และ เครื่องมือมือถืออื่น ๆ
อิเล็กทรอนิกส์ที่ใส่ได้และ IoT (อินเตอร์เน็ตของสิ่งของ)
อิเล็กทรอนิกส์รถยนต์และระบบช่วยเหลือผู้ขับขี่ที่ทันสมัย (ADAS)
อุปกรณ์คอมพิวเตอร์ความเร็วสูงและอุปกรณ์โทรคมนาคม
อุปกรณ์อิเล็กทรอนิกส์ทหารและอากาศ
อุปกรณ์และเครื่องมือทางการแพทย์
ความต้องการต่อเนื่องสําหรับการลดขนาดเล็ก, การทํางานที่เพิ่มเติม, และการทํางานที่สูงขึ้นในสินค้าและระบบอิเล็กทรอนิกส์ที่หลากหลายได้ขับเคลื่อนการนํามาใช้เทคโนโลยี HDI PCB.

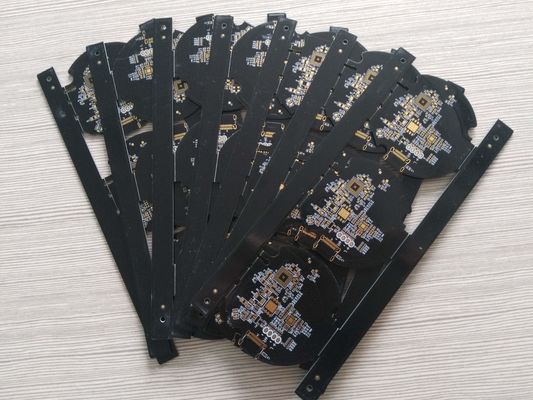

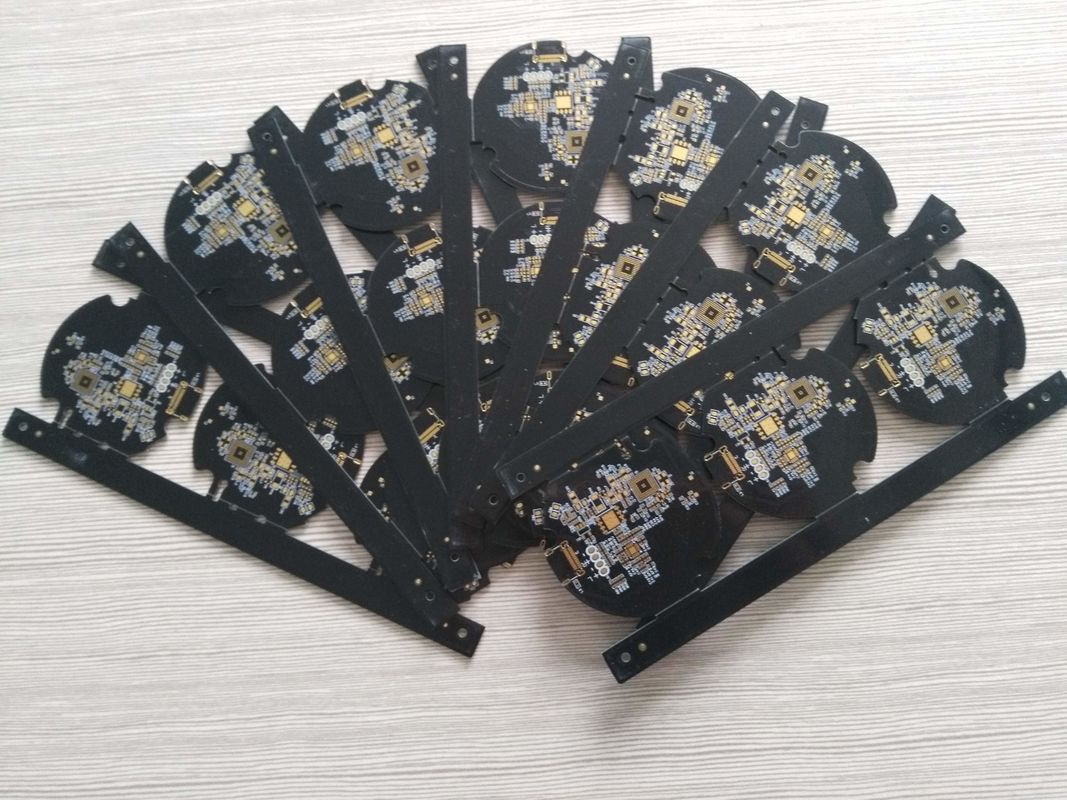

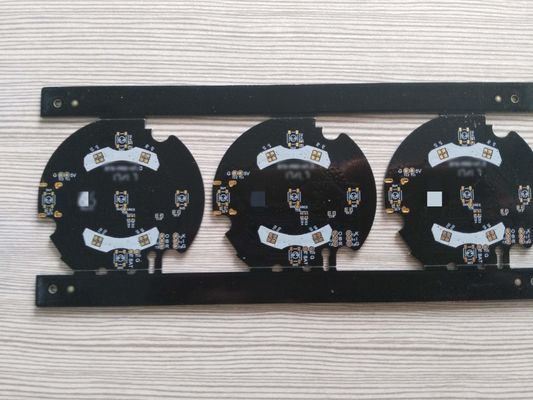

ภาพเพิ่มเติม บอร์ดวงจรอิเล็กทรอนิกส์ FR4 คุณภาพสูง HDI PCB ด้วยนิ้วทอง
