| ชื่อแบรนด์: | KAZ |
| เลขรุ่น: | คาซ่า-บี-106 |
| ขั้นต่ำ: | 1 Unit |
| เงื่อนไขการจ่ายเงิน: | T/T, Western Union, MoneyGram, L/C, D/A |
| ความสามารถในการจําหน่าย: | 2000 m2 / Month |
โรงงาน PCB ผู้ผลิต 94V0 PCB Board HDI พวงจรพิมพ์ 100% E-Testing 600 mm x 1200 mm
ลักษณะ
1. บริการ OEM จุดเดียว, ผลิตในเชนเจนของจีน
2ผลิตโดย Gerber File และ BOM List จากลูกค้า
3วัสดุ FR4 ตอบสนองมาตรฐาน 94V0
4. SMT, DIP เทคโนโลยีสนับสนุน
5. HASL ปลอดหมู ป้องกันสิ่งแวดล้อม
6. UL, CE, RoHS ตรงกับ
7ส่งโดย DHL,UPS,TNT,EMS หรือตามความต้องการของลูกค้า
PCBความสามารถทางเทคนิค
| SMT | ความแม่นยําของตําแหน่ง:20 um |
| ขนาดส่วนประกอบ:0.4×0.2mm(01005) ₹130×79mm,Flip-CHIP,QFP,BGA,POP | |
| ความสูงส่วนประกอบสูงสุด:25mm | |
| ขนาด PCB สูงสุด:680 × 500 มิลลิเมตร | |
| ขนาด PCB ขั้นต่ํา: ไม่จํากัด | |
| ความหนาของ PCB:0.3 ถึง 6 มิลลิเมตร | |
| น้ําหนัก PCB:3KG | |
| ชุดทหารคลื่น | ความกว้าง PCB สูงสุด:450mm |
| ขั้นต่ํา ความกว้าง PCB: ไม่จํากัด | |
| ความสูงของส่วนประกอบ: 120 มิลลิเมตรบน / Bot 15 มิลลิเมตร | |
| ผงเหงื่อ | ประเภทโลหะ: อะไหล่ อะไหล่ทั้งชิ้น |
| วัสดุโลหะ: ทองแดง อลูมิเนียม | |
| ปลายผิว:การเคลือบ Au, การเคลือบสลิเวอร์, การเคลือบ Sn | |
| อัตราการไหลเวียนอากาศ:น้อยกว่า 20% | |
| เครื่องกด | ระยะการกด: 0-50KN |
| ขนาด PCB สูงสุด: 800X600mm | |
| การทดสอบ | ICT การบินเครื่องสํารวจ การเผาไหม้ การทดสอบฟังก์ชัน ระยะอุณหภูมิ |
บอร์ดวงจรพิมพ์ HDIPCBs หรือ microvia หรือ μvia PCBs เป็นเทคโนโลยี PCB ที่มีความก้าวหน้าที่ทําให้การเชื่อมต่อความหนาแน่นสูงและองค์ประกอบอิเล็กทรอนิกส์ขนาดเล็ก
ลักษณะและฟังก์ชันสําคัญของแผ่นวงจรพิมพ์ HDI ได้แก่
การลดขนาดและเพิ่มความหนาแน่น:
PCB HDIมีช่องทางและช่องทางที่เล็กและห่างกันใกล้เคียงมากขึ้น ทําให้มีความหนาแน่นในการเชื่อมต่อสูงขึ้น
ทําให้สามารถออกแบบ อุปกรณ์และส่วนประกอบอิเล็กทรอนิกส์ที่คอมพักทัดและประหยัดพื้นที่มากขึ้น
ไมโครวีอาและไวออสเตค:
PCB HDIใช้ microvias ซึ่งเป็นรูเล็กๆ ที่เจาะด้วยเลเซอร์ ใช้ต่อชั้นต่าง ๆ ของ PCB
ช่องทางสะสมที่หลายช่องทางสะสมตั้งตรง สามารถเพิ่มความหนาแน่นของเชื่อมต่อกันได้
โครงสร้างหลายชั้น:
PCB HDIสามารถมีจํานวนชั้นสูงกว่า PCB แบบดั้งเดิม โดยทั่วไป 4 ถึง 10 หรือมากกว่า
จํานวนชั้นที่เพิ่มขึ้น ทําให้การนําทางที่ซับซ้อนมากขึ้น และการเชื่อมต่อระหว่างองค์ประกอบมากขึ้น
วัสดุและกระบวนการที่ทันสมัย
PCB HDIมักจะใช้วัสดุพิเศษ เช่น โฟลยทองแดงบาง ผนังลามิเนตที่มีประสิทธิภาพสูง และเทคนิคการเคลือบที่ทันสมัย
วัสดุและกระบวนการเหล่านี้ ทําให้สามารถสร้างการเชื่อมต่อขนาดเล็ก น่าเชื่อถือและมีประสิทธิภาพสูงกว่า
คุณสมบัติไฟฟ้าที่ดีขึ้น:
ความกว้างของร่องรอยที่ลดลง เส้นทางสัญญาณที่สั้นลง และความอดทนที่เข้มข้นของPCB HDIช่วยปรับปรุงผลการทํางานของไฟฟ้า รวมถึงการปรับปรุงความสมบูรณ์แบบของสัญญาณ การลดการสื่อสารข้ามสาย และการส่งข้อมูลที่เร็วขึ้น
ความน่าเชื่อถือและการผลิต:
PCB HDIได้ถูกออกแบบมาเพื่อความน่าเชื่อถือสูง ด้วยคุณสมบัติ เช่น การจัดการความร้อนที่ดีขึ้น และความมั่นคงทางกลที่เพิ่มขึ้น
กระบวนการผลิต PCB HDI เช่น การเจาะด้วยเลเซอร์และเทคนิคการเคลือบแบบพัฒนา ต้องการอุปกรณ์และความเชี่ยวชาญเฉพาะ
การใช้งานแผ่นวงจรพิมพ์ HDI ได้แก่
โทรศัพท์ สมาร์ทโฟน แท็บเล็ต และ เครื่องมือมือถืออื่น ๆ
อิเล็กทรอนิกส์ที่ใส่ได้และ IoT (อินเตอร์เน็ตของสิ่งของ)
อิเล็กทรอนิกส์รถยนต์และระบบช่วยเหลือผู้ขับขี่ที่ทันสมัย (ADAS)
อุปกรณ์คอมพิวเตอร์ความเร็วสูงและอุปกรณ์โทรคมนาคม
อุปกรณ์อิเล็กทรอนิกส์ทหารและอากาศ
อุปกรณ์และเครื่องมือทางการแพทย์
ความต้องการต่อเนื่องสําหรับการลดขนาดเล็ก, การทํางานที่เพิ่มเติม, และการทํางานที่สูงขึ้นในสินค้าและระบบอิเล็กทรอนิกส์ที่หลากหลายได้ขับเคลื่อนการนํามาใช้เทคโนโลยี HDI PCB.

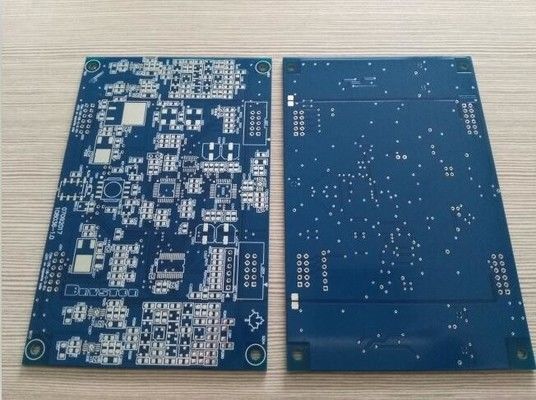

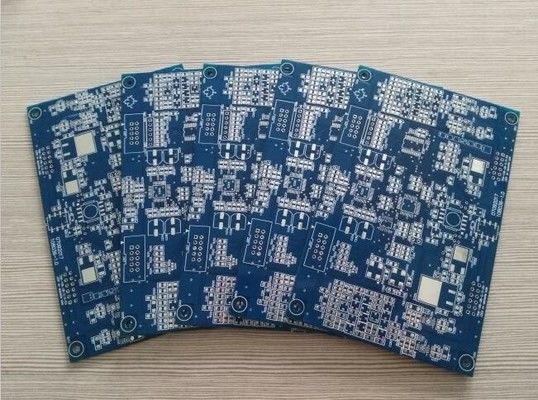

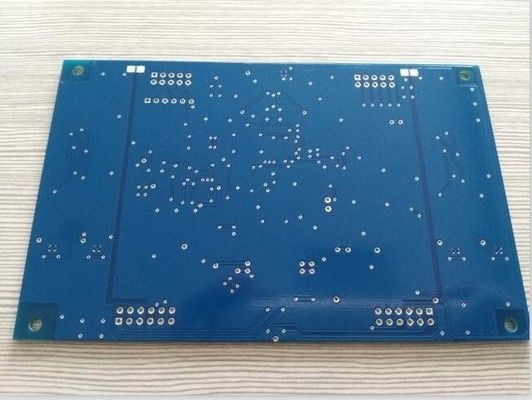

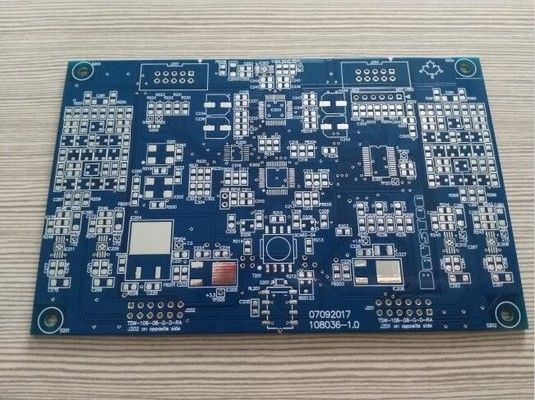

ภาพ PCB
