แผงวงจรพิมพ์ HDI ตาบอดผ่าน PCB Burried Vias Impedance Control BGA Gold Finger

แผงวงจรพิมพ์ HDI ตาบอดผ่าน PCB Burried Vias Impedance Control BGA Gold Finger

ชื่อแบรนด์: KAZPCB
เลขรุ่น: PCB-HDI-116
ขั้นต่ำ: 1
ราคา: To be Inquired
เงื่อนไขการจ่ายเงิน: T/T, L/C
ความสามารถในการจําหน่าย: 10000pcs เดือน
ข้อมูลรายละเอียด
สถานที่กำเนิด:
เซินเจิ้นประเทศจีน
ได้รับการรับรอง:
IATF16949-2016 | ISO9001 2015 | UL 337072 | ROHS
วัสดุ PCB:
FR4
ขนาด:
ตาม Gerber
ความหนา:
0.8-3.2 มม
ชั้น:
4-10 ชั้น
ทองแดง:
1-6OZ
พื้นผิว:
ENIG / HASL / OSP
soldermask:
แดง / เขียว / ดำ / ขาว
มาตรฐาน:
IPC คลาส 2
หมึกผ่านผ้าไหม:
ขาว / ดำ / แดง / เขียว
การควบคุมความต้านทาน:
ใช่
นิ้วทอง:
ใช่
รายละเอียดการบรรจุ:
ถุงสูญญากาศ
สามารถในการผลิต:
10000pcs เดือน
เน้น:

ตาบอดผ่านทาง pcb

,

ฟรี pcb นำ

คําอธิบายสินค้า

4-10 ชั้น FR4 1OZ ENIG / HASL / OSP HDI แผงวงจรพิมพ์ที่มีรูตาบอดและรู
รายละเอียดข้อมูลจำเพาะ:



เลเยอร์ 4-10 ชั้น
วัสดุ FR-4
ความหนาของบอร์ด 1.6 มม
ความหนาของทองแดง 1-6 ออนซ์
การรักษาพื้นผิว ENIG / HASL / OSP
ขายหน้ากากและซิลค์สกรีน เขียว & ขาว & แดง & เขียว
มาตรฐานคุณภาพ IPC Class 2, การทดสอบ E 100%
ใบรับรอง

IATF16949-2016 | ISO9001 2015 | UL 337072|ROHS

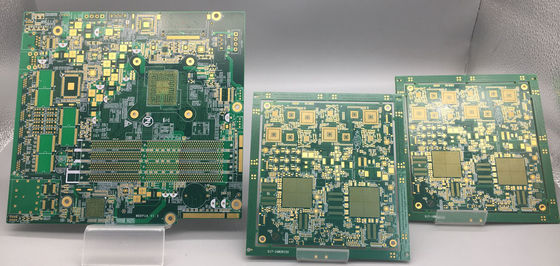

ภาพถ่ายของสิ่งนี้ 4-10 ชั้น FR4 1OZ ENIG / HASL / OSP HDI แผงวงจรพิมพ์ที่มีรูตาบอดและรู
แผงวงจรพิมพ์ HDI ตาบอดผ่าน PCB Burried Vias Impedance Control BGA Gold Finger 0 แผงวงจรพิมพ์ HDI ตาบอดผ่าน PCB Burried Vias Impedance Control BGA Gold Finger 1 แผงวงจรพิมพ์ HDI ตาบอดผ่าน PCB Burried Vias Impedance Control BGA Gold Finger 2
KAZ Circuit ทำอะไรให้คุณได้บ้าง:

  • การผลิต PCB (ต้นแบบขนาดเล็กถึงขนาดกลางการผลิตจำนวนมาก)
  • การจัดหาส่วนประกอบ
  • การประกอบ PCB / SMT / DIP


หากต้องการรับใบเสนอราคาเต็มของ PCB / PCBA กรุณาให้ข้อมูลดังต่อไปนี้:

  • ไฟล์ Gerber พร้อมข้อกำหนดรายละเอียดของ PCB
  • รายการ BOM (ดีกว่าด้วย excel fomart)
  • ภาพถ่ายของ PCBA (หากคุณเคยทำ PCBA มาก่อน)


ข้อมูล บริษัท :
KAZ Circuit เป็นผู้ผลิต PCB มืออาชีพจากประเทศจีนตั้งแต่ปี 2550 และให้บริการประกอบ PCB สำหรับลูกค้าของเราขณะนี้มีพนักงานประมาณ 300 คนได้รับการรับรองมาตรฐาน ISO9001, TS16949, UL, RoHSเรามั่นใจในการจัดหาผลิตภัณฑ์ที่มีคุณภาพในราคาที่กำหนดจากโรงงานภายในเวลาจัดส่งที่เร็วที่สุด
ความจุของผู้ผลิต:


ความจุ สองด้าน: 12000 ตร.ม. / เดือน
หลายชั้น: 8000sq.m / เดือน
ความกว้างของเส้นขั้นต่ำ / ช่องว่าง 4/4 ล้าน (1mil = 0.0254 มม.)
ความหนาของบอร์ด 0.3 ~ 4.0 มม
เลเยอร์ 1 ~ 20 ชั้น
วัสดุ FR-4, อลูมิเนียม, PI
ความหนาของทองแดง 0.5 ~ 4 ออนซ์
วัสดุ Tg Tg140 ~ Tg170
ขนาด PCB สูงสุด 600 * 1200 มม
ขนาดรูต่ำสุด 0.2 มม. (+/- 0.025)
การรักษาพื้นผิว HASL, ENIG, OSP
การควบคุมความต้านทาน ใช่
นิ้วทอง ใช่
